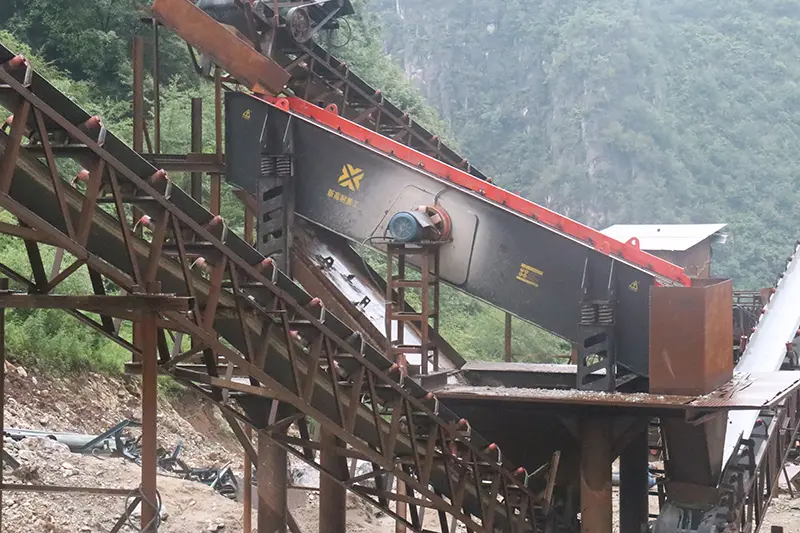

Дека вибрационного грохота — это уровень просеивания, который поддерживает сито и перемещает материал в процессе разделения. Правильный выбор деки не ограничивается размером ячейки. Необходимо одновременно учитывать количество дек, распределение питания, требуемые продукты, влажность, абразивность, материал сита и доступ для технического обслуживания.
Грохот с подходящей номинальной производительностью может работать неудовлетворительно, если дека перегружена, просеивающая поверхность не соответствует материалу либо питание сосредоточено только на части площади. Правильно подобранная дека способствует равномерному распределению материала, стабильному контролю крупности и сокращению ненужной замены сит.
В этом руководстве рассматриваются различия между декой и просеивающей поверхностью, сравниваются одно-, двух- и многодечные конфигурации и приводится практический порядок выбора материала и компоновки.
Что такое дека вибрационного грохота
Дека — это один из уровней классификации внутри короба грохота. Она поддерживает просеивающую поверхность и образует рабочую плоскость, по которой перемещается материал.

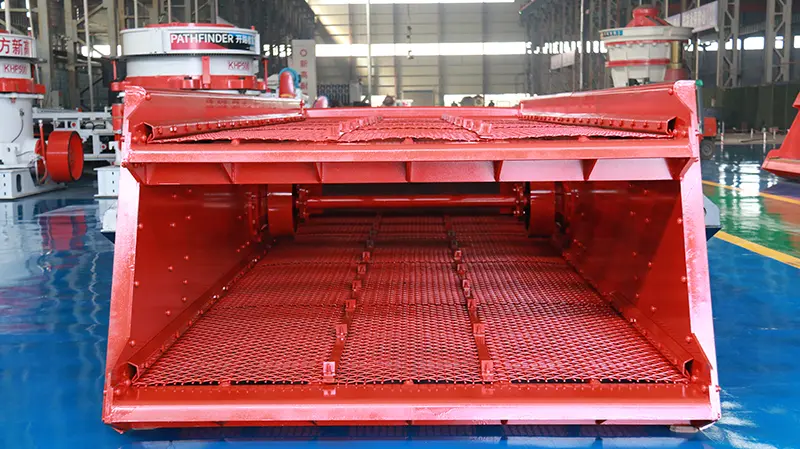

Часто смешивают три понятия:
| Термин | Значение |
|---|---|
| Дека грохота | Полный уровень просеивания, поддерживающий сито и транспортирующий материал |
| Просеивающая поверхность | Сменная проволочная сетка, резиновая или полиуретановая панель либо перфорированный лист |
| Короб грохота | Основная вибрирующая конструкция, включающая боковины, поперечины, деки и разгрузочные участки |
На практике словом «дека» иногда называют только сменную просеивающую поверхность. Однако при подборе оборудования в понятие деки входят также опорная конструкция, система крепления, схема расположения сит и разгрузочные устройства.
Дека должна выдерживать ударные нагрузки, вибрацию и постоянный абразивный контакт, сохраняя правильную геометрию поверхности и натяжение сита.
Одно-, двух- и многодечные вибрационные грохоты
Количество дек определяет число операций разделения, выполняемых внутри одного короба.
Однодечный грохот выполняет одно разделение и обычно формирует до двух потоков. Двухдечный выполняет два разделения и может формировать до трех потоков. Трехдечный выполняет три разделения и может получать до четырех потоков.
Это справедливо только в том случае, если разгрузочные потоки остаются раздельными. Если часть потоков повторно объединяется, количество конечных продуктов будет меньше.
| Конфигурация | Число разделений | Максимальное число потоков | Типичное применение |
|---|---|---|---|
| Одна дека | 1 | 2 | Разделение на надрешетный и подрешетный продукт |
| Две деки | 2 | 3 | Крупный, промежуточный и мелкий продукты |
| Три деки | 3 | 4 | Получение нескольких фракций заполнителей |
| Четыре и более дек | 4 и более | 5 и более | Специальная многофракционная классификация |
Однодечный грохот обычно достаточен, когда требуется только одно контролируемое разделение.
Двухдечный вибрационный грохот подходит, когда один поток питания необходимо разделить на три отдельные фракции.
Увеличение количества дек не означает автоматического роста общей производительности. Нижние деки получают материал, прошедший через верхние, и могут стать ограничивающей стадией при высоком содержании мелочи или частиц граничной крупности.

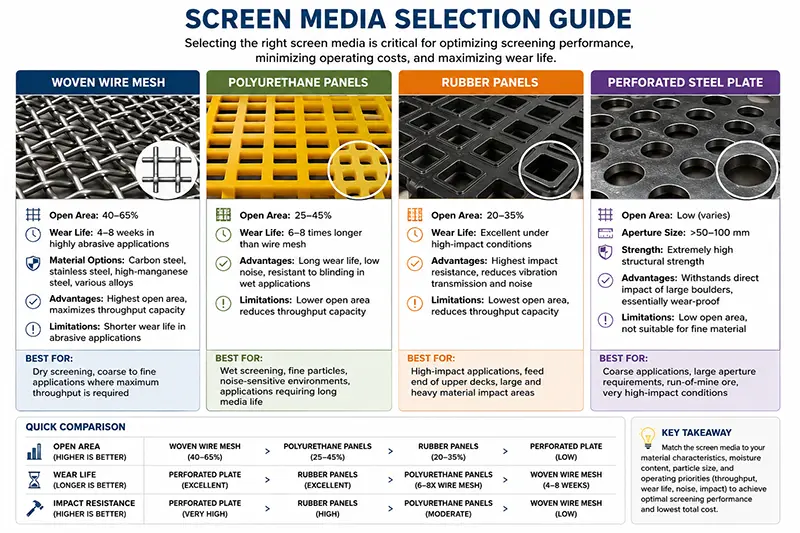

Основные типы просеивающих поверхностей
Дека обеспечивает опорную конструкцию, а просеивающая поверхность непосредственно разделяет частицы. Ее необходимо выбирать по крупности питания, требуемому размеру разделения, влажности, ударным нагрузкам, абразивности и условиям обслуживания.
Производители обычно выделяют плетеную проволочную сетку, полиуретановые панели, резиновые панели и жесткие перфорированные поверхности. Одного материала недостаточно для оценки работы: также важны форма отверстий, живое сечение, крепление и опорная конструкция. Эти факторы также рассматриваются в руководстве Polydeck по просеивающим поверхностям.
Плетеная проволочная сетка
Плетеная сетка широко применяется для классификации заполнителей и минералов благодаря относительно большому живому сечению и широкому выбору размеров ячеек.
Ее можно рассматривать, если:
Материал сухой или имеет ограниченную влажность.
Требуется большое живое сечение.
Ударная нагрузка соответствует возможностям сетки.
Размер ячейки необходимо относительно легко менять.
Операторы могут регулярно проверять натяжение и обрывы проволоки.
При сильных ударах и высокой абразивности сетка может терять натяжение, разрушаться или изнашиваться неравномерно. Недостаточное натяжение приводит к ударам сетки об опоры, ускорению усталостного разрушения и снижению точности классификации.
Доступны различные профили проволоки и формы отверстий, однако окончательный размер ячейки следует определять по требованиям к продукту и характеристикам питания.
Полиуретановые панели
Полиуретановые панели часто рассматриваются для мокрого грохочения, тонкой классификации, обезвоживания и абразивных материалов.
Их потенциальные преимущества:
Хорошая износостойкость.
Модульная замена.
Пригодность для мокрого грохочения.
Возможность применения разных форм отверстий.
Более низкий уровень шума по сравнению со сталью.
Кромки полиуретановых панелей обычно толще, чем проволока сетки. В зависимости от конструкции это может уменьшить живое сечение. Поэтому следует проверять требуемую площадь, а не предполагать, что поверхности с одинаковой ячейкой имеют одинаковую производительность.
Резиновые панели
Резиновые панели часто применяются при высоких ударных нагрузках или необходимости снизить шум.
Их можно рассматривать для:
Крупных заполнителей.
Зон загрузки с сильным ударом.
Абразивных материалов.
Установок с требованиями по снижению шума.
Участков деки с концентрированным износом.
Резина не является универсальным решением для всех влажных, липких или тонких материалов. Необходимо оценить гибкость отверстий, толщину панели и доступное живое сечение.
Перфорированный лист и колосниковая дека
Перфорированный стальной лист, штампованные плиты и колосниковые поверхности используются преимущественно для крупного грохочения и предварительного отсева.
Они применимы, если:
Крупные частицы создают сильные удары.
Точная тонкая классификация не является главной задачей.
Необходимо удалить крупный материал перед дроблением.
Требуется прочная опорная поверхность.
Обычная проволочная сетка быстро повреждается.
Такие жесткие поверхности обычно имеют меньшее живое сечение, чем тонкая сетка, но могут выдерживать более тяжелое питание в соответствующих условиях.
Как конструкция деки влияет на результаты грохочения
Деку необходимо оценивать как единую систему. Размер ячейки важен, однако другие характеристики определяют, получат ли частицы достаточную возможность пройти через отверстия.
Эффективная площадь грохочения
Номинальные длина и ширина не всегда равны полезной площади. Боковые зажимы, края панелей, опоры и глухие зоны уменьшают доступную поверхность.
При сравнении систем необходимо учитывать как полную площадь деки, так и эффективное живое сечение.
Распределение питания
Материал должен подаваться по максимально возможной полезной ширине. Узкий поток перегружает один участок и оставляет остальную поверхность недоиспользованной.
Неравномерная подача может вызвать:
Локальный износ.
Чрезмерную глубину слоя.
Унос мелких частиц в надрешетный продукт.
Снижение точности.
Неравномерную нагрузку на опоры.
Поэтому конструкция загрузочного короба и желобов влияет на работу деки, хотя они не относятся к сменному ситу.
Глубина слоя материала
Частицы должны достичь поверхности деки, прежде чем пройти через отверстия. Если слой слишком глубокий, мелкие частицы могут оставаться под крупными и уходить вместе с надрешетным продуктом.
Глубина зависит от расхода питания, ширины, наклона, характера движения, сыпучести и доли частиц граничной крупности.
Размер ячейки и живое сечение
Размер ячейки определяет возможность прохождения частиц, а живое сечение — количество доступных отверстий.
Выбор только по номинальной крупности продукта может дать неправильный результат, поскольку на фактическую границу разделения влияют форма частиц, влажность, износ и геометрия отверстий.
Подробный порядок приведен в руководстве как выбрать размер ячейки вибрационного грохота.
Наклон и характер движения
Наклон и вибрация влияют на скорость перемещения, стратификацию и время пребывания материала. Более крутая поверхность может ускорить движение, но сокращение времени пребывания в некоторых условиях уменьшает вероятность прохождения частиц.
Угол нельзя рассматривать отдельно от траектории, амплитуды, частоты и характеристик питания. Настройки должны соответствовать конструкции оборудования, а не копироваться с другой машины.
Процесс разделения подробнее описан в статье принцип работы вибрационного грохота.
Крепление и опора
Просеивающая поверхность должна оставаться правильно закрепленной и натянутой. Ослабленное сито может ударяться о поперечины, повреждать крепеж и создавать неконтролируемые отверстия.
Распространенные системы:
Натяжная сетка с крюками.
Прижимные пластины и болты.
Быстросъемные модульные панели.
Штифтовые системы.
Болтовые резиновые или полиуретановые панели.
В обзоре систем натяжения Metso также подчеркивается необходимость совместного выбора сита и способа его крепления.
Как выбрать деку вибрационного грохота
Выбор должен начинаться с требуемых продуктов, а не с модели машины или материала сита.
Шаг 1. Определите конечные продукты
Перечислите все требуемые размеры и укажите, должны ли потоки оставаться раздельными.
Например, для продуктов:
Крупнее 20 мм.
10–20 мм.
5–10 мм.
Мельче 5 мм.
необходимо выполнить не менее трех разделений. Это можно сделать на подходящем трехдечном грохоте или с помощью нескольких грохотов в технологической схеме.
Окончательный вариант зависит от производительности, доступной высоты, условий обслуживания и маршрута материала.
Шаг 2. Проанализируйте питание
Передайте производителю:
Наименование материала.
Максимальную крупность.
Полное гранулометрическое распределение.
Насыпную плотность.
Влажность.
Содержание глины.
Форму частиц.
Абразивность.
Долю материала вблизи каждого размера разделения.
Максимальной крупности и общей производительности недостаточно. Два материала с одинаковым максимальным куском могут создавать различную нагрузку, если один содержит значительно больше мелочи.
Шаг 3. Определите нагрузку на каждую деку
Каждую деку следует проверять отдельно.
Верхняя дека принимает все питание, но может быстро удалить значительную долю крупного материала. Нижняя получает только прошедший материал, однако в нем может быть намного больше мелочи и частиц граничной крупности.
Поэтому нижняя дека может ограничивать производительность или эффективность даже при достаточной общей площади грохота.
Шаг 4. Выберите просеивающую поверхность
Используйте условия материала как отправную точку:
| Условия работы | Что оценивать в первую очередь | Основная причина |
|---|---|---|
| Чистый сухой заполнитель | Плетеная сетка | Большое живое сечение и выбор ячеек |
| Влажный абразивный мелкий материал | Полиуретан | Износостойкость и пригодность для мокрого процесса |
| Крупное питание с сильным ударом | Резина или усиленная плита | Поглощение удара и долговечность |
| Липкий материал | Гибкое или самоочищающееся сито | Снижение забивания отверстий |
| Предварительный отсев перед дробилкой | Колосники или перфорированная плита | Прочность при крупном питании |
| Частая смена спецификаций | Модульные панели или сменные секции | Более простая замена |
Это отправные рекомендации, а не универсальные правила. Окончательный вариант необходимо проверить по конструкции машины и поведению материала.
Шаг 5. Проверьте крепление и доступ
Подходящий материал может оказаться неудачным, если его сложно установить, натянуть или осмотреть.
Проверьте:
Пространство над и под каждой декой.
Доступ к боковым болтам.
Место для демонтажа панелей.
Состояние поперечин.
Совместимость с существующими направляющими.
Время, необходимое для изоляции и открытия грохота.
Доступность запасных панелей или секций сетки.
Особое внимание требуется многодечным машинам, поскольку доступ к нижней деке ограничен.
Шаг 6. Подтвердите конфигурацию всей машины
Выбор деки должен быть согласован с конструкцией всего грохота.
В зависимости от траектории и назначения можно рассмотреть Круговой вибрационный грохот серии YKQ для наклонной классификации заполнителей или Линейный вибрационный грохот серии YKZ для процессов, которым подходит линейное движение.
Ни одна конструкция не является универсально лучшей. Выбор зависит от питания, требуемых продуктов, компоновки линии и задачи грохочения.

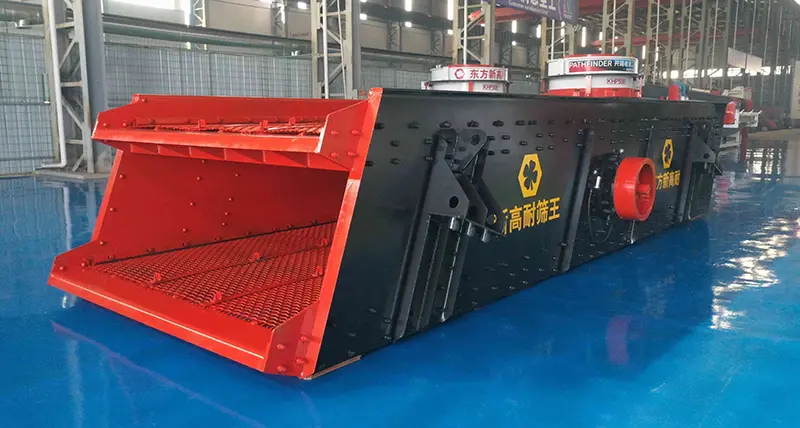

Инженерный пример: линия заполнителей 300–350 т/ч
Линия дробления камня производительностью 300–350 т/ч показывает, как конфигурация дек может быть согласована с производительностью и требованиями к конечным фракциям.
В проектной конфигурации предусмотрено три двухдечных грохота 2YKZ2470. Размер поверхности каждого составляет 2400 × 7000 мм, площадь одной деки — 16,8 м², двух дек — 33,6 м².
Секция рассчитана на получение четырех фракций:
0–5 мм.
5–10 мм.
10–20 мм.
20–30 мм.
| Параметр | Проектная конфигурация |
|---|---|
| Модель | 2YKZ2470 |
| Количество | 3 |
| Число дек | 2 |
| Размер поверхности | 2400 × 7000 мм |
| Площадь | 2 × 16,8 м² на один грохот |
| Рекомендуемая крупность питания | 0–80 мм |
| Номинальная производительность | 200–300 т/ч на единицу |
| Угол установки | 20° |
| Частота колебаний | 960 раз/мин |
| Удвоенная амплитуда | 6–9 мм |
| Мощность двигателя | 30 кВт на единицу |
| Сито | Волнистая стальная сетка 65Mn |
| Крепление | Стальные прижимные пластины и болты |
Три грохота включены в технологическую схему, чтобы обеспечить требуемую площадь и количество стадий для четырех продуктов. Четыре фракции формирует вся конфигурация линии, а не один двухдечный грохот.
Волнистая сетка из стали 65Mn закрепляется прижимными пластинами и болтами. Такое крепление удерживает сито на опорах и позволяет снимать изношенные секции во время обслуживания.
Пример показывает, почему нельзя использовать только общую производительность линии. Необходимо совместно оценивать:
Количество конечных продуктов.
Нагрузку на каждой стадии.
Гранулометрический состав.
Доступную площадь.
Схему отверстий.
Материал и крепление сита.
Маршруты конвейеров и желобов.
Приведенные значения являются проектными параметрами, а не гарантированными результатами эксплуатации. Фактическая производительность и эффективность зависят от гранулометрии, влажности, формы частиц, содержания пограничных классов и условий работы.
Распространенные проблемы деки
| Проблема | Возможные причины | Первичная проверка |
|---|---|---|
| Забивание отверстий | Влажная мелочь, глина, неподходящее сито или недостаточное движение | Проверить покрытие и закупоривание отверстий |
| Заклинивание частиц | Высокая доля материала, близкого к размеру ячейки | Проверить форму отверстий и гранулометрию |
| Неравномерный износ | Смещенная подача, разная глубина слоя или повреждение опор | Сравнить износ по ширине |
| Обрыв проволоки | Удар, усталость, слабое натяжение или контакт с опорой | Проверить зону загрузки, натяжение и поперечины |
| Ослабленные панели | Повреждение креплений, износ направляющих или неправильная установка | После изоляции проверить крепеж |
| Унос материала | Перегрузка, малое живое сечение или недостаточное время просеивания | Проверить расход, глубину слоя и состояние поверхности |
| Загрязнение продукта | Разрыв сита, открытые стыки или заблокированный желоб | Осмотреть поверхность и разгрузочные пути |
Запрещается регулировать или осматривать грохот во время работы. Перед входом в короб машина должна быть изолирована согласно действующим процедурам блокировки и безопасности.
Данные, необходимые для выбора деки
Перед запросом рекомендации подготовьте:
Наименование и происхождение материала.
Максимальную крупность.
Полное гранулометрическое распределение.
Требуемую производительность в т/ч.
Конечные размеры продуктов.
Количество раздельных продуктов.
Насыпную плотность.
Влажность и содержание глины.
Сухой или мокрый процесс.
Абразивность и ударные нагрузки.
Долю частиц граничной крупности.
Часы работы в сутки.
Размеры существующей деки.
Существующее крепление и опоры.
Доступное монтажное пространство.
Местоположение проекта и электроснабжение.
Для существующего оборудования также предоставьте фотографии полной деки, боковых креплений, опор, изношенных участков и заводской таблички. Одних размеров недостаточно для подтверждения совместимости.
Для сравнения оборудования изучите типы вибрационных грохотов.
Заключение
Правильная дека — это не просто самая большая поверхность или наиболее износостойкий материал. Это конфигурация, которая обеспечивает достаточную вероятность прохождения частиц, поддерживает равномерное распределение и дает требуемые продукты при фактических свойствах питания.
Сначала определите конечные продукты, требуемые размеры разделения и нагрузку на каждую деку. Затем совместно выберите материал сита, ячейку, крепление и доступ для обслуживания.
