Запчасти Ударной Дробилки: Детали, Износ и Замена

Детали ударной дробилки непосредственно влияют на производительность, форму готового продукта, стабильность работы, энергопотребление и стоимость переработки одной тонны материала.

Внутри ударной дробилки находятся компоненты, которые постоянно подвергаются ударам, истиранию, вибрации, нагреву и переменным нагрузкам. Била, ротор, отражательные плиты и футеровки относятся к наиболее известным деталям, но проверять необходимо не только их.

Полный комплект узлов также включает вал ротора, подшипники, корпуса подшипников, привод, гидравлические механизмы, раму, корпус, сервисные двери и элементы фиксации.

Некоторые из этих компонентов являются расходными изнашиваемыми деталями и требуют периодической замены. Другие представляют собой механические или структурные узлы с более продолжительным сроком службы, однако они также нуждаются в осмотре, измерении и техническом обслуживании.

В этом руководстве рассмотрено:

• Какие детали входят в конструкцию ударной дробилки.

• Какую функцию выполняет каждый компонент.

• Какие элементы относятся к изнашиваемым.

• Как выявлять ненормальный характер износа.

• Когда деталь следует заменить или восстановить.

• Какие данные необходимы для заказа запчастей.

• Как сформировать практичный складской запас.

Материал в основном относится к горизонтально-ударным дробилкам HSI, включая ударные дробилки серии PF компании XINGAONAI. Центробежно-ударные дробилки VSI имеют другую конструкцию ротора и другой набор изнашиваемых деталей.

Основные Детали Ударной Дробилки

Названия деталей у разных производителей могут отличаться. Например, одна и та же деталь может называться отражательной плитой, отбойной плитой, плитой дробления, футеровкой щита или apron liner.

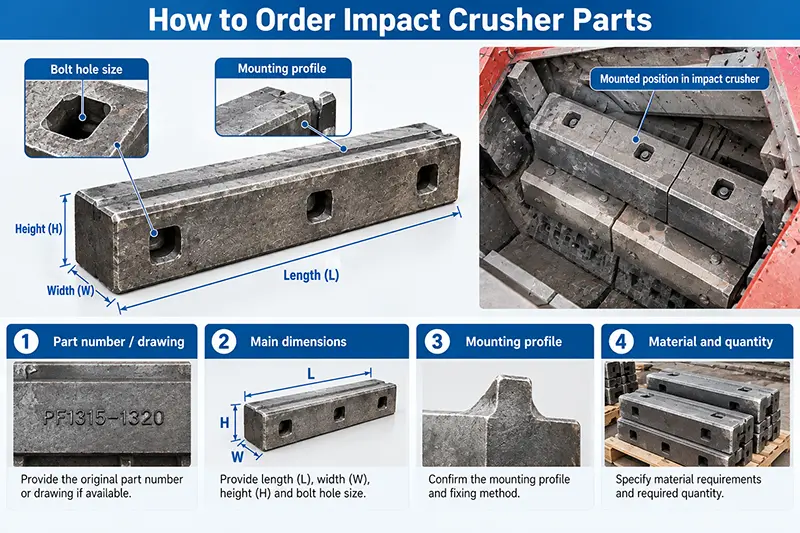

При заказе нельзя ориентироваться только на название. Необходимо подтвердить модель, номер детали, размеры и положение установки.

Изнашиваемые Детали, Запчасти и Основные Компоненты

Разные категории деталей требуют разного подхода к управлению.

Изнашиваемые детали

Изнашиваемые детали непосредственно контактируют с материалом и постепенно теряют толщину. Обычно к ним относятся:

• Била.

• Отражательные плиты.

• Футеровки отражательных щитов.

• Боковые футеровки.

• Защитные плиты ротора.

• Футеровки входной и разгрузочной зон.

Эти элементы необходимо регулярно осматривать и измерять. Срок службы зависит от свойств материала, крупности питания, абразивности, скорости ротора, конфигурации камеры и режима эксплуатации.

Сервисные запасные части

Эти детали не всегда соприкасаются с материалом, но их отказ может вызвать продолжительный простой:

• Подшипники.

• Уплотнения.

• Ремни.

• Шкивы.

• Муфты.

• Гидравлические цилиндры.

• Шланги.

• Датчики.

• Специальные болты и крепления.

Основные компоненты

Основные компоненты обычно имеют более продолжительный срок службы и более высокую стоимость:

• Корпус ротора.

• Вал ротора.

• Рама.

• Корпуса подшипников.

• Полные узлы отражательных щитов.

• Двери и структурные секции корпуса.

Их нельзя считать вечными деталями. Они также требуют периодического контроля на наличие трещин, деформации, износа посадочных мест, нарушения соосности и повреждения монтажных поверхностей.

1. Била Ударной Дробилки

Била являются основными деталями, передающими энергию ротора перерабатываемому материалу.

После поступления материала в камеру:

1. Ротор вращается с высокой скоростью.

2. Била ударяют по материалу.

3. Частицы ускоряются в направлении отражательных плит.

4. Повторные удары постепенно уменьшают размер материала.

Описание всего процесса также приведено в разделе о принципе работы на странице ударной дробилки XINGAONAI.

Признаки износа бил

Проверьте наличие следующих признаков:

• Чрезмерная потеря первоначального профиля.

• Значительная разница в износе отдельных бил.

• Сильный износ одного конца.

• Сколы на краях.

• Видимые трещины.

• Деформация.

• Перемещение била внутри посадочного места.

• Повреждение клиньев или фиксирующих блоков.

• Снижение производительности.

• Увеличение крупности продукта.

• Рост вибрации.

Била не следует заменять исключительно после фиксированного количества часов работы. Решение должно учитывать предельный износ, установленный производителем, структурную целостность детали, балансировку ротора и надёжность её фиксации.

Распространённые материалы бил

При выборе необходимо учитывать:

• Твёрдость породы.

• Абразивность.

• Содержание кремнезёма.

• Максимальный размер питания.

• Наличие металла или недробимых предметов.

• Влажность.

• Требуемую производительность.

• Скорость ротора.

• Конфигурацию камеры.

• Соотношение срока службы, безопасности и стоимости.

Не существует материала, который был бы лучшим во всех случаях. Било с очень высокой абразивной стойкостью может оказаться небезопасным при непредсказуемых ударах или попадании металла.

2. Роторный Узел

В состав роторного узла могут входить:

• Корпус ротора.

• Вал.

• Диски или секции ротора.

• Посадочные места бил.

• Клинья.

• Фиксирующие блоки.

• Пальцы.

• Защитные плиты.

• Болты и крепления.

Ротор накапливает и передаёт значительное количество энергии. Поэтому его состояние и балансировка непосредственно влияют на безопасность и стабильность машины.

Почему важна балансировка ротора

Дисбаланс может привести к:

• Чрезмерной вибрации.

• Дополнительной нагрузке на подшипники.

• Усталостному повреждению вала.

• Ослаблению болтов.

• Повреждению опор.

• Появлению трещин в раме.

• Отказу привода.

Причинами дисбаланса могут быть:

• Разная масса бил.

• Более быстрый износ одного била.

• Установка деталей из разных материалов.

• Накопление материала внутри ротора.

• Отсутствие защитной детали.

• Сварка или ремонт без последующей балансировки.

• Неправильное положение била.

Повреждения ротора, требующие оценки

Остановите оборудование и проведите осмотр при обнаружении:

• Трещин рядом с посадочными местами бил.

• Деформации пазов.

• Износа опорных поверхностей.

• Недостаточной фиксации бил клиньями.

• Трещин около сварных швов или переходов сечения.

• Повреждения соединения между ротором и валом.

• Повторного выпадения элементов крепления.

• Вибрации, сохраняющейся после замены бил.

Сварку или механическую обработку ротора нельзя выполнять как обычный ремонт без инженерной оценки. Технология ремонта, присадочный материал, термический режим и последующая балансировка должны соответствовать исходной конструкции.

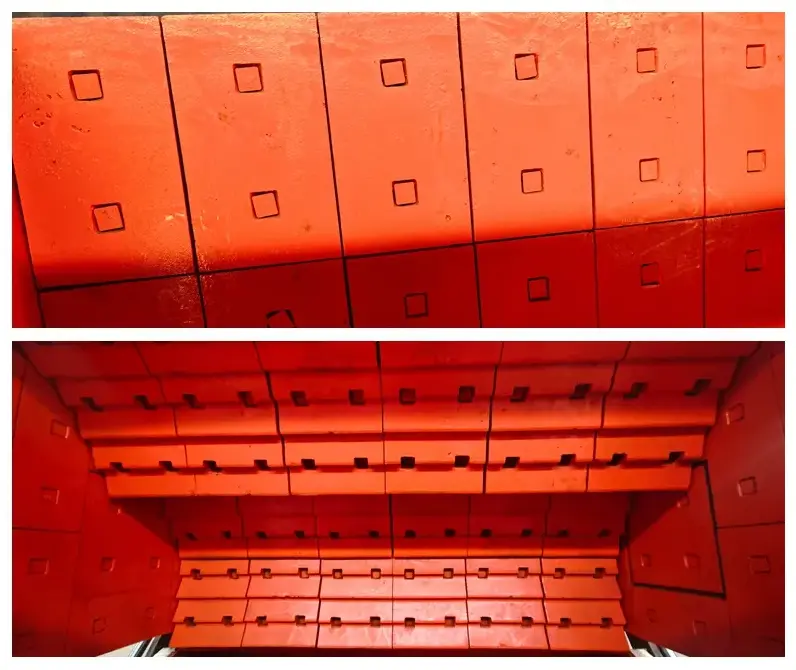

3. Отражательные Щиты, Плиты и Футеровки

Отражательный щит представляет собой регулируемый структурный узел. Установленные на нём плиты или футеровки создают изнашиваемую поверхность, о которую ударяется материал.

Во время дробления:

• Била ускоряют материал.

• Материал ударяется о первый отражательный щит.

• Частицы отбрасываются обратно к ротору.

• Процесс может повторяться на втором и третьем щитах.

• Материал выходит после достижения размера, допускаемого геометрией и настройкой камеры.

При чрезмерном износе футеровок могут наблюдаться:

• Более крупный готовый продукт.

• Нестабильный гранулометрический состав.

• Снижение степени дробления.

• Увеличение циркулирующей нагрузки.

• Снижение производительности.

• Рост энергопотребления на тонну.

• Износ конструкции за футеровкой.

Зазор между ротором и отражательными щитами влияет на продукт, но не является самостоятельным высокоточным регулятором размера. Результат также зависит от скорости ротора, свойств питания, влажности, формы частиц и системы грохочения.

Во время осмотра проверяйте:

• Остаточную толщину.

• Неравномерный износ.

• Трещины.

• Разрушенные плиты.

• Деформацию.

• Ослабленные или отсутствующие болты.

• Повреждение опорной поверхности.

• Накопление материала за футеровками.

• Свободную и безопасную работу регулировочного механизма.

• Состояние пружин, тяг или цилиндров.

4. Боковые Футеровки и Защита Камеры

Боковые футеровки также могут называться боковыми плитами, футеровками камеры или защитными плитами.

Они защищают внутренние стенки корпуса от:

• Прямых ударов.

• Абразивного износа.

• Высокоскоростного потока частиц.

• Накопления и перемещения материала.

Локальный износ может указывать на неравномерное распределение материала. Он также может быть связан с боковой подачей, неправильной установкой плиты, смещением отражательного щита или изменением геометрии камеры из-за износа других деталей.

При замене боковых футеровок также необходимо проверить:

• Монтажные поверхности.

• Болты.

• Отверстия.

• Подкладные пластины.

• Соседние детали.

• Корпус за футеровками.

• Распределение материала при подаче.

Установка новой футеровки на деформированную или повреждённую поверхность может сократить срок её службы и привести к преждевременному ослаблению креплений.

5. Вал Ротора

Вал поддерживает ротор и передаёт нагрузки на подшипники. Во время эксплуатации он подвергается:

• Изгибу.

• Кручению.

• Переменным ударам.

• Вибрации.

• Усталостным нагрузкам.

• Изменениям температуры.

Особое внимание следует уделять:

• Посадочным поверхностям подшипников.

• Шпоночным пазам.

• Резьбам.

• Буртам вала.

• Радиусам и переходам диаметров.

• Поверхностям муфт.

• Зоне соединения с ротором.

• Концам установки шкивов или муфт.

Дополнительная оценка необходима при обнаружении:

• Следов перемещения на посадочной поверхности.

• Износа или потери натяга.

• Трещин.

• Сильной коррозии.

• Деформации.

• Несоосности.

• Ненормальной температуры подшипников.

• Периодической вибрации, связанной с частотой вращения.

При подозрении на трещину или изгиб вала эксплуатацию следует прекратить до проведения соответствующей проверки. Разрушение вала может вызвать серьёзные вторичные повреждения.

6. Подшипники, Корпуса и Уплотнения

Система опор ротора обычно включает:

• Подшипники.

• Корпуса.

• Уплотнения.

• Лабиринтные элементы.

• Втулки.

• Крепёж.

• Систему смазки.

• Датчики температуры или вибрации, если они предусмотрены.

Предупреждающие признаки:

• Постепенный рост температуры.

• Посторонний шум.

• Вибрация.

• Утечка масла или смазки.

• Загрязнение смазочного материала.

• Изменение цвета.

• Ненормальный зазор.

• Повреждение уплотнений.

• Перемещение подшипника в корпусе.

Высокая температура подшипника не означает автоматически, что необходимо добавить смазку. Переполнение, загрязнение, неподходящая смазка, несоосность, перегрузка или повреждение подшипника также могут вызывать нагрев.

Тип, количество и интервал подачи смазки должны соответствовать инструкции конкретной модели. Нельзя использовать универсальные значения от другой машины.

7. Компоненты Привода

В состав привода могут входить:

• Электродвигатель.

• Клиновые ремни.

• Шкив двигателя.

• Шкив ротора.

• Муфта.

• Основание двигателя.

• Натяжное устройство.

• Защитный кожух.

Необходимо регулярно контролировать:

• Натяжение ремней.

• Соосность шкивов.

• Износ канавок.

• Трещины и затвердевание ремней.

• Проскальзывание.

• Накопление пыли.

• Болты основания двигателя.

• Состояние защитного кожуха.

• Вибрацию и температуру.

Если привод использует несколько ремней, их обычно следует заменять согласованным комплектом. Совместная установка нового и сильно изношенного ремней может вызвать неравномерное распределение нагрузки.

8. Гидравлическая Система Открытия и Регулировки

В зависимости от модели гидравлическая система может использоваться для:

• Открытия корпуса.

• Регулировки отражательных щитов.

• Защиты от перегрузки.

• Облегчения осмотра и замены деталей.

Система может включать:

• Цилиндры.

• Насос.

• Бак.

• Клапаны.

• Шланги.

• Гидроаккумуляторы.

• Манометры.

• Соединения.

• Пальцы и опоры.

Признаки неисправности:

• Утечки.

• Потеря давления.

• Неравномерное движение.

• Самопроизвольное опускание поднятой секции.

• Трещины на шлангах.

• Ослабленные соединения.

• Загрязнённое масло.

• Замедленная работа.

• Повреждение или несоосность цилиндров.

Перед работой с гидравлическими компонентами систему необходимо сбросить и изолировать. Поднятые секции корпуса должны удерживаться безопасными механическими опорами. Нельзя полагаться только на гидравлическое давление.

9. Рама, Корпус и Сервисные Двери

Рама поддерживает ротор, отражательные щиты, подшипники и нагрузки, возникающие во время дробления.

При осмотре проверяйте:

• Трещины возле сварных швов.

• Трещины около корпусов подшипников.

• Деформацию.

• Ослабленные анкерные болты.

• Износ вокруг дверей.

• Повреждение петель и замков.

• Недостаточную герметичность.

• Накопление материала.

• Повреждение монтажных поверхностей.

• Нарушение взаимного положения узлов.

Риск, связанный с трещиной, зависит от её расположения, направления, длины, глубины и действующих нагрузок. Перед сварочным ремонтом или заменой секции структурные трещины должны пройти инженерную оценку.

10. Крепёж и Элементы Фиксации Бил

Для удержания бил могут использоваться:

• Клинья.

• Фиксирующие блоки.

• Пальцы.

• Болты.

• Пластины.

• Пружины.

• Специальные элементы конкретной модели.

Эти детали критически важны для безопасности. Их нельзя автоматически использовать повторно только потому, что внешне они выглядят пригодными.

Перед установкой необходимо проверить:

• Класс материала.

• Размеры.

• Износ.

• Деформацию.

• Резьбу.

• Контактные поверхности.

• Совместимость с билом.

• Процедуру монтажа.

• Требуемый момент затяжки.

Неподходящий фиксирующий элемент может допустить перемещение била, повредить ротор и создать опасную ситуацию.

Как Детали Работают Вместе

Основной поток материала в камере можно представить следующим образом:

Контролируемая подача → Удар била → Ускорение → Столкновение с отражательным щитом → Повторное дробление → Разгрузка

Каждый компонент влияет на процесс:

• Система питания контролирует количество и распределение материала.

• Била передают энергию.

• Ротор определяет скорость и доступную энергию.

• Отражательные щиты перенаправляют частицы.

• Плиты создают ударные поверхности.

• Футеровки защищают корпус.

• Подшипники обеспечивают стабильное вращение.

• Привод передаёт мощность.

• Рама сохраняет взаимное положение всех узлов.

Поэтому неисправность, заметная на одной детали, может быть вызвана другой. Например, неравномерный износ била может возникать из-за боковой подачи, смещённого щита или накопления материала.

Распространённые Виды Износа и Возможные Причины

Таблица служит только для предварительной диагностики. Фактическую причину необходимо подтвердить осмотром, измерениями и анализом истории эксплуатации.

Когда Необходимо Заменять Детали?

Рассмотрите замену, если:

• Достигнут установленный производителем предел износа.

• Деталь больше не выполняет свою функцию.

• Обнаружены трещины, разрушение или деформация.

• Невозможно сохранить требуемую настройку.

• Деталь создаёт риск повреждения более дорогого компонента.

• Вибрация или шум указывают на небезопасное состояние.

• Готовый продукт перестал соответствовать требованиям.

• Производительность стабильно снижается.

• Ремонт не может восстановить необходимые размеры и свойства.

• Плановая остановка создаёт меньший риск, чем продолжение эксплуатации до отказа.

Универсального интервала замены в часах не существует. Рекомендации производителя необходимо сочетать с фактической нагрузкой, свойствами материала и результатами измерения износа.

Управление запчастями следует включить в общую программу технического обслуживания оборудования для производства заполнителей, поскольку состояние питателей, грохотов и конвейеров также влияет на нагрузку и износ дробилки.

Восстанавливать или Заменять?

Изнашиваемые детали, включая била и футеровки, обычно заменяют.

Некоторые основные компоненты могут быть восстановлены после инженерной оценки:

• Изношенные посадочные места.

• Определённые поверхности ротора.

• Опорные элементы.

• Структурные секции.

• Поверхности вала, если существует одобренная технология ремонта.

При принятии решения необходимо учитывать:

• Расположение и серьёзность повреждения.

• Исходный материал.

• Возможность восстановления допусков.

• Влияние сварки и нагрева.

• Требования к балансировке.

• Риск усталостного разрушения.

• Стоимость ремонта.

• Стоимость новой детали.

• Срок поставки.

• Ожидаемый срок службы восстановленного компонента.

• Риск повторной остановки.

Низкая первоначальная стоимость ремонта не всегда означает более низкие общие затраты. Если восстановленная деталь имеет неопределённый срок службы и может вызвать повторный простой, замена может быть более экономичным решением.

Как Выбрать Правильные Запчасти

1. Подтвердите точную модель

Не выбирайте деталь только потому, что дробилка имеет похожий внешний вид или производительность. Необходимо подтвердить:

• Производителя.

• Модель.

• Серийный номер.

• Год выпуска.

• Вариант дробильной камеры.

• Конфигурацию ротора.

• Историю модернизаций.

2. Сопоставьте деталь с условиями эксплуатации

Предоставьте следующие данные:

• Тип материала.

• Твёрдость.

• Абразивность.

• Содержание кремнезёма.

• Плотность.

• Влажность.

• Максимальный размер питания.

• Гранулометрический состав.

• Требуемая производительность.

• Необходимая крупность продукта.

• Скорость ротора.

• Количество рабочих часов в сутки.

• Наличие металла или недробимых включений.

Для абразивных пород особенно важно учитывать прочность материала. Например, информация о прочности базальта и выборе дробильного оборудования помогает оценить, подходит ли ударная дробилка для конкретного проекта.

3. Проверьте монтажную совместимость

Необходимо подтвердить:

• Размеры.

• Массу.

• Отверстия.

• Резьбы.

• Опорные поверхности.

• Направление установки.

• Материал.

• Твёрдость.

• Допуски.

• Тип и класс крепежа.

Не смешивайте непроверенные детали в одном роторе. Даже небольшие различия в массе или геометрии могут нарушить балансировку.

Информация для Заказа Запчастей

Чтобы сократить риск ошибки и задержки, предоставьте:

1. Производителя дробилки.

2. Точную модель.

3. Серийный номер.

4. Название детали.

5. Номер детали, если он известен.

6. Необходимое количество.

7. Общие фотографии.

8. Фотографии монтажных точек.

9. Основные размеры.

10. Требуемый материал или твёрдость.

11. Приблизительную массу.

12. Тип перерабатываемого материала.

13. Максимальный размер питания.

14. Производительность.

15. Описание износа или неисправности.

16. Требуемую дату поставки.

Для заказа бил дополнительно укажите:

• Длину.

• Ширину.

• Высоту.

• Массу.

• Форму поперечного сечения.

• Конфигурацию фиксирующей поверхности или паза.

• Положение установки.

• Фотографии нового и изношенного била, если они доступны.

Рекомендуемый Складской Запас

Запас необходимо формировать с учётом риска, расхода и срока поставки.

Часто заменяемые изнашиваемые детали

Целесообразно хранить:

• Один или несколько полных комплектов бил.

• Футеровки отражательных щитов.

• Боковые футеровки.

• Защитные плиты входа и разгрузки.

• Клинья и фиксирующие блоки.

• Специальные болты.

Критические сервисные детали

В зависимости от модели и доступности в регионе:

• Подшипники.

• Уплотнения.

• Ремни.

• Гидравлические шланги.

• Датчики.

• Специальный крепёж.

• Компоненты системы смазки.

Основные компоненты

Полный ротор или вал не всегда необходимо хранить на складе. Однако предприятие должно заранее знать:

• Срок изготовления.

• Возможности местного ремонта.

• Доступную грузоподъёмность.

• Продолжительность демонтажа и монтажа.

• Стоимость длительной остановки.

Дорогая деталь с коротким сроком поставки иногда создаёт меньший риск, чем более дешёвая деталь, изготовление которой занимает несколько месяцев.

Распространённые Ошибки при Работе с Запчастями

1. Заказ детали только по названию.

2. Отсутствие проверки модели и серийного номера.

3. Выбор материала исключительно по твёрдости.

4. Установка бил разной массы.

5. Замена одного била без проверки всего комплекта.

6. Игнорирование износа клиньев и опорных поверхностей.

7. Установка футеровок на повреждённую конструкцию.

8. Добавление смазки без диагностики причины нагрева.

9. Повторное использование критического крепежа без проверки.

10. Сварка ротора без утверждённой технологии.

11. Отсутствие балансировки после ремонта.

12. Ожидание полного отказа перед заказом запчастей.

Детали Ударных Дробилок PF XINGAONAI

Линейка ударных дробилок PF компании XINGAONAI включает модели от PF1007 до PF1820. В зависимости от модели и конфигурации их производительность составляет приблизительно 30–800 т/ч, а максимальный размер питания — около 300–800 мм.

Детали нельзя выбирать только по обозначению «PF». Разные модели используют собственные роторы, била, отражательные щиты, подшипники и приводы.

Для подтверждения нужной детали предоставьте:

• Модель.

• Серийный номер.

• Название детали.

• Номер детали.

• Чертёж или размеры.

• Фотографии.

• Тип перерабатываемого материала.

• Условия эксплуатации.

• Описание проблемы.

Заключение

Эффективное управление запчастями ударной дробилки начинается с правильной идентификации и продолжается в течение всего срока их эксплуатации.

Чтобы сократить простои и затраты:

• Определяйте детали по модели и номеру.

• Подбирайте материал под фактическое применение.

• Записывайте и сравнивайте износ.

• Заменяйте детали до повреждения более дорогих компонентов.

• Сохраняйте правильную балансировку ротора.

• Храните критически важные запчасти.

• Применяйте утверждённые технологии ремонта.

• Не используйте универсальные интервалы без учёта условий эксплуатации.

Била, плиты и футеровки являются расходными компонентами, но характер их износа также предоставляет информацию о подаче, настройке и общем состоянии машины. Анализ этих данных позволяет перейти от аварийного ремонта к плановому обслуживанию и снизить стоимость производства одной тонны материала.
