Конусная дробилка — это машина для дробления твёрдых материалов. Её используют в горной промышленности, на карьерах и в строительстве. Чтобы правильно выбрать и эксплуатировать такое оборудование, нужно понимать принцип работы конусной дробилки. В этой статье мы просто и понятно объясним, как устроена эта машина и как она дробит камни и руду.
Что такое конусная дробилка?
Конусная дробилка — это устройство, которое раздавливает материал между двумя конусами. Один конус неподвижный (стоит на месте), а второй конус вращается внутри него. Материал попадает между ними и разрушается под давлением. Такой принцип работы конусной дробилки позволяет перерабатывать очень твёрдые породы, например гранит, базальт и диабаз.

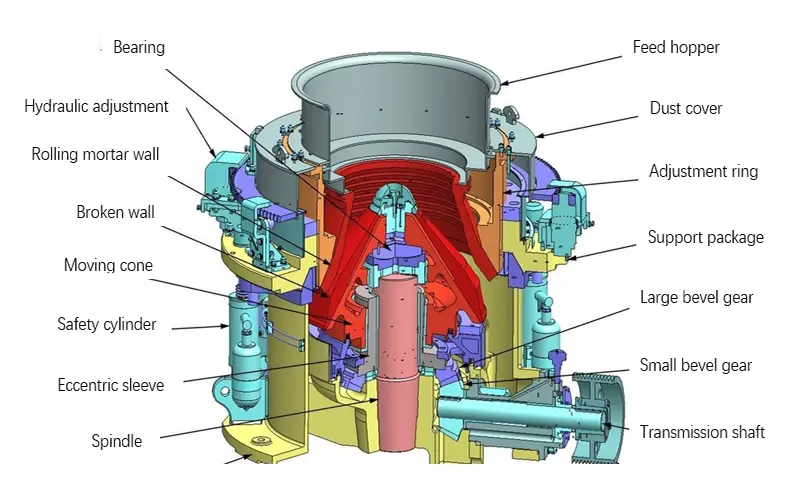

Основные узлы конусной дробилки
Чтобы понять принцип работы конусной дробилки, нужно знать её главные части:
Неподвижный конус (чаша) – внешняя часть, которая закреплена на станине.
Подвижный конус (дробящий) – внутренний конус, который совершает круговые движения.
Эксцентриковый узел – механизм, заставляющий подвижный конус вращаться и раскачиваться.
Привод (двигатель и редуктор) – передаёт вращение эксцентрику.
Загрузочное отверстие – куда сыплется материал.
Разгрузочная щель – через которую выходит готовый продукт.
Принцип работы конусной дробилки: пошагово
Теперь разберём принцип работы конусной дробилки шаг за шагом.
Шаг 1. Запуск двигателя. Электродвигатель через ременную передачу или редуктор вращает эксцентриковый стакан.
Шаг 2. Движение подвижного конуса. Эксцентрик заставляет подвижный конус совершать круговые качания. При этом ось подвижного конуса отклоняется от вертикали.
Шаг 3. Поступление материала. Крупные камни или руда попадают в загрузочное отверстие и проваливаются в пространство между двумя конусами.
Шаг 4. Дробление. В одном месте зазора подвижный конус приближается к неподвижному и раздавливает материал. В противоположной стороне зазор увеличивается, и дроблёные куски падают вниз.
Шаг 5. Многократное сжатие. Каждый кусок породы сжимается несколько раз, пока не станет достаточно маленьким, чтобы пройти через разгрузочную щель.
Шаг 6. Выход продукта. Готовый материал высыпается из нижней части дробилки.
Такой принцип работы конусной дробилки позволяет получать куски одинакового размера с минимальным количеством плоских зёрен.
Типы конусных дробилок
В зависимости от конструкции различают три основных типа конусных дробилок. При этом общий принцип работы конусной дробилки у всех типов одинаковый, но устройство отдельных узлов отличается.

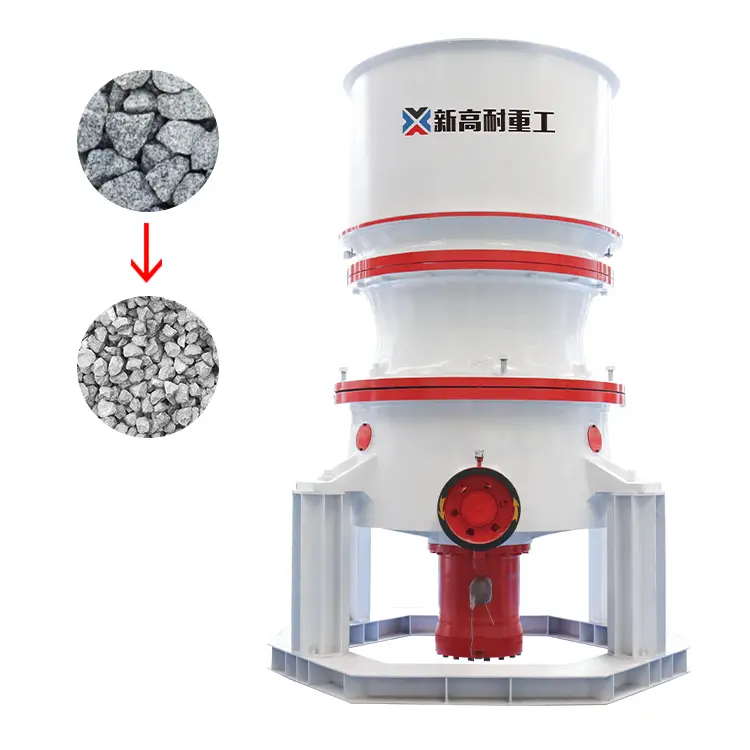

1. Одноцилиндровая гидравлическая конусная дробилка. У этого типа есть один гидравлический цилиндр, который регулирует разгрузочную щель. Он также защищает дробилку от перегрузки. Такие машины просты в обслуживании и имеют высокую производительность.

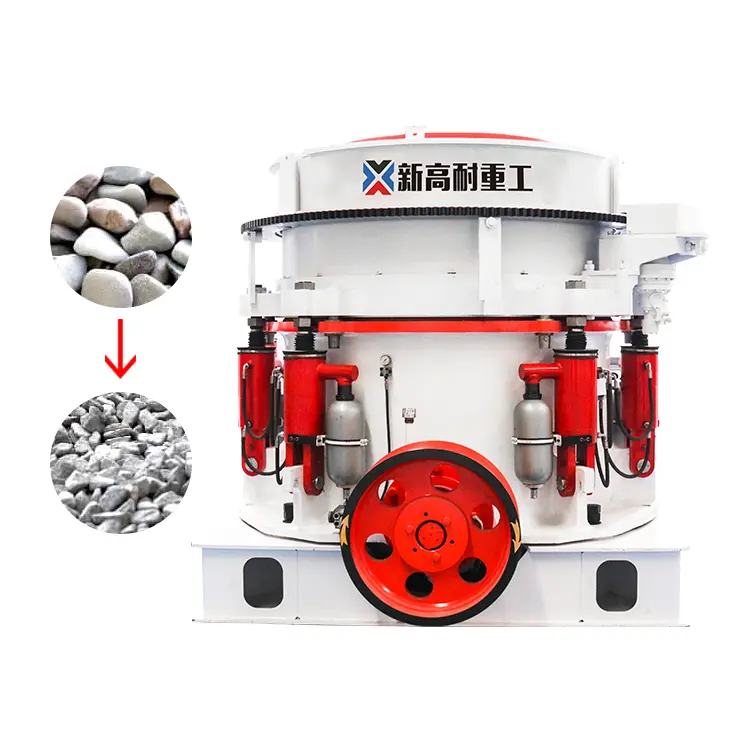

2. Многоцилиндровая гидравлическая конусная дробилка. Здесь используется несколько гидравлических цилиндров. Они обеспечивают очень точную настройку щели и надёжную защиту от недробимых предметов. Этот тип подходит для самых тяжёлых условий работы.

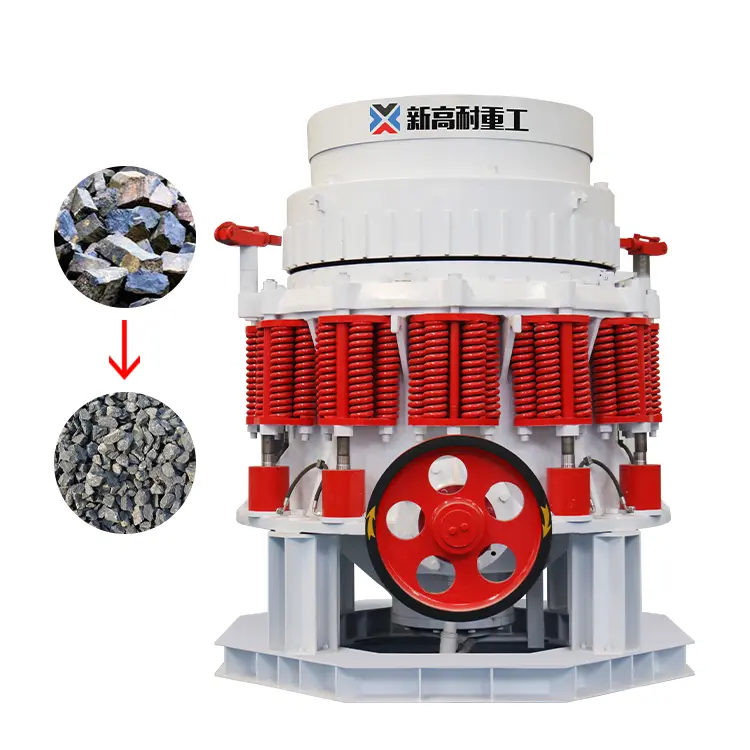

3. Пружинная конусная дробилка. Это классическая конструкция. Вместо гидравлики здесь используются пружины. Они сжимаются, когда внутрь попадает недробимый предмет, а затем возвращают конус на место. Пружинные дробилки дешевле, но их настройка сложнее.
Выбор типа зависит от твёрдости материала, нужной производительности и бюджета.
Почему этот принцип эффективен?
Конусные дробилки используют сжатие, а не удар. Это даёт несколько преимуществ:
Меньший износ дробящих поверхностей.
Более стабильная форма готовых зёрен.
Возможность дробить очень абразивные породы.
Высокая производительность (до 1000 тонн в час и более).
Что важно помнить при эксплуатации?
Чтобы принцип работы конусной дробилки не нарушался, соблюдайте правила:
Не подавайте слишком влажный или глинистый материал – он забивает дробилку.
Следите за равномерностью загрузки.
Проверяйте температуру масла и подшипников.
Своевременно заменяйте брони конусов.
Где применяют конусные дробилки?
Конусные дробилки используют на:
горно-обогатительных комбинатах (дробление руды);
щебёночных заводах (производство кубовидного щебня);
цементных заводах (подготовка сырья).
Благодаря надёжному принципу работы конусной дробилки они остаются одной из самых популярных машин в промышленности.
В итоге
Принцип работы конусной дробилки основан на непрерывном сжатии материала между двумя конусами. Один конус неподвижен, другой совершает круговые качания. Это позволяет эффективно дробить твёрдые породы с высокой производительностью. Понимание этого принципа помогает правильно выбирать режимы работы и обслуживать оборудование.
