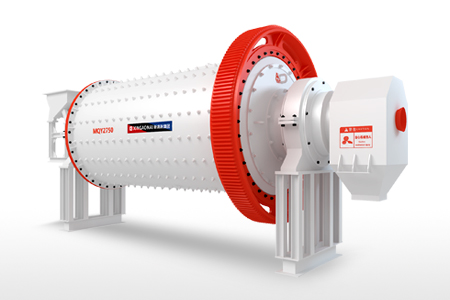

Шаровая мельница — это ключевое промышленное оборудование барабанного типа, предназначенное для тонкого измельчения рудного и нерудного сырья с помощью стальных, керамических или чугунных мелющих тел. Оно широко используется в горной промышленности, производстве цемента, химической отрасли, строительстве и других отраслях, где требуется получение мелкодисперсного продукта с размером частиц до 80% класса -0,074 мм.
Существует множество типов шаровых мельниц, каждый из которых отличается конструкцией, принципом работы, размером и областью применения. Правильный выбор типа шаровой мельницы напрямую влияет на эффективность производства, качество конечного продукта и затраты на эксплуатацию. В этой статье мы рассмотрим основные типы шаровых мельниц, их особенности, принципы работы и области применения, чтобы помочь вам сделать осознанный выбор.
Основные классификации типов шаровых мельниц
Шаровые мельницы классифицируются по разным критериям: по способу разгрузки, типу привода, конструкции барабана, назначению и рабочему режиму. Каждая классификация объединяет мельницы с общими характеристиками и принципами работы.
1. По способу разгрузки
Этот критерий является одним из самых распространенных при классификации шаровых мельниц, так как он напрямую влияет на производительность и качество измельчения. Основные типы по способу разгрузки: переливные, решетчатые и с центральной разгрузкой.
1.1 Переливная шаровая мельница

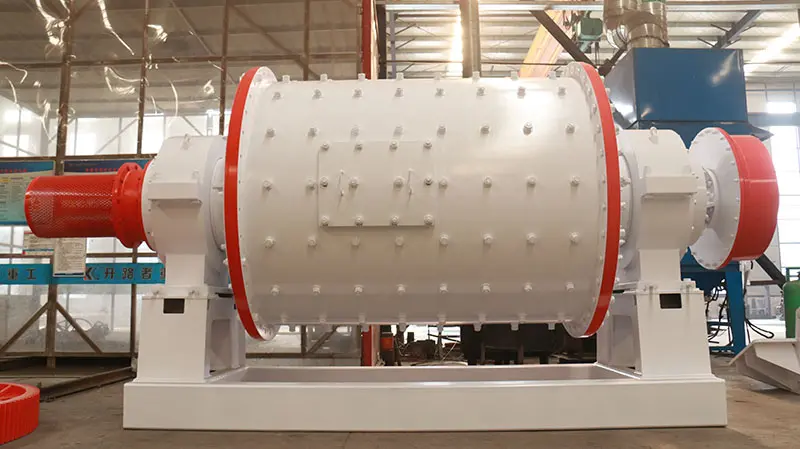

Переливная шаровая мельница (также известная как шаровая мельница с переливом) — это наиболее распространенный тип, который используется в большинстве отраслей промышленности. Она оборудована устройством перелива на конце разгрузки, благодаря которому мелкозернистый продукт остается в цилиндре в течение более длительного времени, достигая более тонкого эффекта измельчения.
Принцип работы заключается в том, что при вращении барабана мелющие тела (шари) поднимаются по внутренней поверхности и падают на сырье, разламывая его на мелкие части. Измельченный материал выходит из барабана самотеком через переливной проем, а крупные части остаются внутри для дальнейшего измельчения.
Преимущества переливных шаровых мельниц: высокая производительность (от 1 до 200 тонн/час), сильная адаптивность к материалам различной твердости и влажности, простота конструкции и удобство обслуживания. Они широко используются в горной промышленности для измельчения руд, в производстве цемента и строительных материалов.
1.2 Решетчатая шаровая мельница
Решетчатая шаровая мельница (мшр по ГОСТ 10141-91) имеет специальную решетку в разгрузочной части барабана, которая контролирует размер выходящего продукта. Измельченный материал, размер частиц которого меньше отверстий решетки, выходит через нее, а крупные части остаются в барабане для повторного измельчения.
Этот тип мельниц отличается высокой точностью разделения по размеру частиц и скоростью разгрузки. Решетки изготовлены из износостойких материалов, что продлевает их срок службы. Решетчатые шаровые мельницы часто используются в обогатительных фабриках для измельчения руд и получения продукта с строго заданными характеристиками.
1.3 Шаровая мельница с центральной разгрузкой
Шаровая мельница с центральной разгрузкой (мшц по ГОСТ 10141-91) имеет разгрузочное устройство в центре торцевой крышки барабана. Это позволяет значительно ускорить процесс разгрузки и увеличить производительность. Такие мельницы часто оборудуются шнеками или вибрационными транспортерами для удаления измельченного материала.
Основное преимущество — высокая производительность и возможность автоматизации процесса. Они используются в крупных промышленных установках, где требуется обработка больших объемов сырья, например, в минеральной промышленности и производстве строительных материалов.
2. По типу привода
Согласно типу привода, шаровые мельницы делятся на мельницы с крайовым приводом и центральным приводом. Тип привода выбирается в зависимости от размеров мельницы, мощности и условий эксплуатации.
2.1 Шаровая мельница с крайовым приводом
В этом типе мельницы приводная сила передается на барабан через шкивы, установленные на его торцевых крышках. Двигатель соединяется с редуктором, который снижает скорость вращения и увеличивает крутящий момент. Крайовой привод прост в конструкции, удобен в обслуживании и ремонте, поэтому широко используется в средних и малых мельницах.
Преимущества: низкая стоимость, простота монтажа, удобство замены запчастей. Недостаток — ограниченная мощность, поэтому не подходит для крупных мельниц с большим диаметром барабана.
2.2 Шаровая мельница с центральным приводом
Центральный привод предполагает передачу мощности напрямую на вал барабана через редуктор и муфту. Это позволяет обеспечить более плавное вращение барабана и передавать большую мощность, что делает такой тип привода подходящим для крупных шаровых мельниц с диаметром барабана более 3 метров.
Для привода таких мельниц широко используются синхронные электродвигатели с частотой вращения 150-200 об/мин и мощностью до 6 МВт. Преимущества: высокая мощность, плавность работы, долговечность. Недостаток — более сложная конструкция и высокая стоимость обслуживания.
3. По конструкции барабана
Согласно конструкции барабана, шаровые мельницы делятся на цилиндрические, цилиндроконические и конусные. Каждая конструкция имеет свои особенности и предназначена для определенных задач.
3.1 Цилиндрическая шаровая мельница
Это наиболее распространенная конструкция, где барабан имеет форму прямого цилиндра. Цилиндрические шаровые мельницы просты в изготовлении, имеют высокую производительность и универсальны в применении. Они используются для измельчения большинства типов сырья: руд, коали, цементного сырья и других материалов.
Внутренняя поверхность барабана защищена износостойкой футеровкой из марганцовой стали или резины, которая предотвращает разрушение корпуса и участвует в подъеме шаров.
3.2 Цилиндроконическая шаровая мельница
Барабан этой мельницы имеет конусную форму на одном из торцов, что улучшает распределение мелющих тел и сырья внутри барабана. Это обеспечивает более равномерное измельчение и увеличивает производительность. Цилиндроконические шаровые мельницы часто используются в горной промышленности для измельчения руд с высокой твердостью.
4. По назначению
Согласно назначению, шаровые мельницы делятся на промышленные и лабораторные. Это позволяет выбрать оборудование, соответствующее масштабу производства.
4.1 Промышленные шаровые мельницы

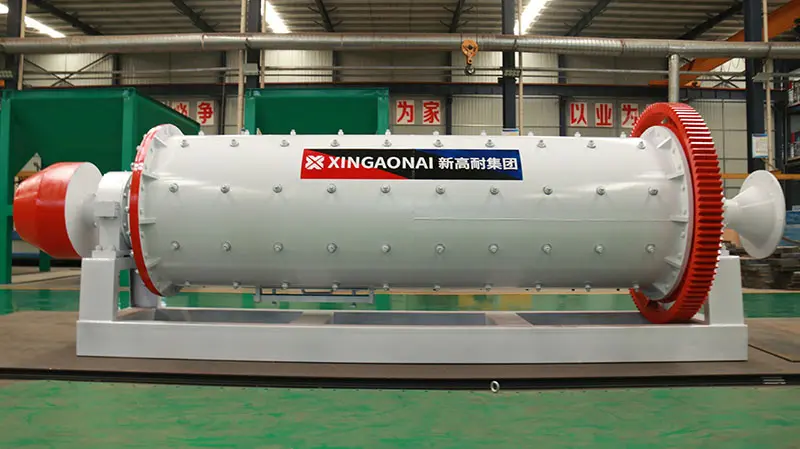

Промышленные шаровые мельницы предназначены для обработки больших объемов сырья в горных, цементных, химических и строительных заводах. Они имеют большой размер, высокую мощность и производительность, а также устойчивую конструкцию, способную выдерживать интенсивные эксплуатационные нагрузки.
В зависимости от области применения, они могут быть специализированы на измельчении определенных материалов: руд, коали, цементного сырья, строительных агрегатов и т.д.
4.2 Лабораторные шаровые мельницы

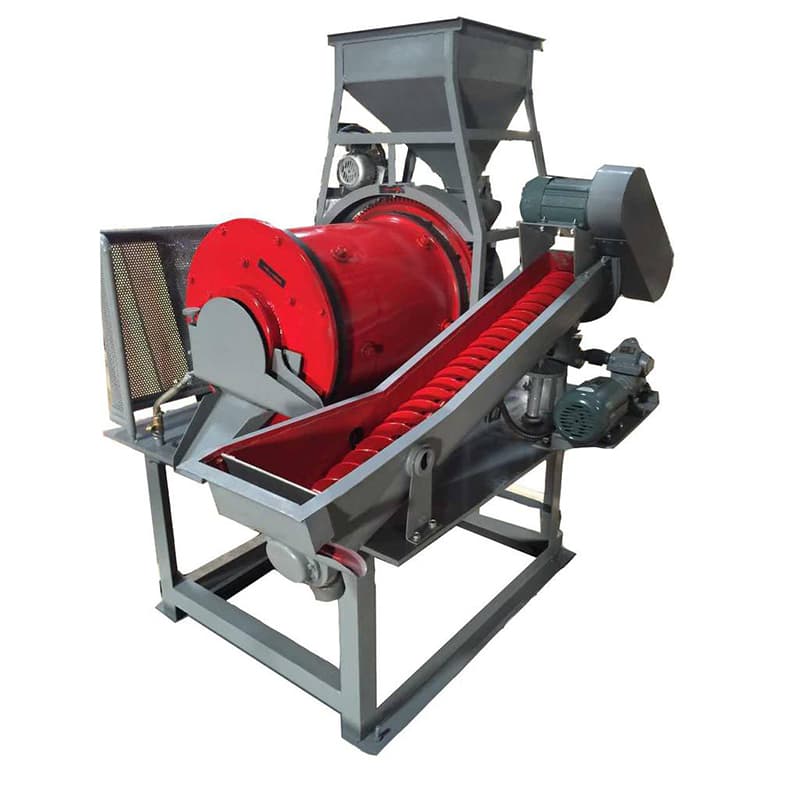

Лабораторные шаровые мельницы имеют компактный размер и предназначены для небольших объемов сырья (от нескольких граммов до килограмма). Они используются в лабораториях для проведения экспериментов, анализа свойств материалов и тестирования технологических процессов.
Такие мельницы имеют простую конструкцию, удобны в использовании и позволяют регулировать параметры измельчения (скорость вращения, время работы) для получения нужного размера частиц.
Факторы выбора типа шаровой мельницы
При выборе типа шаровой мельницы необходимо учитывать несколько ключевых факторов, чтобы обеспечить эффективность и экономичность производства:
1. Тип и характеристики сырья: твердость, влажность, размер исходных частиц и требуемый размер конечного продукта. Например, для хрупких руд подходит переливная мельница, а для твердых руд — решетчатая.
2. Объем производства: для крупных заводов выбирают мельницы с центральным приводом и большой производительностью, а для небольших предприятий — компактные мельницы с крайовым приводом.
3. Условия эксплуатации: температура, влажность, доступность энергии и возможность обслуживания. Например, в условиях с ограниченным доступом к энергии выбирают энергоэффективные модели.
4. Требования к качеству конечного продукта: если требуется строгая разбежка по размеру, выбирают решетчатые мельницы, а если нужен тонкий помол — переливные.
Ключевые выводы
Типы шаровых мельниц разнообразны, и каждый тип имеет свои особенности, преимущества и области применения. Правильный выбор зависит от типа сырья, объема производства, требований к качеству конечного продукта и условий эксплуатации.
Переливные шаровые мельницы универсальны и подходят для большинства отраслей, решетчатые обеспечивают высокую точность разделения, а мельницы с центральным приводом — высокую мощность. Лабораторные мельницы предназначены для небольших объемов и экспериментальных работ.
Понимание особенностей каждого типа шаровой мельницы поможет вам сделать осознанный выбор, оптимизировать производственный процесс, снизить затраты и повысить качество конечного продукта. Независимо от области применения, правильная эксплуатация и регулярное обслуживание обеспечат долговечность и эффективность работы шаровой мельницы.
