Главное отличие шаровой мельницы от стержневой заключается в типе мелющих тел. В шаровой мельнице используются стальные или керамические шары, а в стержневой — длинные стальные стержни.
Это различие влияет на механизм разрушения материала, гранулометрический состав продукта и области применения оборудования.
В общем случае:
Выбирайте стержневую мельницу для контролируемого грубого или промежуточного измельчения, производства искусственного песка и первой стадии измельчения, когда необходимо ограничить образование мелочи.
Выбирайте шаровую мельницу, если процесс требует более тонкого измельчения, раскрытия минералов или подготовки материала к флотации, выщелачиванию, магнитной сепарации либо производству порошка.
Это общее правило, а не абсолютный критерий. Окончательный выбор зависит от крупности питания, требуемого продукта, измельчаемости материала, схемы и эксплуатационных затрат.
Ознакомьтесь с Шаровой мельницей и Стержневой мельницей для производства песка XINGAONAI.

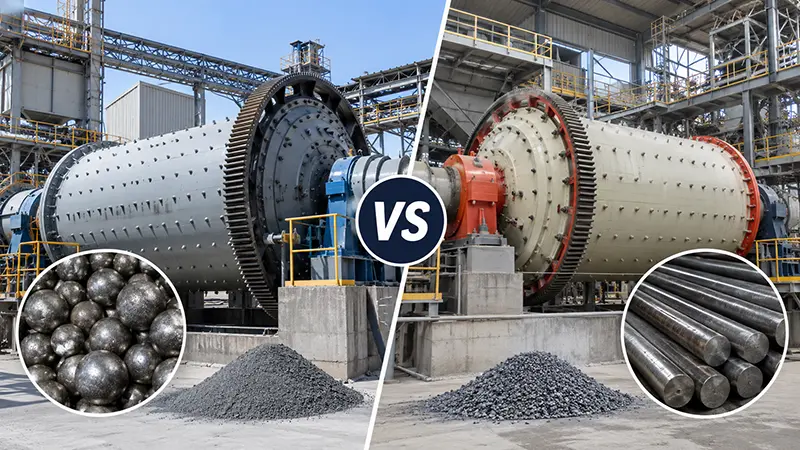

Краткое сравнение
| Параметр | Шаровая мельница | Стержневая мельница |
|---|---|---|
| Мелющие тела | Стальные или керамические шары | Длинные стальные стержни |
| Основной контакт | Множественный точечный | Преимущественно линейный |
| Типичная задача | Промежуточное и тонкое измельчение | Грубое и промежуточное измельчение |
| Питание | Обычно более мелкое подготовленное питание | Может принимать относительно более крупное питание |
| Продукт | Обычно более тонкий | Относительно крупный и селективно измельчённый |
| Образование мелочи | Подходит, когда необходим тонкий продукт | Может ограничивать переизмельчение |
| Положение в схеме | Вторая или конечная стадия | Первая стадия или производство песка |
| Применение | Раскрытие минералов, цемент, порошки | Искусственный песок и грубое измельчение |
| Движение тел | Шары перемещаются в разных направлениях | Стержни остаются примерно параллельными оси |
| Основной риск | Износ шаров и футеровок | Износ, перекрещивание или спутывание стержней |
| Мокрый/сухой режим | Оба | Оба |
| Главный критерий | Тонкость и раскрытие минералов | Контролируемая крупность и ограничение мелочи |
1. Различие мелющих тел
Мелющие тела шаровой мельницы
В шаровой мельнице применяются стальные, керамические или другие сферические мелющие тела. Шары разных диаметров могут комбинироваться для создания необходимого соотношения между ударной силой и площадью контакта.
Крупные шары разрушают более крупные частицы. Мелкие шары создают больше точек контакта для тонкого измельчения.
Поскольку шары движутся и сталкиваются в разных направлениях, внутри мельницы образуется множество зон удара и истирания. Это делает оборудование подходящим для получения тонкого продукта.
Мелющие тела стержневой мельницы
Стержневая мельница использует длинные цилиндрические стальные стержни. Они располагаются приблизительно параллельно оси барабана и перекатываются или каскадируют при вращении.
Удлинённая форма создаёт преимущественно линейный контакт. Крупные частицы чаще зажимаются между стержнями, тогда как мелкие могут перемещаться через промежутки.
Такое селективное действие может уменьшать ненужное переизмельчение при подходящих задачах грубого измельчения.
Стержни должны иметь правильную длину, диаметр и загрузку. Изогнутые, сломанные или сильно изношенные стержни могут перекрещиваться и нарушать работу.

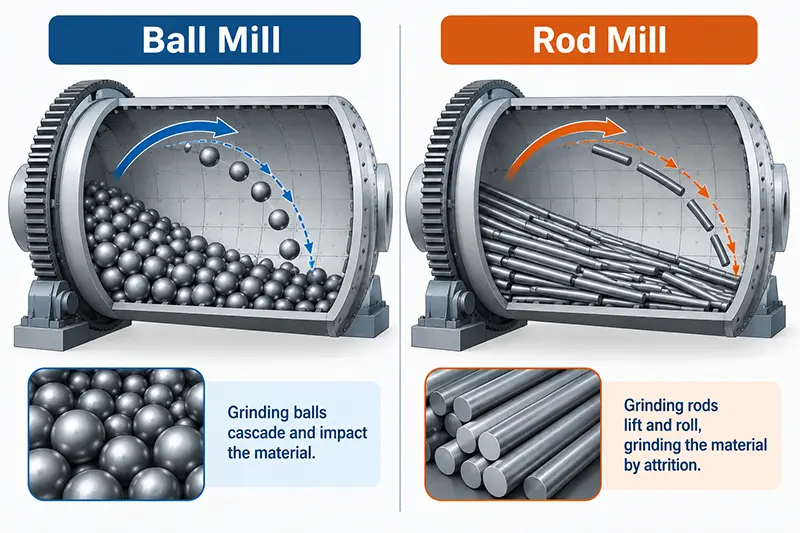

2. Различие принципа работы
Обе машины используют горизонтальный вращающийся барабан. Основное различие состоит в движении мелющих тел и характере их контакта с материалом.
Как работает шаровая мельница
При вращении барабана шары и материал поднимаются по восходящей стороне. Затем под действием силы тяжести шары перекатываются, каскадируют или падают.
Измельчение происходит посредством:
Ударов падающих шаров
Сжатия между шарами
Истирания между шарами, материалом и футеровкой
Истирающего действия при скольжении
Большое количество точечных контактов способствует последовательному тонкому измельчению.
Как работает стержневая мельница
Вращение барабана поднимает стержни и материал. Затем стержни перекатываются и каскадируют, сохраняя приблизительную ориентацию вдоль оси.
Измельчение осуществляется за счёт:
Удара падающих стержней
Сжатия между соседними стержнями
Сжатия между стержнями и футеровкой
Истирания при перекатывании и скольжении
Линейный контакт действует более избирательно на крупные частицы.
Сравнение скорости вращения
Неверно утверждать, что все шаровые мельницы работают при 45–60 об/мин, а все стержневые — при 30–45 об/мин.
Фактическая скорость зависит от:
Диаметра барабана
Размеров мелющих тел
Профиля футеровки
Загрузки мелющих тел
Характеристик материала
Требуемого механизма измельчения
Доли критической скорости
Мельницы большего диаметра обычно работают с меньшим числом оборотов. Скорость должна определяться для конкретной модели.
3. Различия в крупности питания
Стержневая мельница обычно способна принимать относительно более крупное подготовленное питание, чем шаровая мельница, выполняющая тонкое измельчение. Однако ни одна из них обычно не предназначена для непосредственной подачи крупных кусков из забоя.
Допустимая крупность зависит от:
Твёрдости
Гранулометрического состава
Диаметра шаров или стержней
Размеров барабана
Требуемого продукта
Мощности
Открытой или замкнутой схемы
XINGAONAI публикует следующие значения:
| Оборудование | Максимальная крупность питания |
|---|---|
| Стержневая мельница для песка | ≤30 мм |
| Шаровая мельница | ≤20 мм |
Эти показатели относятся к опубликованным линейкам и не являются универсальными пределами.
Крупное нестабильное питание может снизить производительность, увеличить колебания мощности и ускорить износ.
4. Крупность и распределение продукта
Продукт шаровой мельницы
Шаровую мельницу обычно выбирают для более тонкого продукта.
Она может использоваться для:
Раскрытия минералов перед флотацией
Измельчения перед выщелачиванием
Подготовки перед магнитной сепарацией
Измельчения цемента и клинкера
Получения промышленных минеральных порошков
Измельчения керамических и химических материалов
Фактическое распределение во многом зависит от классификатора. Сама мельница не гарантирует соответствие каждой частицы целевой крупности.
Продукт стержневой мельницы
Стержневые мельницы обычно дают более крупный и селективно измельчённый продукт.
Они могут использоваться для:
Контролируемого грубого измельчения
Ограничения избыточной мелочи
Производства искусственного песка
Подготовки питания шаровой мельницы
Подготовки руды к разделению
Получения относительно узкого распределения крупной фракции
Мельница XINGAONAI имеет опубликованный номинальный размер разгрузки менее 5 мм, но фактический состав зависит от материала, стержней, режима и грохочения.
Какая мельница даёт более однородный продукт?
Стержневая мельница может давать более узкое распределение грубого продукта благодаря преимущественному воздействию на крупные частицы.
Шаровая мельница способна получать контролируемый тонкий продукт при эффективной классификации. Поэтому нельзя утверждать, что стержневая мельница всегда даёт более однородный продукт.
5. Конструктивные различия
| Элемент | Шаровая мельница | Стержневая мельница |
|---|---|---|
| Рабочая камера | Горизонтальный барабан | Горизонтальный барабан |
| Мелющие тела | Шары выбранных диаметров | Стержни немного короче внутренней длины |
| Пропорции барабана | Зависят от задачи | Часто относительно длинный |
| Футеровка | Защищает корпус и поднимает шары | Защищает корпус и контролирует стержни |
| Движение | Мног方向ное | В основном параллельно оси |
| Разгрузка | Сливная или решётчатая | Сливная, концевая или центральная периферийная |
| Основной риск | Неправильный состав шаровой загрузки | Изгиб и спутывание стержней |
Отношение длины к диаметру зависит от модели и задачи. Фиксированное отношение не должно быть единственным критерием.
6. Разгрузка и классификация
Разгрузка шаровой мельницы
Часто применяется сливная или решётчатая разгрузка.
Сливная применяется для тонкого мокрого измельчения.
Решётчатая обеспечивает более быстрый вывод материала и может использоваться для относительно грубого продукта.
Шаровые мельницы часто работают в замкнутой схеме с гидроциклоном или спиральным классификатором.
Тонкие частицы переходят на следующую стадию, а крупные возвращаются на доизмельчение.
Разгрузка стержневой мельницы
Может применяться сливная, концевая периферийная или центральная периферийная разгрузка.
Сливная обычно связана с мокрым измельчением.
Концевая периферийная уменьшает время пребывания.
Центральная периферийная может применяться для грубого измельчения и песка.
Внешнее грохочение или классификация всё равно необходимы при строгом контроле крупности.
7. Различия областей применения
Применение шаровой мельницы
Шаровые мельницы широко используются для:
Золотых, медных и железных руд
Свинцово-цинковых флотационных схем
Тонкого измельчения перед выщелачиванием
Цементного клинкера
Известняка и промышленных минералов
Керамики и химического сырья
Шлака и других подходящих материалов
Они предпочтительны, когда главной задачей является тонкость или раскрытие минералов.
Применение стержневой мельницы
Стержневые мельницы применяются для:
Искусственного песка
Грубого измельчения руды
Первой стадии перед шаровой мельницей
Подготовки к минеральному разделению
Ограничения образования мелочи
Некоторых схем переработки нерудных материалов
Пригодность зависит от конкретного материала. Стержневую мельницу нельзя автоматически считать лучшей для любого липкого, влажного, мягкого или абразивного материала.
8. Различия энергопотребления
Ни одна машина не является более эффективной во всех условиях.
Энергопотребление зависит от:
Крупности питания
Крупности продукта
Измельчаемости
Размеров мельницы
Размера и загрузки тел
Расхода питания
Мокрого или сухого режима
Открытой или замкнутой схемы
Эффективности классификации
Механического состояния
Стержневая мельница может эффективно использовать энергию при контролируемом грубом измельчении, поскольку не требуется измельчать все частицы до тонкого состояния.
Шаровая мельница подходит для тонкого продукта благодаря большему числу контактов.
Сравнение должно проводиться при одинаковом материале, расходе и требуемой крупности.
9. Износ и обслуживание
Износ шаровой мельницы
Основные компоненты:
Шары
Футеровки
Разгрузочные решётки
Футеровки цапф
Подшипники
Шестерня и зубчатый венец
Расход зависит от абразивности, качества шаров и режима.
Износ стержневой мельницы
Основные компоненты:
Стержни
Футеровки
Разгрузочные элементы
Подшипники
Шестерня и зубчатый венец
Диаметр стержней уменьшается. Их необходимо пополнять, а согнутые и сломанные — удалять.
Стержневая мельница не всегда имеет меньший износ. Сравнение должно выполняться при одинаковой задаче.
10. Различия производительности
Производительность нельзя сравнивать только по объёму барабана.
Она зависит от:
Характеристики питания + Крупность питания + Крупность продукта + Требуемая энергия + Размеры + Мощность + Загрузка тел + Разгрузка + Классификация
Шаровая мельница, производящая тонкий продукт, выполняет больше работы по сокращению размера, чем стержневая, производящая песок.
Текущие линейки XINGAONAI:
| Оборудование | Питание | Производительность | Назначение |
|---|---|---|---|
| Стержневая мельница для песка | ≤30 мм | 80–500 т/ч | Песок и контролируемое грубое измельчение |
| Шаровая мельница | ≤20 мм | 10–248 т/ч | Тонкое измельчение и раскрытие минералов |
Это разные семейства оборудования. Их нельзя сравнивать только по тоннажу.
11. Мокрое и сухое измельчение
Обе мельницы могут работать в мокром или сухом режиме.
Мокрое измельчение
Распространено в обогащении, поскольку:
Уменьшает пылеобразование
Облегчает транспортирование пульпы
Совместимо с гидроциклонами
Интегрируется с флотацией и мокрой сепарацией
Необходимы управление водой, насосы и обезвоживание.
Сухое измельчение
Применяется, когда:
Продукт должен оставаться сухим
Вода ограничена
Вода ухудшает свойства материала
Последующий процесс работает с сухим порошком
Требуются аспирация, вентиляция и контроль влажности.
Выбор мокрого или сухого режима не определяет сам по себе выбор типа мельницы.
12. Когда выбирать стержневую мельницу?
Рассмотрите её, если:
Требуется относительно крупный продукт
Необходимо ограничить мелочь
Производится искусственный песок
Подготавливается питание шаровой мельницы
Нужна селективная первая стадия
Крупность питания контролируется
Возможно безопасно обслуживать стержни
Она обычно не является первым выбором для особо тонкого продукта.
13. Когда выбирать шаровую мельницу?
Рассмотрите её, если:
Требуется тонкое измельчение
Раскрытие минералов определяет извлечение
Используется гидроциклон или классификатор
Продукт поступает на флотацию или выщелачивание
Измельчается клинкер или промышленный минерал
Требуются мокрые и сухие конфигурации
Возможно управлять шаровой загрузкой
Размер следует выбирать по требуемой тонкости и измельчаемости, а не только по производительности.
14. Могут ли они работать вместе?
Да. В некоторых схемах стержневая мельница устанавливается перед шаровой.
Дробление ↓ Стержневая мельница: грубое измельчение ↓ Шаровая мельница: тонкое измельчение ↓ Классификация ↓ Минеральное разделение
Стержневая мельница подготавливает питание и ограничивает мелочь на первой стадии. Шаровая завершает раскрытие минералов.
Две стадии увеличивают инвестиции, требования к фундаментам, автоматике и обслуживанию. Их следует использовать только при подтверждённом технологическом преимуществе.
Таблица выбора
| Требование | Вероятный выбор | Причина |
|---|---|---|
| Искусственный песок | Стержневая | Контролируемое грубое измельчение |
| Тонкое питание флотации | Шаровая | Возможность тонкого измельчения |
| Первая стадия перед шаровой | Стержневая | Подготовка контролируемого питания |
| Цементный клинкер | Шаровая | Производство порошка |
| Ограничение мелочи | Стержневая | Селективное действие |
| Тонкое раскрытие минералов | Шаровая | Больше точек контакта |
| Грубое мокрое измельчение | Зависит | Требуется оценка материала |
| Сухой промышленный порошок | Обычно шаровая | Подходит для тонких сухих продуктов |
| Продукт песчаной крупности | Стержневая | Совместима с замкнутым грохочением |
| Неопределённая задача | Испытания | Выбор зависит от измельчаемости |
Информация для выбора
Передайте производителю:
Название и состав материала
Твёрдость и абразивность
Максимальную крупность
Гранулометрический состав
Требуемую производительность
Крупность продукта
Требуемую степень раскрытия
Влажность
Мокрый или сухой режим
Открытую или замкнутую схему
Последующий классификатор или грохот
Местоположение и электроснабжение
Ответственный поставщик не должен выбирать окончательную модель только по тоннажу.
Заключение
Главное различие заключается в мелющих телах и характере контакта.
Стержневые мельницы обычно выбирают для контролируемого грубого измельчения, производства песка и первой стадии. Шаровые мельницы применяются для тонкого измельчения и раскрытия минералов.
Ни одна машина не является автоматически лучшей, более эффективной или дешёвой. Выбор зависит от материала, питания, продукта, производительности и всей технологической схемы.
Сравните Шаровую мельницу XINGAONAI и Стержневую мельницу для производства песка, а затем предоставьте реальные условия проекта для подтверждения модели.
