Выбор винтовой мойки для мелкозернистого материала нельзя выполнять только путем сравнения требуемой производительности с паспортным показателем в тоннах в час. Оборудование должно одновременно справляться с твердым материалом и технологической водой, обеспечивая требуемый гранулометрический состав, удержание мелких фракций и влажность готового продукта.
Недостаточно крупная машина может терять полезный мелкий песок через перелив, выдавать слишком влажный продукт или перегружаться при изменении питания. Чрезмерно крупная установка увеличивает капитальные затраты, расход воды и установленную мощность, не обязательно улучшая качество песка.

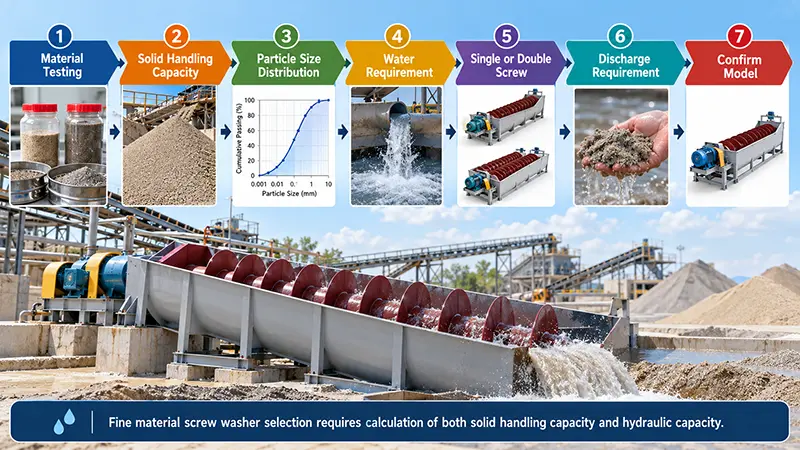

До выбора спиральной машины для мойки песка необходимо определить четыре исходных параметра:
Производительность по сухому твердому
Полный гранулометрический состав питания
Общий расход технологической воды
Требования к готовому продукту
Эти данные важнее общего расхода пульпы или приблизительной производительности линии.
1. Сначала определите требования к продукту
Выбор следует начинать с характеристик готового продукта, а не с модели оборудования.
Необходимо определить:
Максимальную крупность продукта
Минимальную крупность, которую необходимо сохранить
Допустимое содержание глины, ила и пыли
Допустимую долю материала мельче 300 мкм
Допустимую долю материала мельче 75 мкм
Требуемую влажность разгрузки
Будет ли песок складироваться, транспортироваться или сразу подаваться дальше
Если необходимо сохранить значительную долю мелкого песка, мойка должна иметь достаточную площадь спокойной зоны, низкую скорость перелива и соответствующую скорость спирали. При необходимости интенсивного удаления ультратонких частиц потребуются другие настройки.
Без четкого определения требуемой границы разделения правильно выбрать оборудование невозможно.

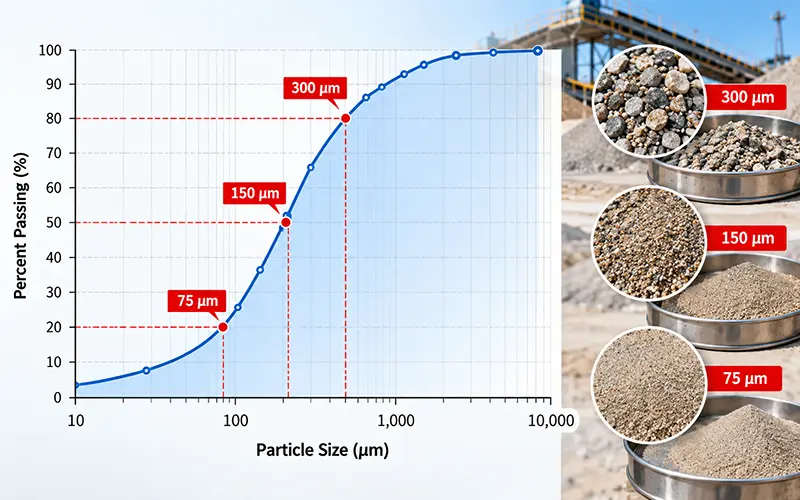

2. Проанализируйте полный гранулометрический состав
Одной максимальной крупности питания недостаточно. Два материала с одинаковой верхней крупностью и производительностью могут вести себя совершенно по-разному при различном содержании мелких частиц.
Анализ должен включать:
| Класс крупности | Необходимая информация | Значение |
|---|---|---|
| Более 5 мм | Массовая доля | Показывает необходимость предварительного удаления крупного материала |
| 5–2 мм | Массовая доля | Влияет на нагрузку и крутящий момент |
| 2 мм–300 мкм | Массовая доля | Основная часть извлекаемого песка |
| Менее 300 мкм | Массовая доля | Влияет на удержание мелочи и скорость спирали |
| Менее 150 мкм | Массовая доля | Помогает прогнозировать потери с переливом |
| Менее 75 мкм | Массовая доля | Влияет на расход воды и удаление ила |
Доля материала мельче примерно 300 мкм особенно важна для выбора рабочей скорости и производительности. Содержание класса мельче 75 мкм помогает определить количество глины, ила или нежелательных ультратонких частиц, которые должны удаляться с переливом.
При переработке кварцевого и промышленного песка могут потребоваться дополнительные минералогические анализы. Помимо мойки, схема может включать классификацию, оттирку или магнитную сепарацию.
Для понимания места мойки в общей технологической схеме можно использовать материал как камень превращается в искусственный песок.
3. Рассчитайте производительность по твердому
Производительность мойки следует рассчитывать по сухому твердому, а не по общей массе пульпы.
Используйте формулу:
Расчетная производительность = нормальная подача сухого материала × коэффициент пиковой нагрузки
Например, при нормальной производительности 80 т/ч и возможном кратковременном увеличении подачи на 20 %:
80 × 1,20 = 96 т/ч
Следовательно, мойку необходимо проверять при нагрузке не менее 96 т/ч с учетом гранулометрии, плотности и сложности промывки.
Не следует использовать максимальную паспортную производительность как постоянный рабочий режим. Необходим резерв для колебаний питания, неравномерной загрузки и износа.
Эффективную производительность могут снижать:
Высокое содержание мелких частиц
Большое количество глины
Липкий материал
Высокая плотность
Пониженная скорость спирали
Ограниченная пропускная способность перелива
Изношенные или неправильно установленные лопасти
4. Отдельно проверьте пропускную способность по воде
Винтовая мойка воспринимает две разные нагрузки:
Сухие твердые частицы, транспортируемые спиралью
Воду и взвешенные частицы, проходящие через ванну
Механической производительности может быть достаточно, но площадь отстаивания или пропускная способность перелива могут оказаться недостаточными.
Необходимо определить:
Воду, добавляемую в точке питания
Воду, поступающую вместе с пульпой
Расход промывочной воды
Объем оборотной воды
Общий расход перелива
Ожидаемую концентрацию взвешенных частиц
Если через небольшую машину проходит слишком много воды, скорость перелива увеличивается и полезный песок уносится. При недостаточном расходе воды глина и ил отделяются неэффективно.
Расход должен соответствовать ширине ванны, площади водной поверхности и длине переливного порога.

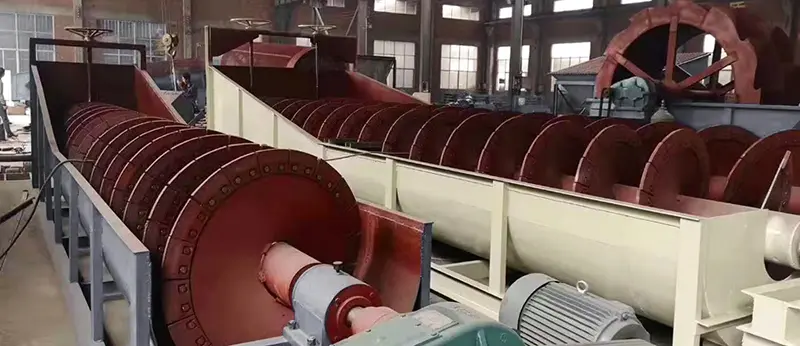

5. Выберите односпиральную или двухспиральную машину
Односпиральная мойка обычно подходит для умеренной производительности, стабильного питания и проектов с ограниченным пространством или бюджетом.
Преимущества:
Простая конструкция
Более низкая стоимость
Меньше движущихся деталей
Удобное обслуживание
Подходит для малых и средних линий
Двухспиральная машина имеет большую рабочую ширину и обычно обеспечивает более высокую пропускную способность по твердому и воде.
Она предпочтительна, когда:
Требуется высокая производительность
Питание содержит много мелких частиц
Объем пульпы велик
Требуется более широкая зона отстаивания
Характеристики питания значительно меняются
Планируется увеличение производства
Выбор нельзя основывать только на тоннаже. Необходимо совместно оценить расход воды, требуемое удержание мелочи, ширину ванны и доступное пространство.
Различия между типами оборудования рассмотрены в статье колесная и спиральная пескомойка: какую выбрать.
6. Согласуйте скорость спирали с производительностью
Скорость вращения влияет на транспортирование, время пребывания материала и извлечение мелких частиц.
Повышенная скорость может:
Увеличить транспортную производительность
Ускорить прохождение материала
Сократить время пребывания
Увеличить потери мелких фракций
Повысить влажность разгрузки
Пониженная скорость может:
Увеличить время осаждения
Улучшить удержание мелкого песка
Увеличить продолжительность промывки
Снизить механическую производительность
Вызвать перегрузку при прежней подаче
При снижении скорости для сохранения мелкого песка одновременно уменьшается пропускная способность. Поэтому выбирать машину только по паспортной таблице нельзя.
Частотный привод полезен при изменениях гранулометрии, но не способен компенсировать изначально недостаточные размеры ванны или спирали.
7. Оцените спокойную зону и переливной порог
Разделение мелких частиц происходит главным образом в водной ванне в нижней части мойки.
Большая спокойная зона позволяет тяжелым песчинкам осесть до достижения перелива. Маленькая или турбулентная ванна облегчает унос полезной мелочи.
Необходимо оценить:
Эффективную площадь водной поверхности
Положение точки питания
Расстояние от питания до перелива
Расположение перегородок
Длину переливного порога
Глубину воды
Турбулентность возле перелива
Поток питания не должен направляться прямо к переливу. Перегородки должны распределять пульпу и предотвращать гидравлическое короткое замыкание.
Вода должна равномерно переливаться по всей ширине порога. Неравномерный поток указывает на перекос, засорение или неправильное распределение воды.
8. Определите требуемую влажность разгрузки
Спиральная мойка обеспечивает предварительное обезвоживание при подъеме очищенного материала по наклонной ванне. Однако влажность разгружаемого песка может быть слишком высокой для немедленного складирования или перевозки.
Определите:
Максимально допустимую влажность
Допустимое время стекания воды
Необходимость немедленной транспортировки
Допустимость стока воды со склада
Приоритет возврата технологической воды
Если требуется более сухой продукт, мойку следует объединить с обезвоживающим грохотом.
Комбинированная схема позволяет:
Снизить конечную влажность
Улучшить устойчивость штабеля
Вернуть больше воды
Уменьшить потери материала
Упростить транспортирование
При проектировании полной схемы полезно изучить руководство как спроектировать установку промывки песка.
9. Учтите абразивность и изнашиваемые детали
Кварцевый песок, искусственный песок, гранитный отсев и многие минеральные пески обладают высокой абразивностью.
Проверьте:
Материал и толщину лопастей
Сменные износостойкие накладки
Футеровку ванны
Защиту нижней опоры
Уплотнение вала
Коэффициент запаса редуктора
Доступ для замены деталей
Наличие запасных частей
При высокой абразивности дополнительные вложения в сменные износостойкие элементы могут снизить объем сварочных работ, простои и долгосрочные затраты.
10. Данные для окончательного выбора модели
| Параметр | Требуемая информация |
|---|---|
| Материал | Речной, искусственный, кварцевый или минеральный песок |
| Производительность | Нормальная и пиковая подача сухого материала |
| Крупность питания | Максимальный размер |
| Гранулометрия | Полный ситовой анализ |
| Мелкие фракции | Доля мельче 300 и 75 мкм |
| Глина | Тип и процентное содержание |
| Пульпа | Концентрация твердого или отношение воды к твердому |
| Расход воды | Питание, орошение и оборотная вода |
| Требования к продукту | Гранулометрия и допустимое содержание мелочи |
| Влажность | Максимальная влажность разгрузки |
| Абразивность | Низкая, средняя или высокая |
| Монтаж | Площадь, высота и фундамент |
| Коммуникации | Электропитание и давление воды |
| Последующее оборудование | Конвейер, гидроциклон, склад или грохот |
Без этих данных поставщик сможет подготовить только предварительное предложение.
11. Распространенные ошибки
Выбор только по т/ч
Паспортные таблицы основаны на определенных условиях и не учитывают автоматически влияние глины, воды, мелких частиц и сниженной скорости.
Игнорирование расхода воды
Достаточная механическая производительность не означает достаточную гидравлическую пропускную способность.
Учет только максимального размера
При необходимости сохранять мелкий песок полный гранулометрический состав важнее верхней крупности.
Выбор минимально допустимой модели
Постоянная работа возле максимума оставляет мало резерва для изменений питания и износа.
Ожидание удаления любых загрязнений
Мойка удаляет рыхлую глину, ил и легкие примеси. Прочные глинистые покрытия могут потребовать оттирки.
Игнорирование влажности продукта
При немедленном складировании или перевозке после мойки может потребоваться обезвоживающий грохот.
Заключение
Правильный выбор винтовой мойки требует учета не только паспортной производительности, но и подачи сухого твердого, расхода воды, гранулометрического состава, удержания мелких частиц и влажности готового продукта.
Начните с репрезентативного ситового анализа и четкой спецификации продукта. Затем проверьте механическую и гидравлическую производительность, число спиралей, скорость, площадь спокойной зоны, конструкцию перелива и необходимость последующего обезвоживания.
Такой подход снижает потери мелкого песка, предотвращает перегрузки и обеспечивает стабильное качество продукта в реальных условиях эксплуатации.
