Выбор правильной дробилки — одно из самых важных решений при проектировании дробильной установки. Среди наиболее часто используемых дробилок сжатия в горнодобывающей промышленности и производстве заполнителей — гирационные дробилки и конусные дробилки. Хотя они используют схожий принцип дробления, они предназначены для разных стадий процесса и предлагают различные преимущества в зависимости от применения.
Многие полагают, что эти машины взаимозаменяемы, поскольку обе используют подвижный и неподвижный конус для дробления материалов путем сжатия. Однако понимание разницы между гирационной и конусной дробилкой необходимо для максимизации эффективности производства, снижения эксплуатационных расходов и продления срока службы оборудования.
В этом руководстве сравниваются гирационные дробилки и конусные дробилки, включая их принципы работы, структурные различия, производительность, области применения, затраты и советы по выбору, которые помогут определить, какая машина лучше подходит для вашей операции.
Что такое гирационная дробилка?
Гирационная дробилка — это тяжелая дробилка первичного дробления, предназначенная для переработки крупных пород непосредственно из горных или карьерных взрывных работ.
Она оснащена вертикальным главным валом с конической дробящей головкой (подвижным конусом), который вращается внутри неподвижного конуса. Материал дробится непрерывно по мере продвижения вниз по дробящей камере.
Поскольку дробление происходит непрерывно, а не периодически, гирационные дробилки способны перерабатывать чрезвычайно большие объемы.
Типичный размер загружаемого материала:
До 1500 мм
Типичная производительность:
1000–10 000 т/ч
Области применения включают:
Добычу твердых пород
Медные рудники
Переработку железной руды
Карьеры известняка
Крупные заводы по производству заполнителей
Что такое конусная дробилка?
Конусная дробилка в основном используется для вторичного, третичного или четвертичного дробления после того, как материал уже прошел через первичную дробилку.
Как и гирационная дробилка, она использует подвижный и неподвижный конус для сжатия материала. Однако дробящая камера короче и круче, что делает ее идеальной для получения более мелких и однородных фракций заполнителя.
Типичный размер загружаемого материала:
35–300 мм
Типичная производительность:
50–1200 т/ч
Конусные дробилки широко используются в:
Производстве заполнителей
Горно-обогатительных комбинатах
Производстве машинного песка
Железнодорожном балласте
Дорожном строительстве
Принцип работы гирационной дробилки
Гирационная дробилка работает путем непрерывного дробления сжатием.
Эксцентриковый механизм заставляет подвижный конус вращаться внутри неподвижного, создавая непрерывно изменяющийся дробящий зазор.
Процесс дробления включает следующие этапы:
Крупные породы поступают в верхнюю часть дробилки.
Вращающийся подвижный конус сжимает материал против неподвижного конуса.
Материал разрушается под действием сжатия.
Раздробленная порода перемещается вниз под действием силы тяжести.
Измельченный материал выходит через нижнее отверстие.
Поскольку дробление происходит в течение всего вращения, материал обрабатывается непрерывно, что обеспечивает очень высокую производительность.

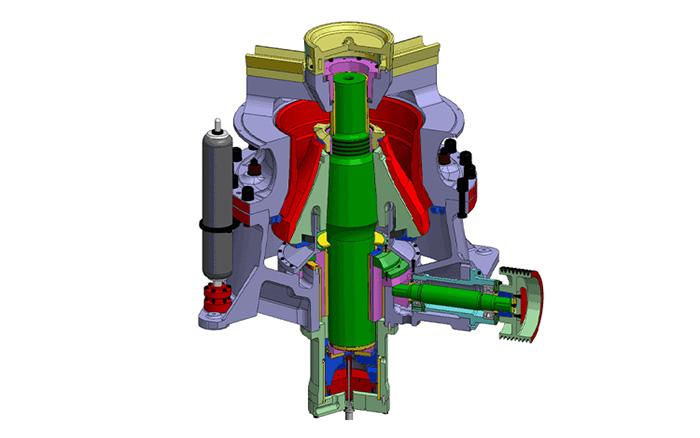

Принцип работы конусной дробилки
Конусная дробилка также использует сжатие для уменьшения размера материала.
Подвижный конус вращается эксцентрично внутри неподвижного, многократно сжимая материал до тех пор, пока он не станет достаточно мелким, чтобы пройти через разгрузочное отверстие.
В отличие от гирационной дробилки, конусная дробилка перерабатывает уже измельченный материал и ориентирована на производство хорошо формированных заполнителей с точными размерами частиц.
Поскольку дробящая камера оптимизирована для более мелких материалов, конусные дробилки обеспечивают отличную форму продукта и стабильный гранулометрический состав.
Разница между гирационной и конусной дробилкой
Хотя две машины выглядят похожими, они существенно различаются по конструкции, производительности и назначению.
| Характеристика | Гирационная дробилка | Конусная дробилка |
|---|---|---|
| Стадия дробления | Первичная | Вторичная / Третичная |
| Размер загрузки | До 1500 мм | 35–300 мм |
| Производительность | 1000–10 000 т/ч | 50–1200 т/ч |
| Дробящая камера | Глубокая и крутая | Короткая и компактная |
| Режим работы | Непрерывное дробление | Периодическое сжатие |
| Размер продукта | Крупный | От мелкого до среднего |
| Установка | Обычно подземная или крупные стационарные заводы | Стационарные и мобильные установки |
| Первоначальные инвестиции | Высокие | Умеренные |
| Обслуживание | Более сложное | Проще |
| Лучшее применение | Крупные рудники | Переработка заполнителей и минералов |
Сравнение размера загружаемого материала
Одно из самых больших различий заключается в способности принимать материал определенного размера.
Гирационная дробилка
Может напрямую принимать взорванную породу из рудника без предварительного дробления.
Типичный размер загрузки:
800–1500 мм
Конусная дробилка
Требует материал, который уже был измельчен первичной дробилкой.
Типичный размер загрузки:
35–300 мм
По этой причине конусные дробилки почти никогда не используются в качестве первичных дробилок на крупных горнодобывающих предприятиях.
Сравнение производительности
Если главный приоритет — максимальная производительность, гирационные дробилки имеют явное преимущество.
Гирационная дробилка
Типичная производительность:
1000–10 000 т/ч
Идеально подходит для:
Крупных открытых рудников
Заводов по производству известняка высокой мощности
Переработки железной руды
Конусная дробилка
Типичная производительность:
50–1200 т/ч
Идеально подходит для:
Производства заполнителей
Карьеров среднего размера
Заводов по производству машинного песка
Сравнение размера продукта
Гирационная дробилка
Производит крупный материал, подходящий для вторичного дробления.
Типичный размер разгрузки:
150–300 мм
Конусная дробилка
Производит гораздо более мелкие заполнители.
Типичный размер разгрузки:
5–50 мм
Конусные дробилки также обеспечивают более стабильный размер частиц, что делает их идеальными для производства высококачественных заполнителей.
Энергопотребление
Обе машины являются энергоэффективными дробилками сжатия.
Однако:
Гирационные дробилки потребляют больше общей мощности из-за своей огромной производительности.
Конусные дробилки обычно требуют меньшей установленной мощности, но потребляют больше энергии на тонну при перегрузке.
Правильный выбор размера машины необходим для оптимизации энергоэффективности.
Сравнение обслуживания
Гирационная дробилка
Техническое обслуживание часто требует:
Замены футеровки с использованием тяжелого подъемного оборудования
Большего времени простоя
Специализированного обслуживающего персонала
Конусная дробилка
Обслуживание обычно проще.
Регламентное обслуживание включает:
Замену подвижного и неподвижного конусов
Проверку систем смазки
Осмотр подшипников
Регулировку закрытой стороны (CSS)
Благодаря своей модульной конструкции конусные дробилки легче и быстрее обслуживать.
Сравнение затрат
Инвестиционные затраты существенно различаются.
| Параметр | Гирационная дробилка | Конусная дробилка |
|---|---|---|
| Первоначальные инвестиции | Очень высокие | Умеренные |
| Стоимость фундамента | Высокая | Ниже |
| Время установки | Дольше | Короче |
| Эксплуатационные расходы | Ниже на тонну на крупных заводах | Ниже для заводов средней мощности |
| Запасные части | Дорогие | Более экономичные |
Хотя гирационные дробилки требуют более высоких первоначальных инвестиций, они часто обеспечивают более низкую стоимость на тонну на крупных горнодобывающих предприятиях благодаря своей исключительной производительности.
Сравнение областей применения
Применение гирационной дробилки
Лучше всего подходит для:
Рудников железной руды
Медных рудников
Золотых рудников
Крупных карьеров известняка
Станций первичного дробления
Применение конусной дробилки
Идеально подходит для:
Производства заполнителей
Железнодорожного балласта
Дорожного строительства
Заводов по производству машинного песка
Обогатительных фабрик
Многие дробильные установки используют обе машины в одной производственной линии.
Могут ли гирационная и конусная дробилка работать вместе?
Да. На крупных горнодобывающих предприятиях и предприятиях по производству заполнителей эти машины часто дополняют друг друга.
Типичный процесс дробления:
Гирационная дробилка – Первичное дробление крупной взорванной породы.
Конусная дробилка – Вторичное дробление.
Конусная дробилка – Третичное дробление для получения более мелкого заполнителя.
Центробежно-ударная дробилка (опционально) – Окончательная формовка и производство машинного песка.
Такая комбинация максимизирует эффективность производства, обеспечивая получение высококачественных заполнителей с стабильным размером частиц.
Как выбрать между гирационной и конусной дробилкой
При выборе правильной дробилки учитывайте следующие факторы:
Выберите гирационную дробилку, если:
Вам необходимо первичное дробление.
Размер загружаемого материала превышает 500 мм.
Производительность превышает 1000 т/ч.
Вы управляете крупным горнодобывающим или карьерным проектом.
Низкая стоимость на тонну является долгосрочным приоритетом.
Выберите конусную дробилку, если:
Материал уже прошел первичное дробление.
Требуется среднее или мелкое дробление.
Важна высококачественная форма заполнителя.
Ваша производительность ниже 1200 т/ч.
Вам нужна дробилка для стационарных или мобильных дробильных установок.
Выбор правильной дробилки для максимальной производительности
Понимание разницы между гирационной и конусной дробилкой необходимо для проектирования эффективной дробильной установки. Хотя обе машины основаны на дроблении сжатием, они предназначены для разных целей. Гирационная дробилка превосходит в первичном дроблении крупных пород с исключительно высокой производительностью, в то время как конусная дробилка оптимизирована для вторичного и третичного дробления, обеспечивая более мелкие частицы и превосходную форму продукта.
Для большинства крупных горнодобывающих операций гирационная дробилка, за которой следуют одна или несколько конусных дробилок, обеспечивает наиболее эффективное решение. Выбирая правильную дробилку для каждого этапа процесса, операторы могут повысить производительность, снизить эксплуатационные расходы и производить высококачественные заполнители или минеральные продукты.
