Процесс обогащения чешуйчатого графита: как сохранить крупные чешуйки

Чешуйчатый графит является ценным промышленным минералом с применением в огнеупорах, смазках, проводящих материалах, компонентах батарей и передовых углеродных продуктах. Его отличная электрическая проводимость, термическая стабильность и химическая стойкость делают его незаменимым во многих отраслях промышленности.

Однако коммерческая ценность чешуйчатого графита определяется не только содержанием углерода. Размер чешуек и их целостность являются одинаково критическими факторами. Крупные чешуйки обычно имеют более высокую цену на рынках, где важны такие физические характеристики, как расширяемость, кристалличность и морфология частиц.

Это создает уникальную задачу в процессе обогащения чешуйчатого графита. Процесс должен достигать двух целей одновременно:

• Эффективно раскрывать графит от минералов пустой породы

• Сохранять как можно больше крупных чешуек

В этом руководстве объясняется полный процесс обогащения чешуйчатого графита и предлагаются практические стратегии защиты ценных крупных чешуек на протяжении всей технологической схемы.

Что такое обогащение чешуйчатого графита?

Обогащение чешуйчатого графита — это процесс повышения качества природной графитовой руды путем отделения чешуек графита от нежелательных минералов пустой породы, таких как кварц, полевой шпат, слюда и другие силикаты.

Цель — получить товарный концентрат с:

• Высоким содержанием фиксированного углерода

• Высоким извлечением графита

• Желательным распределением размера чешуек

• Минимальным повреждением крупных чешуек

• Стабильным качеством продукта

В отличие от многих других минералов, где тонкое измельчение является стандартной практикой, переработка графита требует более осторожного подхода. Графит имеет естественную слоистую, мягкую структуру, что делает его подверженным разрушению при дроблении и измельчении. Как только крупная чешуйка разрушается на более мелкие частицы, уменьшение размера является необратимым—нет способа восстановить исходный размер чешуйки.

По этой причине процесс обогащения графита должен проектироваться вокруг принципа селективного раскрытия, а не максимизации интенсивности измельчения.

Почему размер чешуек важен при обогащении графита?

Природный чешуйчатый графит встречается в виде отдельных чешуек, вкрапленных в окружающую породу. При обогащении эти чешуйки должны быть отделены от пустой породы.

Крупные чешуйки особенно ценны, поскольку они обладают отличными физическими свойствами по сравнению с мелким графитом:

Однако более крупные чешуйки не всегда имеют более высокую цену на всех рынках. Идеальный размер чешуек зависит от конкретного применения, требований клиента и спецификаций продукта. Некоторые применения лучше работают с мелким или среднечешуйчатым графитом.

Поэтому цель процесса обогащения чешуйчатого графита должна состоять в получении правильного сочетания размеров чешуек для целевого рынка, а не в максимизации крупных чешуек в ущерб общему извлечению.

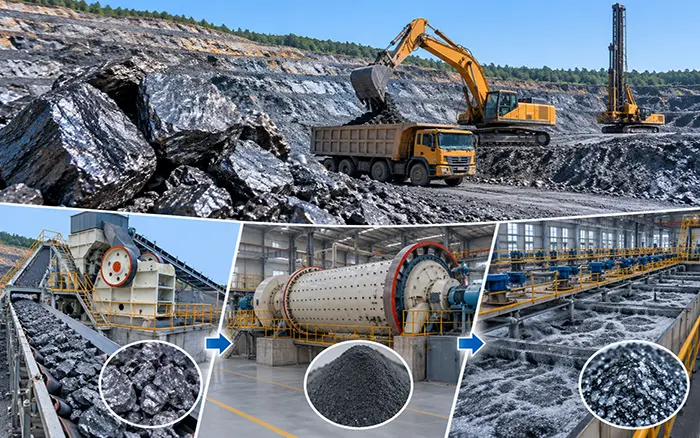

Типичная технологическая схема обогащения чешуйчатого графита

Обычная обогатительная фабрика графита следует общей технологической схеме, которая может быть адаптирована для разных типов руды:

Дробление → Измельчение → Классификация → Черновая флотация → Домол → Очистная флотация → Обезвоживание → Сушка

Точная конфигурация значительно варьируется в зависимости от:

• Минералогии руды

• Содержания графита и характеристик раскрытия

• Естественного распределения размера чешуек

• Спецификаций концентрата и требований рынка

Что отличает переработку графитовой руды от других видов обогащения, так это тщательный контроль, необходимый на каждом этапе для предотвращения ненужного разрушения чешуек.

Этап 1: Контролируемое дробление

Цель дробления — уменьшить размер руды до подходящего для измельчения и последующего обогащения.

Оборудование первичного дробления, такое как щековые дробилки, может использоваться, за которым следуют вторичные дробилки, такие как конусные дробилки, в зависимости от твердости руды и требований к производительности.

Однако дробление не должно быть более агрессивным, чем необходимо. Если графит уже хорошо раскрыт от вмещающей породы при относительно крупном размере, чрезмерное дробление может повредить ценные чешуйки до того, как они даже попадут во флотационную схему.

Как уменьшить повреждение чешуек при дроблении

Несколько практических мер помогают минимизировать разрушение чешуек:

• Избегать ненужных стадий дробления—использовать минимальную требуемую степень измельчения

• Использовать соответствующие настройки дробилки—тщательно регулировать закрытую сторону

• Контролировать максимальный размер питания—удалять материал завышенного размера перед поступлением в дробилку

• Грохочение между стадиями—удалять тонкие частицы, не требующие дальнейшего дробления

• Контролировать гранулометрический состав—отслеживать размеры чешуек после каждой стадии

Цель на этом этапе — подготовить руду к контролируемому раскрытию, а не получить максимально мелкий дробленый продукт.

Этап 2: Измельчение и классификация

Измельчение часто является наиболее критической стадией, когда целью является сохранение крупных чешуек графита.

Графит может быть тесно связан с минералами пустой породы, поэтому некоторое измельчение необходимо для обнажения поверхности графита для флотации. Однако чрезмерное измельчение может разрушать чешуйки и увеличивать количество мелкого графита.

Поэтапное измельчение: лучший подход

Вместо измельчения всей руды до очень мелкого размера перед флотацией распространенной стратегией является поэтапное измельчение и флотация:

Первичное измельчение → Черновая флотация → Домол концентрата → Очистная флотация

Этот поэтапный подход позволяет извлекать раскрытый графит раньше, избегая ненужного дополнительного измельчения.

Роль классификации

Гидроциклоны обычно используются в замкнутых схемах измельчения для отделения тонких частиц от более крупного материала. Эффективная классификация помогает:

• Предотвращать возврат уже раскрытого графита в мельницу

• Снижать циркуляционную нагрузку

• Защищать крупные чешуйки от повторного измельчения

• Повышать общую эффективность схемы

Оптимальная крупность измельчения должна устанавливаться на основе лабораторных испытаний, а не приниматься на основе других месторождений. Измельчать только настолько, насколько необходимо, и извлекать раскрытый графит как можно раньше.

Этап 3: Черновая флотация

Естественно гидрофобная поверхность графита делает флотацию графита эффективным методом разделения для большинства чешуйчатых графитовых руд.

После измельчения пульпа поступает на стадию черновой флотации, где вводятся пузырьки воздуха. Частицы графита прикрепляются к пузырькам и поднимаются в пену, в то время как гидрофильная пустая порода остается в пульпе.

Черновой концентрат обычно содержит:

• Высокую долю графита

• Некоторые остаточные минералы пустой породы

• Диапазон размеров чешуек

Цель черновой флотации — эффективно извлечь графит и подготовить концентрат для последующего повышения качества на очистных стадиях.

Важные условия флотации

Важные рабочие переменные во флотационной схеме переработки графита включают:

• Плотность пульпы

• Дозировку и тип реагентов

• Выбор и концентрацию пенообразователя

• Расход воздуха

• Скорость импеллера

• Время флотации

• pH пульпы

• Количество очистных стадий

Поскольку графит естественно флотируем, избыточное добавление реагентов не обязательно полезно. Слишком агрессивная флотация может увеличить унос пустой породы и усложнить очистку.

Этап 4: Домол графитового концентрата

Домол часто используется для улучшения раскрытия между графитом и оставшимися минералами пустой породы. Однако эта стадия требует особенно тщательного контроля.

Домол также является одним из самых больших рисков для сохранения крупных чешуек.

Если весь графитовый концентрат домалывается многократно, раскрытые чешуйки могут ненужно превращаться в тонкие частицы.

Стратегия селективного домола

Более селективный подход включает:

• Классификацию промежуточного концентрата в первую очередь

• Домол только фракции, требующей дополнительного раскрытия

• Возврат раскрытого материала непосредственно на очистные стадии

Этот целенаправленный подход минимизирует ненужное разрушение уже раскрытых чешуек графита, одновременно улучшая общее качество концентрата.

Цель домола должна основываться на минералогических испытаниях—если графит уже достаточно раскрыт, дополнительное измельчение дает мало пользы, увеличивая производство тонких частиц.

Этап 5: Очистная флотация

После черновой флотации и, при необходимости, домола, графитовый концентрат проходит через одну или несколько стадий очистной флотации.

Очистная флотация удаляет остаточную пустую породу и повышает содержание фиксированного углерода в конечном концентрате.

Упрощенная схема очистки может выглядеть так:

Черновой концентрат → Домол (при необходимости) → Очистка 1 → Очистка 2 → Конечный концентрат

Количество очистных стадий зависит от:

• Требуемого качества концентрата

• Минералогии руды

• Рыночных спецификаций

Цель — достичь требуемой чистоты без создания ненужных потерь или повреждения ценной структуры чешуек.

Как сохранить крупные чешуйки графита: ключевые принципы

Сохранение крупных чешуек требует внимания ко всей технологической схеме, а не только к одному оборудованию.

1. Минимизация переизмельчения

Самый фундаментальный принцип прост: не измельчать частицы графита больше необходимого. Меньший размер частиц не означает автоматически лучшее извлечение. Если графит уже раскрыт, дальнейшее уменьшение размера уничтожает ценность без соответствующей выгоды.

2. Использование поэтапного измельчения вместо агрессивного тонкого измельчения

Когда графит лишь частично раскрыт, поэтапное измельчение обычно предпочтительнее, чем немедленное измельчение всего питания до очень мелкого размера. После каждой стадии измельчения классификация удаляет достаточно раскрытые частицы из схемы измельчения, сокращая ненужное время пребывания.

3. Разделение крупных чешуек, где это уместно

Если руда содержит значительную долю естественно крупных чешуек графита, классификация по размеру может быть включена в технологическую схему. Фракции с крупным графитом могут обрабатываться отдельно, что позволяет применять разные условия работы к каждой фракции.

4. Контроль перемешивания и обработки пульпы

Интенсивное механическое перемешивание может повредить хрупкие частицы графита, особенно после раскрытия. Выбор насосов, транспортировка пульпы и интенсивность перемешивания должны проектироваться с учетом целостности чешуек.

5. Избегание ненужного домола концентрата

Как только чешуйка графита раскрыта и извлечена, она не должна автоматически возвращаться в схему измельчения. Конструкция схемы должна предусматривать возможности для удаления ценных крупных чешуек перед дополнительными стадиями уменьшения размера.

6. Непрерывный мониторинг распределения размера чешуек

Анализ продукта должен включать не только содержание углерода и извлечение, но и распределение графита по различным фракциям размера чешуек. Регулярный мониторинг помогает выявлять проблемы до того, как они повлияют на качество продукта.

Оборудование, используемое при обогащении чешуйчатого графита

Типичная обогатительная фабрика графита может включать следующее оборудование:

Выбор оборудования всегда должен основываться на лабораторных испытаниях и фактических характеристиках конкретной графитовой руды, а не на общих предположениях.

Факторы, влияющие на извлечение крупных чешуек

Несколько факторов влияют на конечное распределение размера чешуек и успех обогащения чешуйчатого графита:

Текстура руды

Способ, которым графит присутствует во вмещающей породе, определяет, сколько измельчения требуется для раскрытия. Крупные, хорошо развитые чешуйки, слабо связанные с пустой породой, легче сохранить.

Размер зерна графита

Естественно крупный графит может требовать другой стратегии измельчения, чем тонковкрапленный графит.

Интенсивность измельчения

Более высокая интенсивность может увеличить раскрытие, но также увеличивает разрушение графита. Необходим баланс.

Время пребывания

Более длительное время пребывания в измельчительном оборудовании увеличивает степень уменьшения размера—и риск повреждения чешуек.

Циркуляционная нагрузка

Избыточный циркулирующий материал подвергает частицы графита повторному измельчению, увеличивая образование тонких частиц.

Выбор оборудования

Различные технологии измельчения и дробления создают разные механические нагрузки на материал. Выбор имеет значение.

Оптимизация технологической схемы для извлечения крупных чешуек

Практическая стратегия оптимизации следует этим шагам:

Шаг 1: Характеристика графитовой руды и определение естественного распределения размера чешуек.

Шаг 2: Определение размера, при котором графит становится адекватно раскрытым.

Шаг 3: Испытание различных условий дробления и измельчения для нахождения оптимального баланса.

Шаг 4: Введение флотации как можно раньше после достижения достаточного раскрытия.

Шаг 5: Домол только той фракции, которая требует дополнительного раскрытия.

Шаг 6: Использование очистной флотации для повышения качества концентрата.

Шаг 7: Анализ конечного концентрата по содержанию углерода и распределению размера чешуек.

Шаг 8: Сравнение извлечения, ценности продукта, энергопотребления и эксплуатационных расходов.

Этот подход помогает сбалансировать металлургическую эффективность с коммерческой ценностью различных графитовых продуктов.

Распространенные ошибки при переработке чешуйчатого графита

Избегайте этих распространенных ошибок при переработке графитовой руды:

Слишком тонкое измельчение в начале

Агрессивное измельчение всей руды перед флотацией создает ненужный мелкий графит и разрушает крупные чешуйки.

Фокус только на извлечении углерода

Высокое общее извлечение не обязательно означает, что фабрика производит наиболее коммерчески ценный продукт.

Игнорирование распределения размера чешуек

Если размер чешуек важен для конечного продукта, он должен контролироваться на протяжении всего процесса.

Использование слишком большого количества стадий домола

Дополнительное измельчение должно иметь четкую металлургическую цель. Если оно не улучшает раскрытие, оно вредит целостности чешуек.

Проектирование без испытаний руды

Графитовые месторождения значительно различаются по минералогии и характеристикам раскрытия. Технологическая схема, разработанная без репрезентативных испытаний, вряд ли будет работать как ожидается.

Лабораторные испытания перед проектированием фабрики

Лабораторные испытания особенно важны для графитовых проектов. Полезные испытания включают:

• Минералогический анализ

• Гранулометрический анализ

• Анализ раскрытия

• Испытания дробления

• Испытания измельчения

• Флотационные испытания

• Испытания домола

• Испытания очистной флотации

• Анализ размера чешуек

• Испытания качества концентрата

Результаты определяют, обеспечивает ли поэтапное измельчение и флотация измеримое преимущество перед более интенсивным измельчением. Полупромышленные испытания затем подтверждают технологическую схему в условиях, более близких к коммерческой эксплуатации.

Оценка качества графитового концентрата

Качество графитового концентрата оценивается по нескольким критериям:

Успешный процесс обогащения графита оптимизирует все эти параметры вместе, а не только один изолированно.

Заключение

Ключом к успешному процессу обогащения чешуйчатого графита является селективное раскрытие. Графит должен быть эффективно отделен от пустой породы при избегании ненужной механической обработки, которая может разрушать ценные крупные чешуйки.

Контролируемое дробление, поэтапное измельчение, эффективная классификация, тщательно оптимизированная флотация и селективный домол — все это способствует лучшему сохранению крупных чешуек.

Самый важный принцип прост: не измельчать графит больше необходимого.

Однако оптимальная технологическая схема зависит от конкретного месторождения. Размер зерна графита, состав вмещающей породы, характеристики раскрытия, естественное распределение чешуек, спецификации концентрата и последующие применения должны учитываться.

Для месторождений, где крупные чешуйки графита имеют значительную коммерческую ценность, сохранение размера чешуек должно рассматриваться как основная цель проектирования наряду с содержанием графита и извлечением.
