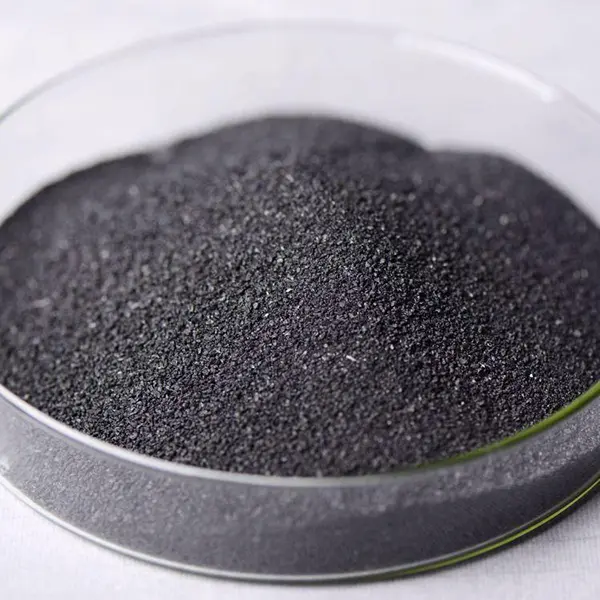

Высокочистый графит является важным материалом для передовых промышленных применений, включая литий-ионные батареи, электронику, огнеупоры, смазки и другие высокопроизводительные продукты. По сравнению с обычным графитовым концентратом, высокочистый графит требует гораздо более строгого контроля содержания углерода и уровня примесей.
Типичный процесс очистки графита начинается с графитового концентрата, полученного при обогащении, обычно включающем дробление, измельчение и флотацию. Затем используется дополнительная очистка для удаления остаточных минеральных примесей и повышения содержания фиксированного углерода.
Подходящий метод очистки зависит от исходного графитового концентрата, состава примесей, целевой чистоты, характеристик частиц и конечного применения. Основные подходы включают химическую очистку, термическую очистку и комбинированную обработку.
1. Что такое высокочистый графит?
Высокочистый графит обычно относится к графиту с очень высоким содержанием фиксированного углерода и низким уровнем металлических и минеральных примесей.
Графитовый концентрат после флотации все еще может содержать примеси, такие как:
Кремний
Алюминий
Железо
Кальций
Магний
Сера
Другие минеральные элементы
Требуемая чистота зависит от конечного использования. Традиционный промышленный графит может допускать более высокий уровень примесей, в то время как такие применения, как материалы для батарей, передовая электроника и специальный графит, могут требовать гораздо более строгих спецификаций.
Поэтому очистка графита — это не просто повышение содержания углерода. Это селективное удаление примесей при сохранении физических характеристик, требуемых конечным продуктом.
2. Почему необходима очистка графита?
Флотация может эффективно обогащать многие природные графитовые руды, но некоторые примеси остаются прикрепленными к графитовому концентрату или заключенными в нем.
Эти примеси могут негативно влиять на производительность графита в требовательных применениях.
Например, определенные металлические примеси могут влиять на электрические или электрохимические свойства, в то время как минеральные остатки могут влиять на термическое поведение и химическую стабильность.
Очистка может обеспечить несколько преимуществ:
Более высокое содержание фиксированного углерода
Более низкое содержание золы
Снижение металлических примесей
Улучшенную стабильность продукта
Лучшую пригодность для высокоценных применений
Необходимый уровень очистки должен определяться спецификациями предполагаемого графитового продукта.
3. Технологическая схема процесса очистки графита
Упрощенный маршрут переработки высокочистого графита может быть:
Графитовая руда → Дробление → Измельчение → Флотация → Графитовый концентрат → Очистка → Промывка → Сушка → Высокочистый графит
Фактический процесс может значительно варьироваться.
Флотационный концентрат может подвергаться дополнительному измельчению или классификации перед очисткой, если остаточные примеси недостаточно раскрыты.
После очистки материал может требовать промывки, фильтрации, сушки и контроля размера частиц перед превращением в готовую продукцию.
Поэтому стадия очистки должна рассматриваться как часть полной технологической схемы переработки графита, а не как изолированная операция.
4. Основные методы очистки графита
Три основных подхода:
Химическая очистка
Термическая очистка
Комбинированная химическая и термическая очистка
Каждый метод имеет различные эксплуатационные требования, преимущества, ограничения и подходящие применения.
5. Химическая очистка графита
Химическая очистка использует подходящие реагенты для растворения или удаления минеральных примесей, сохраняя структуру графита в значительной степени неповрежденной.
Обычно рассматриваемые химические системы включают кислотную обработку, щелочную обработку или комбинации различных реагентов.
Упрощенный процесс можно описать так:
Графитовый концентрат → Химическая обработка → Растворение примесей → Промывка → Фильтрация → Сушка
Конкретная система реагентов зависит от минералогии и типа присутствующих примесей.
Преимущества
Химическая очистка может быть эффективной для удаления многих минеральных примесей при относительно умеренных температурах.
Она также может быть подходящей для графитовых концентратов, где примеси трудно удалить с помощью только физического обогащения.
Соображения
Химическая очистка требует тщательного управления:
Расходом реагентов
Условиями реакции
Требованиями к промывке
Сточными водами
Остаточными химикатами
Коррозией
Экологическим контролем
Химия очистки должна выбираться на основе репрезентативных испытаний, а не стандартного реагентного рецепта.
6. Кислотное выщелачивание для очистки графита
Кислотное выщелачивание является одним из возможных подходов химической очистки.
Во время обработки кислота реагирует с восприимчивыми минеральными примесями и превращает их в растворимые соединения, которые затем могут быть отделены от графита.
Процесс обычно включает:
Кислотная обработка → Разделение твердой и жидкой фаз → Промывка → Фильтрация → Сушка
Разные минералы по-разному реагируют на кислотную обработку. По этой причине минералогический состав графитового концентрата является важным фактором при проектировании процесса.
Кислотная очистка может обеспечить существенное удаление примесей, когда целевые примеси химически восприимчивы к выбранной обработке.
Однако расход кислоты и требования к очистке сточных вод должны быть включены в общую оценку процесса.
7. Щелочная или комбинированная химическая обработка
Некоторые графитовые концентраты содержат примеси, которые не удаляются эффективно с помощью одной кислотной обработки.
В таких случаях может рассматриваться щелочная или комбинированная химическая обработка.
Цель — улучшить удаление конкретных минералов-примесей с помощью различных химических реакций.
Точная последовательность зависит от:
Состава примесей
Минеральных ассоциаций
Качества концентрата
Требуемой чистоты
Совместимости реагентов
Экологических требований
Поэтому индивидуальная схема химической очистки может быть более эффективной, чем применение одной и той же обработки к каждому графитовому месторождению.
8. Термическая очистка графита
Термическая очистка использует очень высокие температуры для удаления летучих примесей или содействия отделению нежелательных компонентов.
Типичный маршрут термической очистки может включать:
Графитовый концентрат → Высокотемпературная обработка → Удаление примесей → Охлаждение → Обработка продукта
Термическая обработка может давать графит чрезвычайно высокой чистоты при подходящих условиях.
Однако она обычно требует значительной энергии и специального оборудования.
Атмосфера печи, температура, время пребывания, характеристики питания и состав примесей должны тщательно контролироваться.
9. Химическая vs термическая очистка графита
| Фактор | Химическая очистка | Термическая очистка |
|---|---|---|
| Основной механизм | Химическое удаление примесей | Высокотемпературная обработка |
| Рабочая температура | Обычно ниже | Очень высокая |
| Потребность в энергии | Относительно ниже | Высокая |
| Потребность в реагентах | Да | Обычно ниже химическое потребление |
| Сточные воды | Требуют управления | Обычно меньше технологической воды |
| Оборудование | Реакторы, фильтры, промывочные системы | Высокотемпературная печная система |
| Подходящие применения | Многие высокочистые продукты | Применения с очень высокой чистотой |
| Ключевое соображение | Химическое и водоотводное управление | Энергия и контроль печи |
Ни один метод не является универсально лучшим.
Выбор должен основываться на профиле примесей, целевой чистоте, масштабе производства, экологических требованиях и общей экономике.
10. Комбинированная химическая и термическая очистка
Некоторые проекты могут выигрывать от комбинирования химической и термической обработки.
Например, химическая обработка может сначала удалить большую часть минеральных примесей, в то время как термическая обработка используется впоследствии для достижения более высокого уровня чистоты.
Упрощенный маршрут:
Флотационный концентрат → Химическая очистка → Промывка → Сушка → Термическая очистка → Высокочистый графит
Комбинированный процесс может обеспечить большую гибкость удаления примесей, но также увеличивает сложность процесса и капитальные вложения.
Является ли это экономически оправданным, зависит от требуемой спецификации конечного продукта.
11. Роль флотации графита перед очисткой
Очистка обычно должна рассматриваться после получения подходящего графитового концентрата.
Флотация может удалить значительную часть минералов пустой породы до химической или термической очистки.
Это важно, поскольку удаление как можно большего количества примесей с помощью обогащения может снизить нагрузку на стадию очистки.
Типичная стратегия:
Сначала обогащение → Затем очистка
Улучшение качества флотационного концентрата может снизить расход реагентов, потребности в энергии и нагрузку на очистку.
12. Важность измельчения и раскрытия
Эффективность очистки частично зависит от того, как примеси присутствуют в графитовом концентрате.
Если минералы-примеси физически заключены в частицах графита, может потребоваться дополнительное уменьшение размера перед определенными этапами разделения или очистки.
Однако графит относительно мягок по сравнению со многими ассоциированными минералами, поэтому чрезмерное измельчение может создавать нежелательные тонкие частицы и изменять гранулометрический состав.
Поэтому цель состоит в достижении адекватного раскрытия без ненужной деградации графита.
13. Промывка и разделение твердой и жидкой фаз
Химическая очистка дает смесь, содержащую графит, растворенные примеси и технологические химикаты.
Поэтому эффективная промывка необходима.
Стадия промывки помогает удалить:
Остаточные реагенты
Растворенные примеси
Растворимые соли
Продукты реакции
После промывки фильтрация или другой метод разделения твердой и жидкой фаз может использоваться для снижения влажности перед сушкой.
Плохая промывка может оставлять остаточные химикаты или растворимые загрязнители в графитовом продукте, потенциально влияя на конечное качество.
14. Сушка высокочистого графита
После очистки и промывки графит обычно содержит значительное количество влаги.
Система сушки снижает влажность до требуемого уровня продукта.
В зависимости от производственной мощности и требований к продукту, подходящее сушильное оборудование может включать промышленные сушилки, предназначенные для тонких минеральных материалов.
Контроль температуры важен, поскольку конечный продукт может иметь строгие спецификации по влажности, размеру частиц и физическим свойствам.
15. Оборудование для очистки графита
Установка для производства высокочистого графита может требовать такого оборудования, как:
| Стадия | Типичное оборудование |
|---|---|
| Подготовка питания | Бункер, конвейер, питатель |
| Химическая обработка | Реакционный бак или реактор |
| Разделение твердой и жидкой фаз | Фильтр-пресс, вакуум-фильтр |
| Промывка | Промывочные баки или многостадийная промывочная система |
| Сушка | Промышленная сушилка |
| Термическая очистка | Высокотемпературная печь |
| Обработка газов | Скруббер и система очистки выхлопных газов |
| Обработка продукта | Конвейер, хранение, упаковочное оборудование |
Окончательный перечень оборудования зависит от выбранной технологии очистки и масштаба производства.
16. Факторы, влияющие на эффективность очистки графита
Несколько факторов определяют, может ли процесс очистки достичь требуемого качества продукта.
Качество исходного концентрата
Более качественный флотационный концентрат обычно снижает нагрузку на последующую очистку.
Минералогия примесей
Химическое поведение примесей определяет, насколько легко они могут быть удалены.
Целевая чистота
Более высокие требования к чистоте обычно требуют более интенсивной обработки или дополнительных стадий очистки.
Размер частиц
Размер частиц влияет на кинетику реакции, доступность примесей, фильтрацию и обработку продукта.
Условия реагентов
Химическая концентрация, температура, время реакции и соотношение твердого и жидкого могут влиять на удаление примесей.
Термические условия
Для термической очистки критичны температура, атмосфера, время пребывания и конструкция печи.
17. Как спроектировать установку для переработки высокочистого графита
Практический процесс проектирования может следовать нескольким шагам.
Шаг 1: Характеристика графитового концентрата
Определение фиксированного углерода, золы, гранулометрического состава и основных элементов-примесей.
Шаг 2: Идентификация минералов-примесей
Минералогический анализ помогает определить, как примеси связаны с графитом.
Шаг 3: Определение спецификации продукта
Установление целевого содержания углерода и допустимых уровней примесей на основе целевого рынка.
Шаг 4: Проведение испытаний очистки
Сравнение химических, термических или комбинированных методов очистки в контролируемых лабораторных условиях.
Шаг 5: Оценка промывки и фильтрации
Определение эффективности удаления остаточных химикатов и растворенных примесей.
Шаг 6: Оптимизация сушки и обработки продукта
Обеспечение соответствия конечного продукта требованиям по влажности и размеру частиц.
Шаг 7: Проведение экономической и экологической оценки
Сравнение капитальных затрат, энергопотребления, потребностей в реагентах, очистки сточных вод, контроля выбросов и ценности продукта.
Шаг 8: Подтверждение технологической схемы
Полупромышленные испытания могут помочь проверить стабильность процесса перед строительством коммерческой установки.
18. Очистка графита для аккумуляторных применений
Применения графита, связанные с батареями, обычно требуют строгого контроля чистоты и характеристик частиц.
Поэтому графитовый концентрат, предназначенный для аккумуляторных применений, может требовать большего, чем обычная флотация.
В зависимости от спецификации продукта, последующая переработка может включать:
Высокочистую очистку
Классификацию по размеру частиц
Формовку
Сфероидизацию
Поверхностное покрытие
Сушку
Контроль качества
Очистка — это лишь часть подготовки графита для передовых аккумуляторных применений.
Требуемый процесс должен определяться спецификациями конечного анодного материала, а не предположением, что обычного графитового концентрата достаточно.
19. Экологические аспекты
Экологический менеджмент является важной частью проектирования установки очистки графита.
Химическая очистка может генерировать кислые или щелочные сточные воды, содержащие растворенные минералы и остаточные реагенты. Поэтому могут потребоваться системы очистки и рециркуляции.
Термическая очистка может включать высокое энергопотребление и может требовать соответствующих систем обработки газов и контроля выбросов.
Ответственный проект установки должен учитывать:
Очистку сточных вод
Рециркуляцию воды
Хранение химикатов
Контроль газов и пыли
Управление твердыми отходами
Безопасность работников
Энергоэффективность
Экологический контроль должен быть интегрирован в проект процесса с самого начала.
20. Как улучшить процесс очистки графита
Оптимизация процесса должна быть направлена на достижение требуемой чистоты без ненужной обработки.
Несколько подходов могут помочь:
Улучшить качество флотационного концентрата.
Удалять легко отделяемую пустую породу перед очисткой.
Выбирать реагенты в соответствии с минералогией примесей.
Оптимизировать условия реакции с помощью испытаний.
Улучшить эффективность промывки.
Снизить ненужное потребление воды.
Оптимизировать фильтрацию и сушку.
Извлекать и рециркулировать технологическую воду, где это практически возможно.
Контролировать уровни примесей на протяжении всего процесса.
Лучшая схема очистки не обязательно та, которая достигает максимально возможной чистоты. Она должна обеспечивать требуемую спецификацию продукта при экономически и экологически устойчивых затратах.
Заключение
Процесс очистки графита предназначен для удаления остаточных примесей из графитового концентрата и производства продукта с чистотой, требуемой для его предполагаемого применения.
Химическая очистка, термическая очистка и комбинированные процессы являются основными подходами. Подходящий метод зависит от графитового концентрата, минералогии примесей, целевой чистоты, масштаба производства, энергозатрат и экологических требований.
Успешный проект по производству высокочистого графита должен начинаться с хорошо охарактеризованного флотационного концентрата и систематических лабораторных испытаний. Очистка должна затем интегрироваться с промывкой, разделением твердой и жидкой фаз, сушкой, обработкой продукта и экологическим контролем.
Для проектов, ориентированных на требовательные применения, особенно передовые аккумуляторные материалы, очистка должна рассматриваться как часть более широкой цепочки последующей переработки. Тщательное проектирование технологической схемы и репрезентативные полупромышленные испытания могут помочь достичь стабильного качества продукта при контроле эксплуатационных расходов.
