Камнедробилка

Щековая дробилка PEV

Емкость

55–1590 т/ч

Размер подачи

Уточняется по модели
Области применения:Первичное дробление в горнодобывающей промышленности, карьерах, производстве щебня и заполнителей, строительстве и обогащении руд.
Применимые материалы:Гранит, базальт, речная галька, железная и медная руда, известняк, кварцит и другие твёрдые или абразивные горные породы.

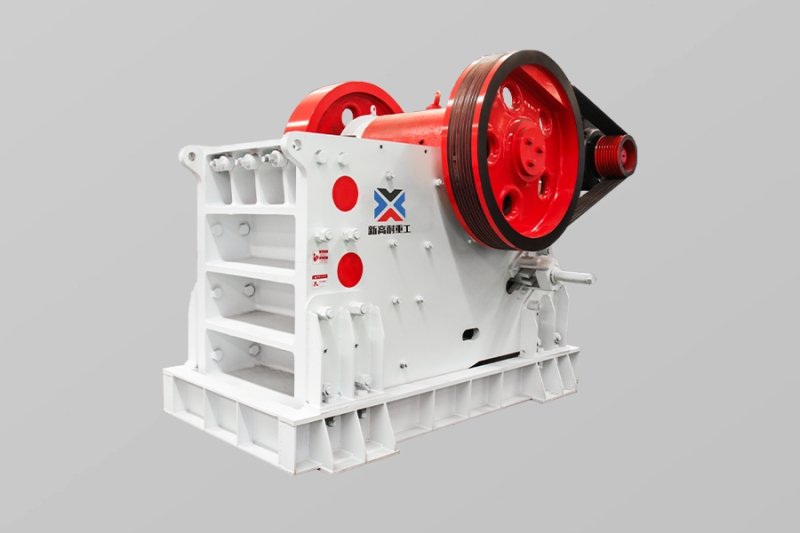

Описание продукта

Щековая дробилка серии PEV предназначена для первичного дробления на горнодобывающих предприятиях, в карьерах и на крупных линиях производства щебня и заполнителей. Номинальная производительность серии составляет 55–1590 т/ч в зависимости от модели и условий работы.

Серия оснащена разборной несварной рамой, V-образной камерой дробления и подшипниками для тяжёлых условий эксплуатации. В каталоге описаны литые стальные корпуса подшипников, интегрированное основание электродвигателя и клиновая регулировка разгрузочной щели. Эти решения облегчают монтаж, регулировку и доступ для обслуживания.

Дробилка перерабатывает гранит, базальт, речную гальку, железную и медную руду, известняк, кварцит и другие твёрдые или абразивные материалы. Обычно её устанавливают перед конусными или роторными дробилками, грохотами и последующим оборудованием.

Опубликованные размеры загрузочного отверстия составляют от 500×750 до 1500×2000 мм. Это геометрические размеры отверстия, а не максимально допустимая крупность питания. Допустимую крупность и диапазон регулировки разгрузочной щели следует уточнить для выбранной модели и материала.

При подборе учитывают крупность и гранулометрический состав питания, требуемую производительность, разгрузочную щель, прочность и абразивность породы, влажность, содержание глины, условия монтажа и возможности последующего оборудования. Каталожные диапазоны производительности являются справочными.

Преимущества продукта

Модульная несварная рама

Боковые, передняя и задняя секции соединены болтами и разбираются для транспортировки, монтажа, осмотра и замены основных узлов.

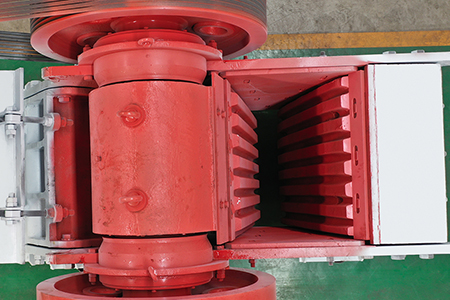

Оптимизированная камера дробления

V-образная камера и траектория движения щеки способствуют захвату материала и эффективному первичному дроблению. Результат зависит от питания и настройки оборудования.

Дробление твёрдых пород

Большое загрузочное отверстие, подшипники для тяжёлых условий и жёсткая рама позволяют работать с гранитом, базальтом, железной рудой и другими твёрдыми или абразивными материалами.

Удобство обслуживания

Доступ к изнашиваемым деталям и разборная рама облегчают осмотр и замену компонентов. Обслуживание планируют по инструкции модели и фактическому износу.

Принцип работы

Электродвигатель через ремень и шкив вращает эксцентриковый вал, обеспечивая циклическое движение подвижной щеки. При сближении щек порода сжимается между подвижной и неподвижной дробящими плитами. При раскрытии камеры материал опускается под действием силы тяжести и выходит, когда проходит через разгрузочную щель. Клиновой механизм изменяет её настройку. Размеры загрузочного отверстия, допустимая крупность питания и разгрузочная щель — разные параметры. Последние два уточняют для конкретной модели согласно её документации.

Параметры продукта

МодельРазмеры загрузочного отверстия (мм)Ширина загрузочного отверстия (мм)Глубина загрузочного отверстия (мм)Производительность (т/ч)Мощность двигателя (кВт)Масса без двигателя (кг)
PEV500×750500×75075050055–340558900
PEV600×900600×900900600120–4559012000
PEV750×1060750×10601060750155–58013222600
PEV950×1250950×12501250950290–84516039600
PEV1200×14001200×140014001200405–102520055000
PEV1200×16001200×160016001200520–127525073600
PEV1500×20001500×200020001500760–1590400144600

Ширина и глубина характеризуют геометрию загрузочного отверстия. Это не максимально допустимая крупность питания и не размер разгрузочной щели. Оба параметра необходимо уточнить для выбранной модели перед заказом. Производительность зависит от свойств и гранулометрического состава материала, влажности, разгрузочной щели и режима работы. Масса указана без электродвигателя.

Нужна помощь в выборе подходящего оборудования?
Сообщите нам тип материала, максимальный размер исходного материала, требуемую производительность и характеристики готового продукта. Наши инженеры подберут оптимальную модель оборудования и технологическое решение для вашего проекта.
Связаться с инженером

Часто задаваемые вопросы

Для первичного дробления крупнокусковых горных пород и руд в карьерах, на горнодобывающих предприятиях и линиях производства заполнителей. Она подготавливает материал для конусных или роторных дробилок, грохотов и последующего оборудования.

Гранит, базальт, речную гальку, железную и медную руду, известняк, кварцит и другие твёрдые или абразивные породы. Производительность и ресурс деталей зависят от прочности, абразивности, гранулометрического состава, влажности, глины и разгрузочной щели.

Номинальный диапазон серии — примерно 55–1590 т/ч в зависимости от модели. Фактическая производительность зависит от свойств и крупности материала, влажности, настройки разгрузочной щели, равномерности подачи и последующего оборудования. Модель подбирают под условия проекта.

Обе серии предназначены для первичного дробления. PE использует традиционную конструкцию; PEV имеет обновлённую камеру и модульную разборную раму, облегчающую перевозку, монтаж и обслуживание. Выбор зависит от производительности, питания, условий установки, обслуживания и бюджета.

Укажите максимальную крупность и гранулометрический состав питания, требуемую производительность и крупность продукта, материал, прочность, абразивность, влажность и глину. Также нужны данные о площадке, высоте, электроснабжении, питателе и последующих машинах. Размеры загрузочного отверстия не равны максимально допустимой крупности кусков: её и диапазон разгрузочной щели следует подтвердить для модели.

При штатном пуске камера должна быть пустой. После выхода на устойчивую частоту вращения включают питатель. При остановке сначала прекращают подачу и дают материалу выйти. При засоре изолируют источники энергии и соблюдают процедуры блокировки и очистки, а также руководство конкретной модели.
