Футеровка шаровой мельницы является важным защитным и функциональным компонентом промышленных шаровых мельниц, широко используемых в горнодобывающей, цементной, металлургической и химической промышленности для измельчения и переработки сыпучих материалов, таких как руды, минералы и заполнители. Как внутренняя облицовка цилиндра шаровой мельницы, футеровка выполняет несколько критических функций: защита корпуса мельницы от износа и ударов, направление движения мелющих тел (шаров) и оптимизация эффективности измельчения всего оборудования. Правильный выбор футеровки — включая тип, материал и конструкцию — имеет решающее значение для продления срока службы шаровой мельницы, снижения затрат на техническое обслуживание и обеспечения стабильного выпуска продукции.
В отличие от других компонентов шаровой мельницы, футеровка непосредственно подвергается воздействию тяжелых условий работы внутри цилиндра: постоянным ударам мелющих шаров, абразивному износу от сырья и высоким температурам, возникающим в процессе измельчения. Это делает качество и долговечность футеровки ключевым фактором общей производительности и эффективности шаровой мельницы. Ниже представлено полное руководство по футеровке шаровой мельницы, охватывающее ее типы, материалы, функции, установку и техническое обслуживание.
Основные функции футеровки шаровой мельницы
Футеровка шаровой мельницы — это не просто защитный слой; она играет активную роль в оптимизации процесса измельчения. Ее основные функции взаимосвязаны и обеспечивают эффективную и надежную работу мельницы:
1. Защита цилиндра шаровой мельницы
Основная функция футеровки — защита стального цилиндра мельницы от прямых ударов и абразивного износа. Во время работы шаровой мельницы мелющие шары и сырье с большой силой ударяются о внутреннюю стенку цилиндра; без футеровки цилиндр быстро изнашивается, покрывается трещинами и требует дорогостоящего ремонта или замены. Футеровка поглощает энергию ударов и сопротивляется абразивному износу, продлевая срок службы основной конструкции шаровой мельницы.
2. Направление движения мелющих тел
Футеровки шаровых мельниц имеют специальные профили (формы) для контроля движения мелющих шаров внутри цилиндра. Профиль футеровки определяет, движутся ли шары каскадом (плавно) или катарактом (с силой), что напрямую влияет на эффективность измельчения. Правильно спроектированная футеровка обеспечивает движение шаров таким образом, чтобы максимизировать контакт с сырьем, быстро и равномерно измельчая его до требуемого размера.
3. Оптимизация эффективности измельчения
Контролируя траекторию движения шаров и снижая потери энергии, футеровка повышает общую эффективность измельчения. Текстура и профиль поверхности футеровки минимизируют проскальзывание шаров, обеспечивая более эффективное воздействие и трение между шарами и сырьем. Это сокращает время измельчения, снижает энергопотребление и увеличивает производительность мельницы.
4. Предотвращение загрязнения материала
В приложениях, требующих высокой чистоты конечного продукта (например, в фармацевтической, пищевой промышленности или при переработке высокосортных минералов), футеровка предотвращает загрязнение сырья. Высококачественные футеровки из нетоксичных, износостойких материалов не выделяют частиц в камеру измельчения, обеспечивая чистоту и качество обрабатываемых материалов.
Распространенные типы футеровок шаровых мельниц
Футеровки шаровых мельниц доступны в различных типах, каждый из которых предназначен для определенных применений, размеров мельниц и характеристик материала. Выбор типа футеровки зависит от таких факторов, как тип сырья, размер мелющих шаров и желаемая производительность. Наиболее распространенные типы включают:
1. Футеровки шаровых мельниц с колосниковой решеткой
Футеровки с колосниковой решеткой характеризуются структурой, напоминающей решетку, которая усиливает каскадное движение мелющих шаров. Обычно используются при первичном измельчении, где крупное твердое сырье необходимо раздробить на более мелкие частицы. Конструкция решетки помогает предотвратить скопление шаров и обеспечивает равномерное измельчение. Широко применяются в горнодобывающей промышленности для переработки руд золота, меди и железа.
2. Волнообразные футеровки шаровых мельниц
Волнообразные футеровки имеют волнистый профиль, создающий более интенсивное катарактальное движение мелющих шаров. Этот тип идеален для вторичного измельчения, где сырье уже было измельчено до меньшего размера и требует более тонкого помола. Волнообразный профиль увеличивает силу удара шаров, повышая эффективность тонкого измельчения и уменьшая размер частиц конечного продукта. Широко используются на цементных заводах и предприятиях по переработке заполнителей.
3. Секционные футеровки шаровых мельниц
Секционные футеровки состоят из отдельных сегментов, которые крепятся болтами к внутренней стенке цилиндра. Эта модульная конструкция упрощает установку и замену футеровки — вместо замены всей футеровки можно заменить только изношенные сегменты. Доступны в различных профилях (решетчатый, волнообразный или плоский) и могут быть адаптированы для разных размеров и применений. Это наиболее распространенный тип футеровки в промышленных условиях.

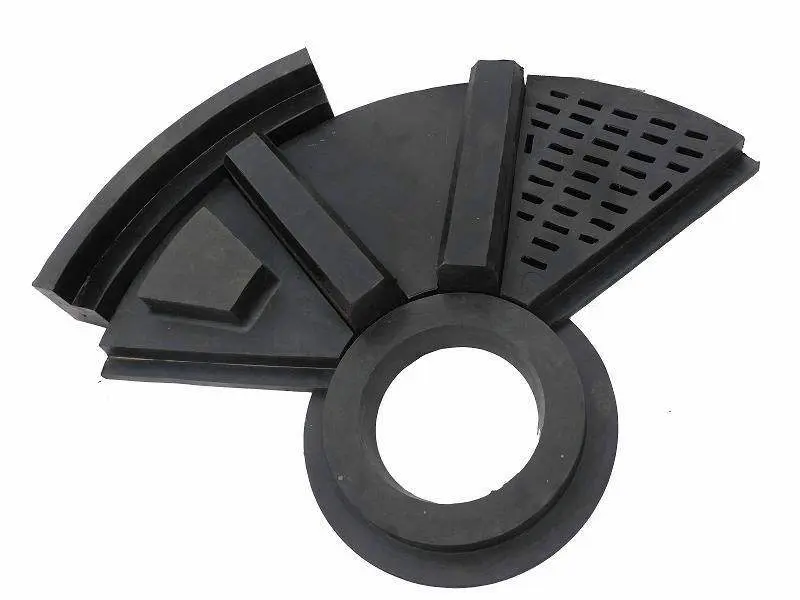

4. Резиновые футеровки шаровых мельниц
Резиновые футеровки изготавливаются из высококачественного натурального или синтетического каучука, обеспечивая отличную износостойкость, ударопоглощение и коррозионную стойкость. В отличие от стальных футеровок, они легкие, снижают шум во время работы мельницы и минимизируют износ мелющих шаров. Идеальны для измельчения абразивных, но не чрезмерно твердых материалов, таких как известняк, уголь и удобрения. Также используются в приложениях, где необходимо избегать загрязнения материала.
5. Стальные футеровки шаровых мельниц
Стальные футеровки изготавливаются из высокопрочных стальных сплавов (например, марганцовистой стали, хромистой стали или легированной стали) и предназначены для тяжелых условий измельчения. Они обеспечивают превосходную ударную стойкость и долговечность, что делает их пригодными для измельчения твердых абразивных материалов, таких как гранит, базальт и железная руда. Доступны в различных толщинах и профилях, их срок службы превышает срок службы резиновых футеровок в тяжелых условиях. Однако они тяжелее и создают больше шума во время работы.
Ключевые материалы для футеровок шаровых мельниц
Материал футеровки напрямую влияет на ее долговечность, износостойкость и производительность. Выбор материала зависит от типа измельчаемого сырья, используемых мелющих тел и условий эксплуатации мельницы. Наиболее распространенные материалы для футеровок включают:
1. Марганцовистая сталь (сталь Гадфильда)
Марганцовистая сталь является наиболее широко используемым материалом для футеровок благодаря отличной ударной стойкости и способности к наклепу. При воздействии ударов и истирания поверхность марганцовистой стали упрочняется, в то время как внутренняя сердцевина остается прочной и вязкой. Это делает футеровки из марганцовистой стали идеальными для измельчения твердых абразивных материалов в тяжелых условиях. Обычно используются в горнодобывающей, металлургической и цементной промышленности.
2. Резина
Резина (натуральная или синтетическая) является популярным материалом для футеровок в приложениях, требующих низкого уровня шума, малого износа мелющих шаров и устойчивости к коррозии. Резиновые футеровки легкие, простые в установке и обладают хорошей износостойкостью для нечрезмерно твердых материалов. Они также нетоксичны, что делает их пригодными для пищевой и фармацевтической промышленности. Однако в тяжелых высокоударных условиях их срок службы короче, чем у стальных футеровок.
3. Легированная сталь
Футеровки из легированной стали изготавливаются путем добавления легирующих элементов (таких как хром, никель или молибден) к стали, что повышает их износостойкость, прочность и коррозионную стойкость. Используются в приложениях, где мельница работает в условиях высокого давления, высоких температур или коррозионной среды. Срок службы легированных стальных футеровок превышает срок службы марганцовистых, но они дороже.
4. Полиуретан
Полиуретановые футеровки легкие, гибкие и обладают отличной износостойкостью и химической стойкостью. Идеальны для измельчения материалов, склонных к прилипанию к футеровке, так как полиуретан имеет антипригарную поверхность. Также снижают шум и износ мелющих шаров, но не подходят для высокоударных приложений, так как менее ударопрочны, чем сталь или резина.

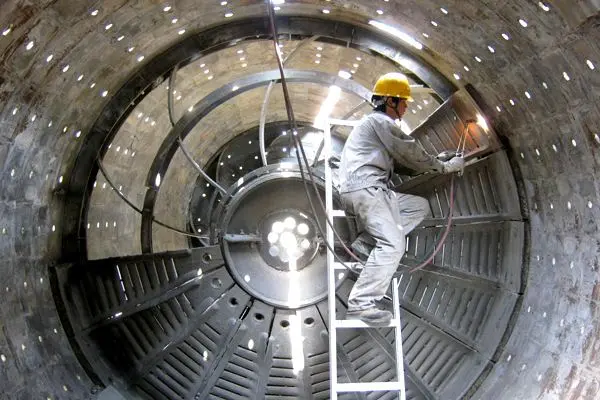

Рекомендации по установке и замене футеровок шаровых мельниц
Правильная установка и своевременная замена футеровок имеют решающее значение для обеспечения производительности и безопасности мельницы. Неправильная установка может привести к повреждению футеровки, снижению эффективности измельчения и даже к отказу оборудования. Следуйте этим рекомендациям по установке и замене футеровки:
1. Подготовка перед установкой
Перед установкой новой футеровки тщательно очистите внутреннюю стенку цилиндра от мусора, ржавчины или фрагментов старой футеровки. Осмотрите цилиндр на наличие трещин, деформаций или повреждений — устраните любые проблемы перед установкой новой футеровки. Проверьте болты, гайки и прокладки, используемые для крепления футеровки, убедившись, что они в хорошем состоянии и совместимы с типом футеровки.
2. Правильное выравнивание футеровки
При установке секционных футеровок убедитесь, что каждый сегмент правильно выровнен относительно соседних, без зазоров или перекрытий. Неправильно выровненные футеровки могут вызывать неравномерный износ, повышенную вибрацию и снижение эффективности измельчения. Используйте уровень и измерительные инструменты для обеспечения ровной и надежной установки.
3. Правильная затяжка болтов
Затягивайте болты, используемые для крепления футеровки, до рекомендуемого момента, следуя инструкциям производителя. Чрезмерная затяжка может повредить футеровку или болты, а недостаточная затяжка может привести к смещению футеровки во время работы, вызывая износ и повреждения. Проверьте затяжку болтов после первых часов работы, так как вибрация может их ослабить.
4. Своевременная замена
Регулярно контролируйте состояние футеровки на предмет признаков износа, повреждений или истончения. Общие признаки необходимости замены футеровки включают чрезмерный износ поверхности, трещины, отверстия или снижение эффективности измельчения. Заменяйте футеровку до того, как она износится слишком сильно, так как поврежденная футеровка может вызвать повреждение цилиндра и других компонентов, что приведет к дорогостоящим простоям.
Рекомендации по техническому обслуживанию футеровок шаровых мельниц
Правильное техническое обслуживание футеровок может продлить их срок службы, снизить затраты на замену и обеспечить работу мельницы с максимальной эффективностью. Следуйте этим рекомендациям по техническому обслуживанию:
1. Регулярный осмотр
Проводите ежедневные визуальные осмотры футеровки для проверки признаков износа, повреждений или ослабленных болтов. Проводите детальный еженедельный осмотр для измерения толщины футеровки и выявления скрытых повреждений. Ведите журнал осмотров для отслеживания скорости износа и планирования замены.
2. Поддержание чистоты футеровки
Регулярно очищайте футеровку от налипшего материала, который может вызывать неравномерный износ и снижать эффективность измельчения. Используйте щетку, воздушный компрессор или воду низкого давления для очистки поверхности футеровки — избегайте использования воды высокого давления, которая может повредить футеровку или цилиндр.
3. Оптимизация работы шаровой мельницы
Эксплуатируйте мельницу в рекомендованных пределах (скорость, загрузка и скорость подачи) для снижения износа футеровки. Избегайте перегрузки мельницы, так как это увеличивает силу удара по футеровке и ускоряет износ. Обеспечьте правильное дробление сырья перед подачей в мельницу, снижая ударную нагрузку на футеровку.
4. Выбор высококачественных футеровок
Инвестируйте в высококачественные футеровки от известных производителей. Высококачественные футеровки изготавливаются из долговечных материалов, спроектированы для работы в тяжелых условиях и обеспечивают лучшую производительность и более длительный срок службы, чем некачественные футеровки. Хотя они могут иметь более высокую начальную стоимость, они снижают долгосрочные затраты на обслуживание и замену.
Заключение
Футеровка шаровой мельницы является критическим компонентом, влияющим на производительность, долговечность и эффективность промышленных шаровых мельниц. Ее роль в защите цилиндра, направлении мелющих тел и оптимизации процесса измельчения невозможно переоценить. Понимая различные типы, материалы, функции и требования к техническому обслуживанию футеровок, вы можете выбрать правильную футеровку для вашего применения, продлить ее срок службы и обеспечить надежную и эффективную работу вашей шаровой мельницы.
Будь то горнодобывающая, цементная или химическая промышленность, инвестиции в высококачественную футеровку и соблюдение правильных методов установки и обслуживания необходимы для снижения эксплуатационных расходов, минимизации простоев и максимизации выпуска продукции. Футеровка шаровой мельницы может быть небольшим компонентом, но она является ключевым фактором успеха ваших операций по измельчению.
