Под двигателем вибрационного грохота может подразумеваться специальный вибродвигатель с дебалансами либо отдельный электродвигатель, приводящий механический вибровозбудитель через ремни или муфту. Для этих схем требуются разные проверки при подборе замены.
Совпадение мощности исходного двигателя — только отправная точка. Необходимо также подтвердить частоту вращения, электрические характеристики, установочные размеры и существующую схему привода. Для вибродвигателя дополнительно важны параметры возбуждения и установленная масса.
Эта статья посвящена подбору двигателя для замены на грохотах горнодобывающих предприятий и производств заполнителей. Она не заменяет инженерные расчёты, необходимые для проектирования нового грохота или изменения его рабочих характеристик.

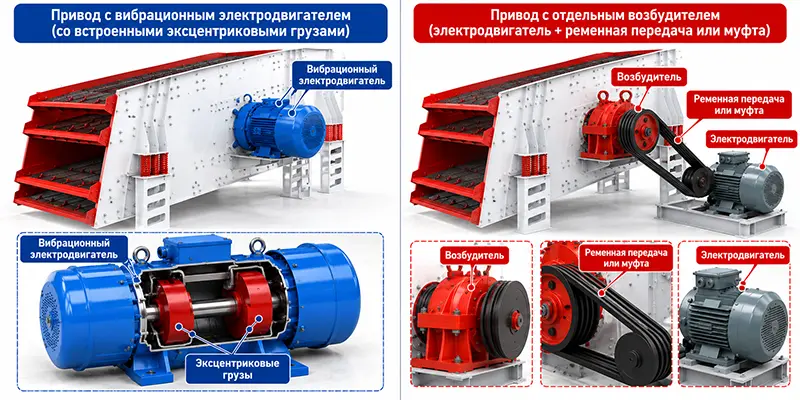

1. Определите Существующую Схему Привода
Прежде чем сравнивать варианты замены, установите, какую функцию двигатель выполняет на вашем грохоте.
Вибродвигатель с Дебалансами
Вибродвигатель объединяет электрический привод и вращающиеся неуравновешенные массы. Двигатель вращает дебалансы, создавая периодическую возмущающую силу, которая передаётся машине через крепления.
Поэтому спецификация замены включает не только электрическую мощность. Важны номинальная частота вращения, вынуждающая сила или данные дисбаланса, схема крепления и масса двигателя.
В каталогах производителей одна серия может включать разные числа полюсов, напряжения и параметры возбуждения. Это самостоятельные характеристики подбора, а не взаимозаменяемые обозначения размера двигателя. Официальные характеристики вибродвигателей OLI
Электродвигатель с Отдельным Вибровозбудителем
В этой схеме двигатель передаёт крутящий момент отдельному механизму возбуждения через передачу.
Двигатель и вибровозбудитель — разные компоненты. При подборе замены необходимо учитывать вал двигателя, шкив или муфту, рабочую частоту вращения, передаточное отношение и требования к пуску.
Например, круговой вибрационный грохот XINGAONAI использует эксцентриковый вибровозбудитель с электроприводом. В запросе на замену необходимо идентифицировать и двигатель, и связанную с ним передачу.
Не Определяйте Привод Только по Движению Грохота
«Линейный» и «круговой» описывают движение грохота, а не полную спецификацию двигателя.
Линейный вибрационный грохот может использовать спроектированную систему синхронизированных вибровозбудителей. Его название не определяет, установлены ли на нём непосредственно вибродвигатели, отдельные приводные двигатели или конкретное количество двигателей.
Для подтверждения фактической схемы используйте сборочные чертежи, заводские таблички и чёткие фотографии.
2. Проверьте Характеристики, Которые Должны Соответствовать
Двигатель для замены должен соответствовать существующему электропитанию, механическим сопряжениям и режиму работы.
| Характеристика | Что подтвердить | Почему это важно |
|---|---|---|
| Полная идентификация модели | Производитель, модель, серийный номер и существенные суффиксы | Внешне похожие двигатели могут различаться конструкцией и характеристиками |
| Номинальная мощность | Исходные кВт или л. с. и предусмотренный режим работы | Одна мощность не подтверждает совместимость |
| Напряжение, частота и число фаз | Данные таблички, питание предприятия и утверждённая схема подключения | Определяют электрическую совместимость и условия работы |
| Номинальная частота вращения и число полюсов | Обороты по табличке при указанной частоте питания | Другая скорость может изменить работу привода или возбуждение |
| Крепление | Лапы или фланец, расположение болтов и критические размеры | Двигатель должен подходить к утверждённой монтажной конструкции |
| Вал и передача | Диаметр, вылет вала, шпоночный паз, шкив или муфта | Несовместимое сопряжение может препятствовать правильному монтажу |
| Защита и окружающая среда | Исполнение оболочки, изоляция, условия среды и требуемые сертификаты | Двигатель должен соответствовать условиям установки |
| Пуск и управление | Пускатель, преобразователь частоты и защитные устройства | Замена должна работать с утверждённой системой управления |
| Масса двигателя | Установленная масса, особенно на колеблющемся узле | Изменение массы может повлиять на динамику машины |
Не согласовывайте замену только потому, что мощность и монтажные отверстия кажутся одинаковыми.
Дополнительные Проверки для Вибродвигателя
Для двигателя с дебалансами также подтвердите:
Номинальную вынуждающую силу при заданной частоте вращения.
Данные дисбаланса или статического момента, если они приведены.
Утверждённую настройку дебалансов.
Монтажную ориентацию и детали подключения.
Совместимость с другими двигателями той же системы.
Точно записывайте единицы производителя. Не путайте значение силы с массой двигателя или электрической мощностью и не переносите процентную настройку дебалансов между разными конструкциями без подтверждения.
Дополнительные Проверки для Отдельного Приводного Двигателя
Для двигателя, работающего с самостоятельным вибровозбудителем, также подтвердите:
Производителя и модель вибровозбудителя.
Требуемую рабочую частоту вращения вибровозбудителя.
Передаточное отношение шкивов или исполнение муфты.
Размеры вала и шпонки.
Требования к пуску и разгону.
Допустимые ременные нагрузки или требования к муфте.
Существующая передача является частью оценки замены. Повторное использование шкива не подтверждает автоматически его пригодность для нового двигателя.
3. Почему Одинаковой Мощности Недостаточно
Два двигателя с одинаковыми кВт могут различаться частотой вращения, моментными характеристиками, размерами вала, креплением, защитой от внешних воздействий и режимом работы.
Для вибродвигателей одинаковая мощность не гарантирует одинаковую вынуждающую силу.
Для отдельных приводных двигателей одинаковая мощность не гарантирует правильную частоту вращения вибровозбудителя или соответствие требованиям к пуску.
Поэтому замену необходимо оценивать как полную конфигурацию, а не по одному значению мощности.
Стоит Ли Установить Более Мощный Двигатель для Повышения Производительности?
Не без инженерной проверки.
Более мощный двигатель не увеличивает производительность грохочения автоматически. Ограничивающими факторами остаются механическая конструкция, система возбуждения и утверждённые рабочие условия.
Увеличение мощности может не устранить исходное ограничение процесса. Изменение частоты вращения или возбуждения также способно увеличить нагрузки на конструкцию и опоры грохота.
Рассматривайте повышение мощности как предлагаемую модернизацию оборудования, а не обычную замену запасной части.
4. Различайте Обороты Двигателя и Вибровозбудителя
Часто смешивают три величины:
Частоту электрического питания в герцах.
Частоту вращения вала двигателя в оборотах в минуту.
Частоту механического возбуждения в циклах в секунду.
Эти величины связаны, но не равны друг другу.
В асинхронном двигателе частота питания и число полюсов определяют синхронную частоту вращения. Номинальные обороты вала обычно ниже из-за скольжения.
При ременной передаче на обороты вибровозбудителя также влияет отношение диаметров шкивов. Поэтому значение на табличке двигателя может отличаться от частоты вращения механизма возбуждения.
Для механизма с одним циклом возбуждения на оборот:
Частота механического возбуждения (Гц) = Частота вращения вибровозбудителя (об/мин) ÷ 60
Это соотношение применяют только после подтверждения конструкции механизма и его фактической скорости. Оно не означает, что двигатель, подключённый к сети 50 Гц, обязательно создаёт 50 механических колебаний в секунду.
Уточните, Что Указано в Таблице Оборудования
В характеристиках грохота рядом с мощностью двигателя может быть приведён параметр, названный частотой вибрации, в об/мин.
Перед заказом установите, относится ли он к двигателю, эксцентриковому валу или другому элементу возбуждения. Нельзя считать любое значение оборотов в каталоге грохотов номинальными оборотами двигателя.
Если документация неоднозначна, запросите подтверждение у поставщика оборудования.
5. Проверьте Совместимость с 50 Гц, 60 Гц и Регулированием Скорости
Не считайте двигатель пригодным для другой частоты питания только потому, что напряжение кажется подходящим.
Проверьте утверждённые сочетания напряжения и частоты, номинальные обороты, мощность и схему подключения по табличке или документации изготовителя.
Изменение скорости влияет не только на двигатель. У вибродвигателя меняются условия возбуждения. У отдельного привода через существующую передачу могут измениться обороты вибровозбудителя.
Можно Ли Использовать Преобразователь Частоты?
Только если двигатель, контроллер и система грохота рассчитаны на предполагаемый диапазон работы.
Совместимость двигателя с преобразователем не подтверждает безопасную работу грохота при любой частоте. Разрешённый диапазон должен учитывать механизм возбуждения, охлаждение, механические ограничения и динамические характеристики машины.
Не используйте произвольное изменение частоты для компенсации неправильно подобранного двигателя.
Электрические проверки и изменения должны выполняться квалифицированным персоналом по утверждённым процедурам предприятия.
6. Проверьте Совместимость в Многодвигательной Системе
Если на грохоте установлено несколько двигателей, замену оценивают как часть этой системы.
Подтвердите требования к:
Типу двигателя и номинальным оборотам.
Электрическим характеристикам.
Параметрам возбуждения, где применимо.
Настройке дебалансов.
Положению и ориентации при монтаже.
Схеме вращения и синхронизации.
Пуску, остановке и защитному управлению.
Не все многодвигательные грохоты используют одинаковый способ синхронизации. Следуйте документации оборудования, а не общему правилу подключения или направления вращения.
Нужно Ли Менять Оба Двигателя?
Не автоматически.
Замена одного двигателя может быть допустима, если изготовитель оборудования подтверждает совместимость, а оставшийся двигатель пригоден для дальнейшей эксплуатации.
Однако совпадения только кВт отказавшего агрегата недостаточно. Различия в оборотах, параметрах возбуждения или техническом состоянии могут нарушить предусмотренную работу.
Перед определением объёма замены зафиксируйте данные и состояние всех двигателей соответствующей системы привода.
7. Убедитесь, Что Замена Двигателя Решает Проблему
Эта статья посвящена идентификации заменяемого двигателя, а не полной диагностике неисправностей. Тем не менее при решении о замене нельзя игнорировать подключённое оборудование.
Перед окончательным заказом квалифицированный персонал должен установить, связан ли дефект также с:
Заклинившим или повреждённым вибровозбудителем.
Неисправной ременной передачей или муфтой.
Ослабленным или повреждённым креплением двигателя.
Проблемами питания, пускателя или защиты.
Несогласованной модификацией привода.
Новый двигатель может подвергнуться той же неустранённой причине, которая повлияла на предыдущий.
Если причина неизвестна, исследуйте её до того, как считать замену двигателя решением. Для идентификации связанных механических компонентов используйте руководство по запчастям вибрационного грохота и их функциям.
Непосредственный осмотр требует изоляции и закрепления оборудования согласно утверждённым процедурам предприятия. Статья не является инструкцией по осмотру открытых вращающихся деталей или проверке электрических соединений под напряжением.
8. Какие Данные Отправить Перед Заказом Замены
Информативная заявка должна позволять определить грохот, двигатель и механическое соединение без предположений.
Идентификация Оборудования
Предоставьте:
Производителя и модель грохота.
Серийный или инвентарный номер.
Фотографию заводской таблички грохота.
Общую фотографию схемы привода.
Сведения о предыдущих модификациях.
Идентификация Двигателя и Вибровозбудителя
Приложите:
Чёткие фотографии всей таблички двигателя.
Номер существующей детали.
Количество двигателей в системе.
Модель и табличку вибровозбудителя, где применимо.
Записи существующих настроек дебалансов для вибродвигателей.
Не ограничивайтесь фотографией корпуса. Внешне похожие агрегаты могут иметь разные характеристики.
Монтаж и Передача
Предоставьте имеющиеся чертежи или проверенные размеры:
Лап или монтажного фланца.
Расположения крепёжных отверстий.
Диаметра и вылета вала.
Шпоночного паза.
Шкива или муфты.
Необходимых зазоров и доступного монтажного пространства.
Фотографии полезны, но не заменяют размерные чертежи, если сопряжение невозможно подтвердить визуально.
Электрические и Рабочие Условия
Укажите:
Напряжение, частоту и число фаз на объекте.
Способ пуска и схему управления.
Наличие преобразователя частоты.
Условия окружающей среды и установки.
Требуемые сертификаты по условиям среды или взрывоопасной зоне.
Заявленную неисправность и доступные отчёты обследования.
Местонахождение объекта и планируемую дату остановки.
Если исходной документации нет, чётко обозначьте недостающие сведения вместо приблизительной оценки значений.
Контрольный Список Заявки
| Информация | Имеется? |
|---|---|
| Модель и серийный номер грохота | Да / Нет |
| Полная табличка двигателя | Да / Нет |
| Фотография схемы привода | Да / Нет |
| Идентификация вибровозбудителя, если применимо | Да / Нет |
| Установочные размеры и размеры вала | Да / Нет |
| Данные шкива или муфты | Да / Нет |
| Электропитание объекта | Да / Нет |
| Данные пускателя или преобразователя частоты | Да / Нет |
| Записи модификаций и неисправностей | Да / Нет |
9. Проверьте Замену До Монтажа
До установки ответственная команда должна убедиться, что поставленный агрегат соответствует утверждённой спецификации замены.
Проверка должна охватывать:
Идентификацию двигателя и документацию.
Электрические характеристики и утверждённое подключение.
Монтажные и передаточные сопряжения.
Настройки возбуждения, где применимо.
Совместимость с остальными компонентами привода.
Требуемые настройки управления и защиты.
Утверждённые процедуры монтажа и ввода в эксплуатацию.
Установка, крепление, центровка, электрическое подключение и пуск должны выполняться по соответствующим инструкциям оборудования и двигателя.
Не применяйте универсальный момент затяжки, настройку дебалансов или рабочие обороты, взятые от другой модели грохота.
Проверяйте Схему Привода, А Не Только Мощность
Правильная замена начинается с определения, использует ли грохот вибродвигатель или отдельный электропривод вибровозбудителя.
Затем сопоставьте полную электрическую и механическую спецификацию, подтвердите совместимость с существующей системой и устраните неопределённости до заказа.
Для запроса запасной части отправьте в XINGAONAI модель грохота, табличку двигателя, данные вибровозбудителя и фотографии крепления. Мы можем рассмотреть заявку, чтобы подтвердить доступные варианты поставки и уточнить сведения, необходимые для оценки совместимости.
