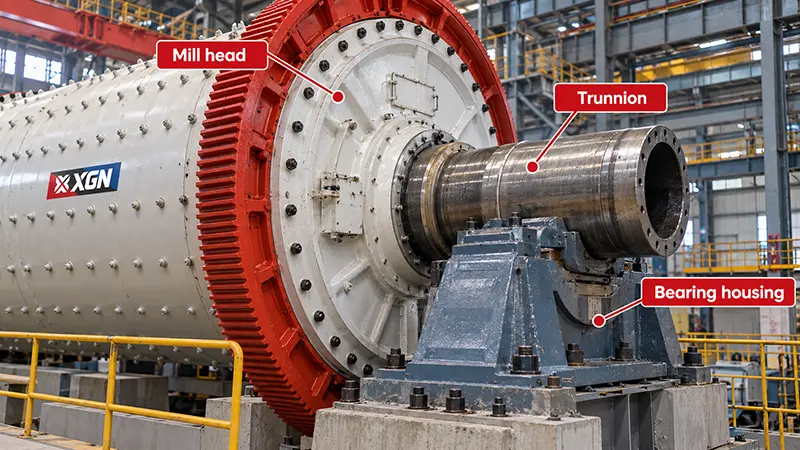

Цапфа шаровой мельницы — это полая шейка на торце мельницы с цапфовыми опорами. Её наружная опорная поверхность взаимодействует с главным подшипником и передаёт нагрузку от вращающегося узла, а центральный канал используется для загрузки или разгрузки в зависимости от конструкции мельницы.
Цапфа, её опорный подшипник и внутренняя футеровка — разные компоненты. Это важно при выяснении причин повреждения: износ футеровки, течь уплотнения или перегрев подшипника не означают автоматически, что необходимо менять саму цапфу.
В этой статье рассматриваются идентификация цапфы, признаки, требующие обследования, и сведения, необходимые для оценки возможности подбора заменяемого компонента.
Какие Функции Выполняет Цапфа Шаровой Мельницы?
В шаровой мельнице с цапфовыми опорами этот компонент выполняет две взаимосвязанные функции.
Во-первых, наружная опорная поверхность цапфы передаёт нагрузки от вращающегося узла мельницы на главный подшипник. Поэтому состояние и геометрия этой поверхности важны для сопряжения с подшипником.
Во-вторых, полый центральный канал обеспечивает прохождение материала через соответствующий торец мельницы. Канал загрузочной цапфы служит для поступления материала, а конструкция разгрузочного торца обеспечивает выход измельчённого продукта.
Цапфа также сопрягается с соседними компонентами, в число которых могут входить уплотнения, внутренняя футеровка и соединения с торцевой крышкой.
Не все шаровые мельницы используют такую опорную схему. В мельницах, опирающихся на башмаки под опорными кольцами барабана, нагрузка передаётся по другой схеме. Нельзя считать, что в них применяются те же торцевые опорные компоненты.
Расположение цапфы следует рассматривать в контексте общей компоновки мельницы и функций её основных узлов.
Цапфа, Подшипник и Футеровка: Как Различить Компоненты
Несколько деталей находятся в одной зоне, но выполняют разные задачи.
| Компонент | Расположение и функция | Почему важно различать |
|---|---|---|
| Цапфа | Полая вращающаяся шейка на торце мельницы | Повреждение её несущих или сопрягаемых поверхностей требует оценки структурного компонента |
| Подшипник цапфы | Поддерживает наружную опорную поверхность цапфы | Повреждение подшипника не всегда требует замены всей цапфы |
| Внутренняя футеровка цапфы | При её наличии защищает канал прохождения материала | Износ футеровки не означает автоматически повреждение тела цапфы |
| Вкладыш или опорные сегменты подшипника | Несущие поверхности в опоре скольжения | Это не футеровка внутри канала прохождения материала |
| Торцевая крышка мельницы | Торцевая конструкция, соединяющая барабан с торцевым узлом | Тип её соединения с цапфой необходимо определять по фактической конструкции |
Это не разные названия одной запасной части. Например, на технической схеме FLSmidth отдельно обозначены цапфа, торцевая крышка, внутренняя футеровка цапфы и вкладыш подшипника. Технический материал FLSmidth по замене цапф
Наружная опорная шейка является частью цапфы, а не самим подшипником. Аналогично внутреннюю футеровку цапфы нельзя путать с вкладышем главного подшипника.
Конструкция опорного подшипника — отдельный вопрос. Идентификация цапфы не заменяет определение типа опоры, применённого на мельнице.

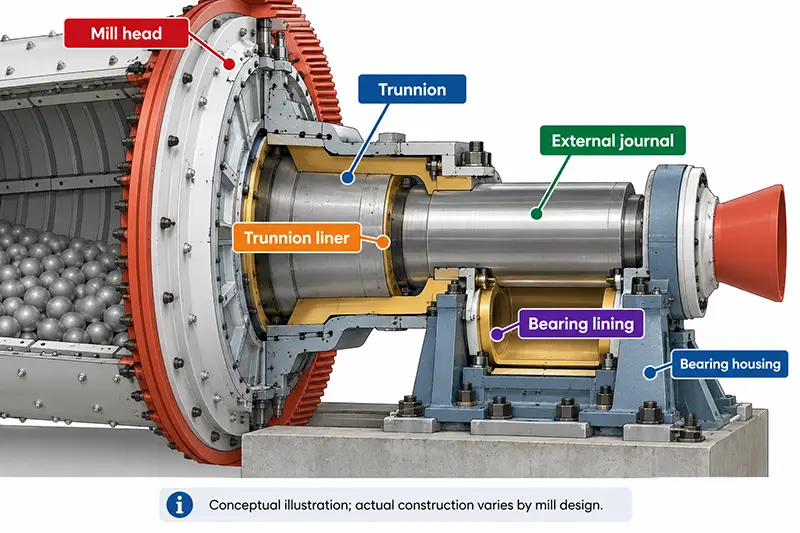

Принципиальная схема; фактическая конструкция зависит от исполнения мельницы.
Загрузочная и Разгрузочная Цапфы Не Всегда Взаимозаменяемы
Загрузочная и разгрузочная цапфы работают на разных торцах мельницы. Их внутренние каналы и соединения должны соответствовать конструкции загрузочного или разгрузочного узла.
В зависимости от исполнения могут различаться:
Геометрия внутреннего канала и футеровки.
Общая длина и размеры опорной шейки.
Соединения с торцевой крышкой.
Сопряжения с загрузочным или разгрузочным оборудованием.
Расположение уплотнений и связанных компонентов.
Две цапфы могут выглядеть одинаково на фотографиях, но не быть взаимозаменяемыми.
При подборе замены подтвердите торец установки и исходный номер детали либо чертёж. Указания «для шаровой мельницы такого же диаметра» недостаточно.
Конструкция разгрузки также имеет значение. Нельзя автоматически считать, что деталь для одного исполнения подходит мельнице с другой системой разгрузки — сливной или через решётку.
Признаки, При Которых Необходим Осмотр Цапфы
Рабочие симптомы помогают определить направление обследования, но сами по себе не устанавливают состояние цапфы.
Задиры или Неравномерный Износ Опорной Шейки
Видимые канавки, задиры или неравномерные следы контакта на наружной шейке требуют осмотра как самой шейки, так и поддерживающего её подшипника.
Зафиксируйте расположение повреждения и определите, распространяется ли оно по окружности или сосредоточено на отдельном участке. Квалифицированный персонал должен сопоставить результаты измерений с утверждённым чертежом и критериями контроля.
Не следует считать, что новый подшипник компенсирует несоответствующее состояние поверхности шейки.
Необычная Температура или Вибрация Подшипника
Изменение температуры или вибрации может стать основанием для проверки сопряжения подшипника с цапфой. Однако возможны и другие причины: проблемы со смазкой, повреждение подшипника, нарушения охлаждения, несоосность или изменение рабочей нагрузки.
По одной температуре нельзя определить необходимость замены цапфы.
Обследование должно установить, связан ли дефект с подшипниковой системой, поверхностью шейки, опорной конструкцией или сразу с несколькими компонентами.
Утечки в Зоне Торцевого Узла
Определите, какая среда вытекает и откуда именно.
Утечка пульпы рядом с каналом материала, течь масла из корпуса подшипника и утечка в зоне уплотнения — разные признаки. Без обследования ни один из них нельзя просто назвать «разрушением цапфы».
Перед определением требуемой запасной части проверьте соответствующую футеровку, уплотнения и сопрягаемые поверхности.
Ослабление Внутренней Футеровки или Повреждение Соединений
Смещение внутренней футеровки либо повреждение её крепежа требует проверки посадки и окружающих поверхностей.
Замена только крепёжных элементов может не устранить изношенное или повреждённое сопряжение. В технической документации Metso рассматривается ослабление футеровки и повреждение болтов вследствие износа сопряжения между цапфой и её внутренней футеровкой. Техническая документация Metso по мельницам
Подозрение на Трещины
Предполагаемая трещина в цапфе или зоне её соединения — это вопрос прочности конструкции, а не обычный признак износа.
Соблюдайте принятые на предприятии процедуры остановки и изоляции оборудования и привлеките квалифицированных инженеров. Нельзя разрешать дальнейшую эксплуатацию или ремонт только по фотографии либо общей интернет-инструкции.
Что Проверить Перед Решением о Замене?
Цель обследования — определить повреждённый компонент, степень повреждения и возможность соответствия узла утверждённым требованиям.
Перед непосредственным осмотром квалифицированный персонал должен изолировать и закрепить оборудование согласно процедурам предприятия. Доступ, подъём и установка структурных опор требуют утверждённого плана работ.

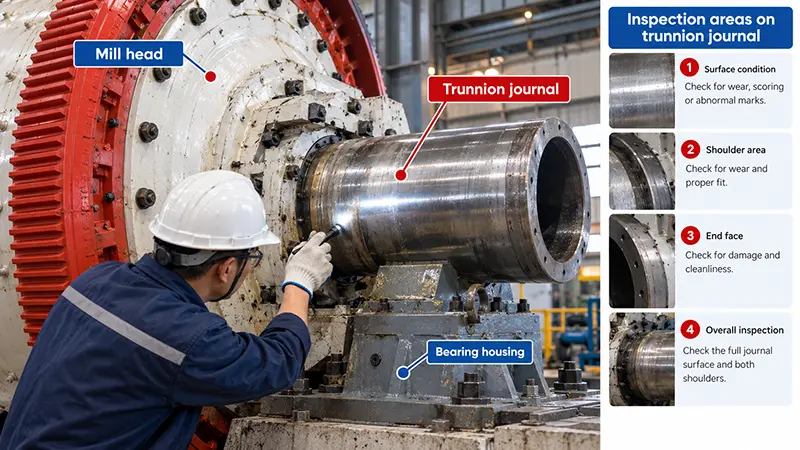

Геометрия и Состояние Поверхности Шейки
План контроля может включать диаметр шейки, отклонение от круглости, конусность, состояние поверхности и биение относительно заданных баз.
Измерения выполняют в точках, предусмотренных чертежом или инженерной оценкой. Одного замера диаметра недостаточно для описания состояния всей шейки.
Внутренний Канал и Посадка Футеровки
При наличии внутренней футеровки проверьте поверхности, которые её позиционируют или поддерживают.
Контроль должен разграничивать повреждение сменной футеровки и повреждение внутреннего канала цапфы либо его сопрягаемых элементов.
Поверхности Соединения и Места Крепления
Если конструкция предусматривает отдельное соединение цапфы с торцевой крышкой, обследуйте соответствующий фланец, плоскости соединения, центрирующие элементы и крепёжные отверстия.
Не следует считать, что все мельницы имеют одинаковую конструкцию соединения.
Оценка Трещин
Методы контроля и критерии приёмки должны соответствовать материалу, геометрии и предполагаемому дефекту.
Утверждённая процедура должна определять зону обследования, подходящие методы испытаний и требования к отчёту. Отсутствие явно видимой поверхностной трещины само по себе не подтверждает пригодность конструкции.
Сопряжённые Компоненты
До окончательного определения объёма замены проверьте соответствующие подшипники, уплотнения и футеровку.
Повреждённая сопряжённая деталь или неустранённая проблема смазки может повредить новый компонент. Заказ цапфы без проверки её сопряжений способен оставить исходную причину повреждения нерешённой.
Универсальной допустимой глубины износа, допуска шейки или предельного размера трещины для всех цапф шаровых мельниц не существует. Используйте применимые чертежи и утверждённые инженерные критерии.
Всегда Ли Повреждение Требует Новой Цапфы?
Нет. Сначала необходимо определить, затронуто ли тело цапфы или повреждён отдельный компонент.
| Результат обследования | Необходимое дальнейшее действие |
|---|---|
| Повреждена только сменная внутренняя футеровка | Оценить футеровку и проверить состояние её сопряжения с цапфой |
| Повреждён вкладыш подшипника без подтверждённого повреждения шейки | Оценить подшипниковую систему и проверить состояние шейки |
| Утечка без подтверждённого структурного повреждения | Найти источник и проверить уплотнения, футеровку и сопрягаемые поверхности |
| Износ шейки или нарушение геометрии сопряжения | Провести инженерную оценку относительно исходных проектных требований |
| Подтверждены структурные трещины или деформация | Получить оценку прочности и документированное решение до возврата в эксплуатацию |
Решение о ремонте или замене должно учитывать механизм повреждения, остаточную геометрию, материал, результаты контроля и последствия возможного отказа.
Ремонт трещин нельзя представлять как универсальное постоянное решение. В документации FLSmidth по замене указывается риск появления новых трещин либо деформации отремонтированной цапфы с последующим влиянием на подшипник. Это предупреждение подтверждает необходимость тщательной оценки, но не заменяет индивидуального инженерного решения. Технические рекомендации FLSmidth
XINGAONAI поставляет оборудование и запасные части, но не оказывает услуги по восстановлению цапф. При обращении сначала необходимо определить требуемый компонент и подтвердить, входит ли он в доступный объём поставки.
Какие Данные Нужны Для Подбора Цапфы На Замену?
Информативная заявка объединяет сведения об оборудовании, чертежи и документы о техническом состоянии.
1. Идентификация Мельницы
Предоставьте:
Производителя и модель.
Серийный или инвентарный номер.
Фотографию заводской таблички.
Указание загрузочного или разгрузочного торца.
Существующий номер детали, если он известен.
Укажите предыдущие изменения конструкции. Текущий узел может отличаться от первоначального исполнения оборудования.

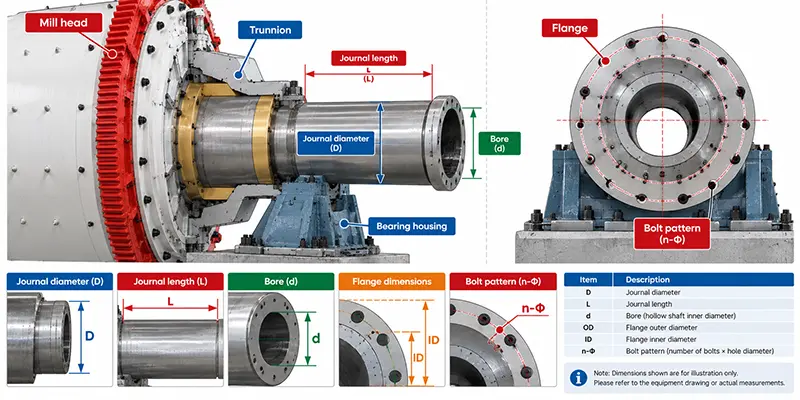

2. Чертежи и Критические Сопряжения
По возможности предоставьте исходные чертежи детали и сборочного узла.
Важными характеристиками могут быть:
Диаметр шейки и длина контакта с подшипником.
Диаметр внутреннего канала и общая длина.
Соединительный фланец и центрирующие элементы.
Расположение крепёжных отверстий.
Сопряжение с внутренней футеровкой.
Рабочие поверхности уплотнений.
Указанные базы, допуски и требования к шероховатости.
Упрощённый эскиз полезен для предварительного обсуждения, но для полноценной производственной спецификации недостаточно нескольких габаритных размеров.
3. Материал и Требования к Контролю
Приложите марку материала, требования к термообработке и спецификации контроля из утверждённой документации.
Если эти документы отсутствуют, чётко укажите, каких сведений не хватает. Нельзя выбирать материал только потому, что другой поставщик указывает его для внешне похожей детали.
4. Данные о Повреждении и Эксплуатации
Полезная дополнительная информация включает:
Фотографии узла и повреждённого участка.
Отчёты размерного контроля.
Применимые отчёты контроля трещин.
Сведения об инцидентах с подшипниками или смазкой, связанных с повреждением.
Предыдущие ремонты или изменения конструкции.
Планируемый срок остановки и местонахождение объекта.
Чётко опишите требуемый объём: только цапфа, связанная с ней футеровка, уплотнения, детали подшипника или другой определённый узел.
Перед Установкой Заменяемого Компонента
Наличие новой детали не означает, что исходная проблема устранена.
Перед установкой и возвратом в эксплуатацию ответственная команда должна подтвердить:
Идентификацию компонента и документы контроля.
Совместимость с утверждённой сборкой.
Состояние подшипника и остальных сопрягаемых деталей.
Необходимые проверки соосности и фундамента.
Готовность системы смазки и уплотнений.
Утверждённые процедуры монтажа, контроля и ввода в эксплуатацию.
Задача состоит не только в установке новой детали, но и в предотвращении повторного воздействия неустранённой причины, повредившей предыдущий узел.
Определите Компонент До Заказа
Самый важный первый шаг — установить, требуется ли сама цапфа, её внутренняя футеровка, деталь подшипника или уплотнение.
Для запроса запасной части направьте в XINGAONAI идентификационные данные мельницы, чертежи компонента и фотографии с объекта. Мы можем рассмотреть заявку, чтобы подтвердить доступные варианты поставки и уточнить сведения, необходимые для подбора совместимого компонента.
