XINGAONAI Group · Реализованный проект

Установка флотационного извлечения флюорита из хвостов 100 т/сут в Монголии

  • РАСПОЛОЖЕНИЕМонголия
  • МАТЕРИАЛФлюоритсодержащие хвосты
  • Проектная производительность100 т/сут
  • РАЗМЕР КОРМА≤2 мм
  • КОНЕЧНЫЙ ПРОДУКТБрикеты флюоритового концентрата

Этот проект приведён в качестве примера. Выбор оборудования и фактическая производительность зависят от сырья, условий подачи и требований к готовой продукции.

Обзор проекта

О проекте

Установка флотационного извлечения флюорита из хвостов 100 т/сут в Монголии
Этот проект извлечения флюорита из хвостов в Монголии имеет проектную производительность 100 тонн хвостов в сутки. Остаточный флюорит извлекается из ранее переработанных хвостов посредством промывки и грохочения, подготовки пульпы, измельчения и классификации, реагентного кондиционирования и флотации.

Секция извлечения включает шаровую мельницу и спиральный классификатор, четыре агитационные ёмкости, двенадцать флотационных единиц SF-2.8 для основной и контрольной флотации и десять SF-1.2 для перечистки. Два сгустителя, пульповые насосы и ленточные конвейеры обеспечивают подготовку пульпы и перемещение материала.

Последующая продуктовая секция включает подготовку концентрата, брикетирование и барабанную сушку для получения брикетов флюоритового концентрата. Показатель 100 т/сут описывает проектное количество перерабатываемых хвостов; он отличается от количества получаемого концентрата или брикетов.

Переработка сырья

Технологический процесс

Хвосты промываются и грохотятся, подготавливаются в виде пульпы, измельчаются и классифицируются, затем кондиционируются для флотации флюорита. Концентрат подготавливается к брикетированию и барабанной сушке. Подготовка пульпы и продукта связывает мокрое извлечение и формование.

  1. Промывка и грохочение

    Промывной барабанный грохот просеивает поступающие хвосты и подготавливает материал к переработке в виде пульпы.

  2. Измельчение и классификация

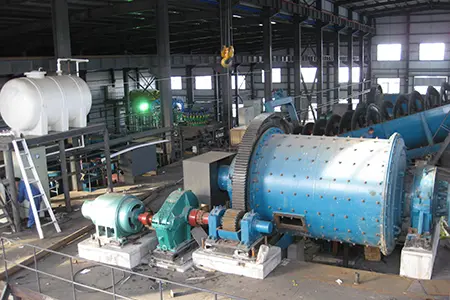

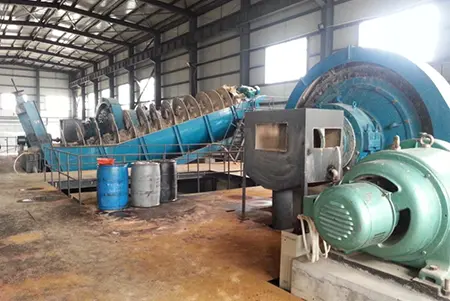

    Шаровая мельница и спиральный классификатор совместно подготавливают гранулометрический состав для флотации.

  3. Кондиционирование пульпы

    Четыре агитационные ёмкости перемешивают пульпу с реагентами перед разделением. Сгустители обеспечивают контроль концентрации пульпы.

  4. Флотационное извлечение

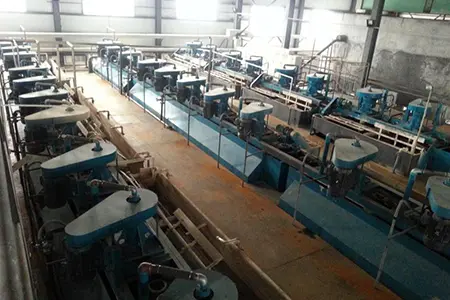

    Агрегаты SF-2.8 выполняют основную и контрольную флотацию, а SF-1.2 — перечистку с получением потока флюоритового концентрата.

  5. Подготовка и брикетирование концентрата

    Извлечённый концентрат подготавливается как питание брикетировочной машины, которая формует его в брикеты.

  6. Барабанная сушка

    Барабанная сушилка удаляет влагу из сформованных брикетов перед дальнейшим обращением с продуктом.

Полная схема процессаПромывка и грохочение хвостов → Подготовка пульпы → Измельчение и классификация → Реагентное кондиционирование → Флотация → Подготовка и брикетирование концентрата → Барабанная сушка

Комплектация оборудования

Основное оборудование

Комплектация основного оборудования: Установка флотационного извлечения флюорита из хвостов 100 т/сут в Монголии
Этап процессаОборудование / МодельКоличество
Промывка и грохочение хвостовПромывной барабанный грохот (Φ1000×2000 мм)1 шт.
Сгущение пульпыСгуститель (Φ6 м)1 шт.
Сгущение пульпыСгуститель (Φ3 м)1 шт.
ИзмельчениеШаровая мельница (Φ1200×3200 мм)1 шт.
Классификация измельченияСпиральный классификатор1 шт.
Перемешивание пульпы и реагентное кондиционированиеАгитационная ёмкость4 шт.
Основная и контрольная флотацияФлотационный агрегат (SF-2.8)12 шт.
Перечистная флотацияФлотационный агрегат (SF-1.2)10 шт.
Перекачка пульпыПульповый насос3 шт.
Перемещение материалаЛенточный конвейер3 шт.
Брикетирование концентратаБрикетировочная машина1 шт.
Сушка продуктаБарабанная сушилка1 шт.

Подробности проекта

Объём работ и технические решения

Управление изменчивостью хвостов

Хвосты могут различаться между зонами хранения и периодами переработки. Крупность частиц, остаточное содержание минералов и прежнее воздействие реагентов влияют на результат дополнительной обработки. Регулярный отбор проб и усреднение питания помогают отличать изменения поступающего материала от изменений работы оборудования.

Согласование измельчения и классификации

Доизмельчение и классификация контролируют материал, поступающий на флотацию. Раскрытие оставшегося флюорита необходимо согласовывать с образованием мелких частиц. Совместный контроль мельницы и классификатора помогает поддерживать стабильное питание флотации и ограничивать излишнее повторное измельчение.

Поддержание селективности флотации

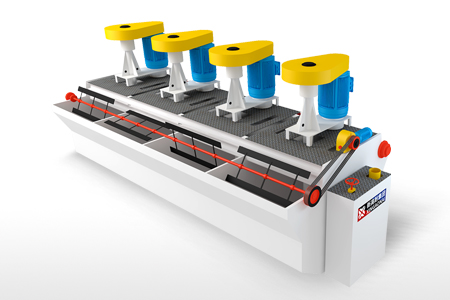

Работа флотации зависит от минеральных ассоциаций, состояния пульпы, приготовления реагентов и химии воды. Основная, контрольная и перечистная операции управляются как связанный контур. Сравнение анализов и количеств потоков поддерживает контроль извлечения флюорита и качества продукта. Страница флотационной машины SF содержит информацию об оборудовании.

Подготовка концентрата к брикетированию

Качество брикетирования зависит от состояния питания концентрата, включая влажность и гранулометрический состав. Подготовка извлечённого концентрата связывает мокрую флотацию с формованием. Контроль равномерности питания и условий формования помогает поддерживать форму и прочность брикетов при перемещении. Брикетирование меняет форму продукта, но не заменяет разделение минералов.

Согласование сушки и обращения с продуктом

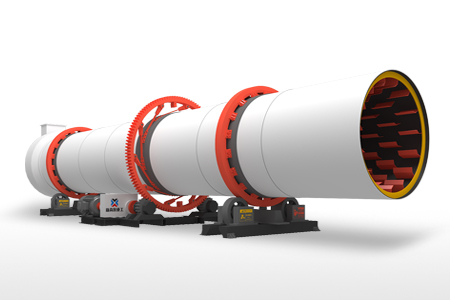

Сушка согласует состояние питания, подвод тепла и время пребывания. Совместный контроль влажности и целостности брикетов поддерживает стабильное обращение после сушки. Пылеулавливание и перемещение материала также входят в эксплуатационный план. Страница барабанной сушилки описывает оборудование этой стадии.

Поддержка оборудования и проектов

Поддержка вашего оборудования и предприятия

Обсудите необходимые для вашего проекта услуги проектирования, поставки оборудования и сервисной поддержки. Ответственность сторон и результаты работ определяются согласованным объёмом.

  • Разработка технологической схемы и подбор оборудования

    Обсуждаем свойства сырья, крупность питания, требуемую производительность и характеристики готового продукта, чтобы подобрать оборудование и технологическую схему.

  • Поставка оборудования и координация проекта

    Координируем изготовление и поставку оборудования, а также его сопряжение с инфраструктурой площадки в соответствии с согласованными требованиями проекта и объёмом поставки.

  • Пусконаладка и поддержка в течение срока эксплуатации

    Обсудите необходимую помощь при монтаже, пусконаладке, обучении операторов и поставке запасных частей. Объём, сроки и стоимость услуг согласуются в коммерческом предложении и техническом соглашении.

Подробнее о реализации проектов EPC

Вопросы об этом проекте

Часто задаваемые вопросы

Какие сведения нужны для оценки аналогичного проекта извлечения из хвостов?
Предоставьте анализы представительных проб хвостов, минералогические сведения, данные о крупности и влажности, историю переработки и имеющиеся отчёты флотационных испытаний. Укажите целевую производительность, форму продукта, расположение и наличие воды и электроэнергии для оценки технологии и объёма поставки.
Можно ли интегрировать линию извлечения в действующую обогатительную фабрику?
Интеграция требует проверки доступа к хвостам, перекачки пульпы, свободного пространства, водных подключений и режима действующей фабрики. До выбора компоновки определите точки подключения и ответственность за монтаж.
Что должно входить в предложение на оборудование?
Согласуйте, включает ли поставка только технологические агрегаты либо также металлоконструкции, насосы, трубопроводы, электросистемы, приборы, шефмонтаж и поддержку пусконаладки. До сравнения предложений определите элементы заказчика и ответственность на каждой границе подключения.
Как организовать пусконаладку и приёмку?
До пробного пуска согласуйте представительные условия питания, отбор проб и анализы, ответственность за измерения, длительность испытаний и критерии приёмки. Определите порядок регистрации производительности, продуктовых потоков и эксплуатационной готовности. Гарантированные показатели должны относиться к единым согласованным исходным данным.
Какие записи нужны для заказа запасных частей?
Сохраняйте модели, серийные номера, чертежи и перечни деталей. Указывайте место установки при заказе футеровок мельницы, компонентов классификатора, изнашиваемых деталей флотации, частей насосов или брикетирования. До заказа подтвердите совместимость размеров и материалов и сроки поставки.
Какое обучение операторов должно входить в передачу объекта?
Определите обучение осмотрам, пуску и остановке, отбору проб, регулировке процесса, текущему обслуживанию и действиям при авариях на площадке. Назначьте ответственных за руководства, учёт обучения и проверку компетенций. Работа с реагентами и сушилкой требует площадочных инструкций и квалифицированного надзора.
