XINGAONAI Group · Реализованный проект

Линия дробления и грохочения диабаза 1 200 т/ч в Китае

  • РАСПОЛОЖЕНИЕКитай
  • МАТЕРИАЛДиабаз
  • Проектная производительность1 200 т/ч
  • РАЗМЕР КОРМА≤1 000 мм
  • КОНЕЧНЫЙ ПРОДУКТ0–5 мм, 5–10 мм, 10–20 мм, 20–31,5 мм

Этот проект приведён в качестве примера. Выбор оборудования и фактическая производительность зависят от сырья, условий подачи и требований к готовой продукции.

Обзор проекта

О проекте

Линия дробления и грохочения диабаза 1 200 т/ч в Китае
Эта линия дробления и грохочения диабаза производительностью 1 200 т/ч расположена в Китае. Она перерабатывает диабаз с максимальным размером питания 1 000 мм и выпускает четыре фракции: 0–5 мм, 5–10 мм, 10–20 мм и 20–31,5 мм.

Два вибрационных питателя серии ZG обеспечивают регулируемую и равномерную подачу материала в тяжёлую молотковую дробилку. После дробления ленточные конвейеры транспортируют материал на два вибрационных грохота серии YKZ для классификации. Готовые фракции поступают в отдельные штабели, а материал крупнее нормы возвращается на повторную переработку.

Диабаз является твёрдой и абразивной породой, поэтому для надёжной работы важны стабильная подача и регулярная проверка изнашиваемых деталей, просеивающих поверхностей и конвейерных узлов. Фактическая производительность зависит от гранулометрии и влажности сырья, настроек дробилки, размеров ячеек и условий эксплуатации.

Переработка сырья

Технологический процесс

Диабаз с максимальным размером питания 1 000 мм распределяется двумя вибрационными питателями серии ZG и подаётся в тяжёлую молотковую дробилку. Затем дроблёный материал транспортируется на два вибрационных грохота серии YKZ, которые разделяют его на четыре готовые фракции. Материал крупнее нормы возвращается в дробилку на повторную переработку.

  1. Исходный диабаз

    Диабаз с максимальным размером питания 1 000 мм выгружается из приёмного бункера.

  2. Регулируемая подача

    Два вибрационных питателя серии ZG равномерно и непрерывно подают материал в дробилку.

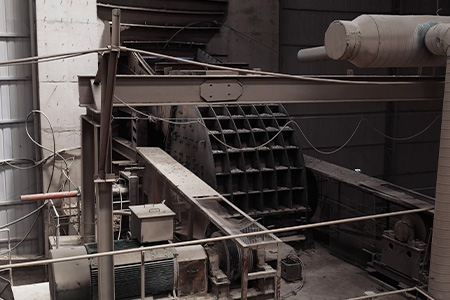

  3. Основное дробление

    Одна тяжёлая молотковая дробилка уменьшает размер диабаза для последующего грохочения.

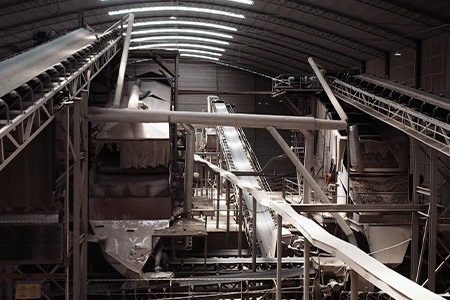

  4. Транспортировка материала

    Ленточные конвейеры транспортируют дроблёный материал к участку грохочения.

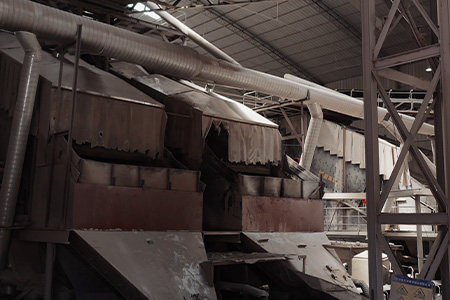

  5. Двухлинейное грохочение

    Два вибрационных грохота серии YKZ разделяют материал на четыре требуемые фракции.

  6. Готовая продукция и возврат

    Готовые фракции направляются в отдельные штабели, а материал крупнее нормы возвращается в дробилку.

Полная схема процессаПриёмный бункер → Два вибрационных питателя серии ZG → Тяжёлая молотковая дробилка → Ленточные конвейеры → Два вибрационных грохота серии YKZ → Штабели готовой продукции / Возврат крупного материала

Комплектация оборудования

Основное оборудование

Комплектация основного оборудования: Линия дробления и грохочения диабаза 1 200 т/ч в Китае
Этап процессаОборудование / МодельКоличество
ПодачаВибрационный питатель серии ZG2 комплекта
ДроблениеТяжёлая молотковая дробилка1 комплект
ГрохочениеВибрационный грохот серии YKZ2 комплекта

Подробности проекта

Объём работ и технические решения

Гранулометрический состав и контроль грохочения

Четыре фракции готовой продукции отвечают различным требованиям к заполнителям. Их разделение зависит от стабильной разгрузки дробилки, подходящих размеров ячеек и равномерного распределения материала по просеивающим поверхностям.

Состояние сит также влияет на качество. Изношенные или повреждённые поверхности могут пропускать крупные частицы в штабель готовой продукции. Регулярные проверки должны охватывать размеры ячеек, крепление панелей и скопления материала, а также отбор проб готовых заполнителей.

Управление нагрузкой возвратного контура

Возвратный контур направляет крупный материал на повторное дробление. Его нагрузку следует контролировать вместе со свежим питанием: избыточная циркуляция увеличивает объём материала, проходящего через дробилку, конвейеры и грохоты, без соответствующего роста выпуска готовой продукции.

При увеличении возвратной нагрузки перед повышением подачи необходимо проверить гранулометрию питания, износ дробилки, настройки разгрузки и эффективность грохочения.

Контроль износа при переработке диабаза

Диабаз может вызывать значительный износ дробильного и транспортного оборудования. Особое внимание следует уделять изнашиваемым деталям дробилки, ситам, зонам загрузки конвейеров и футеровке перегрузочных узлов.

Периодичность обслуживания должна соответствовать руководству по эксплуатации и фактическому износу. Учёт рабочих часов, замен деталей и изменений гранулометрического состава помогает выявлять ухудшение состояния и планировать обслуживание.

Что означает проектная производительность 1 200 т/ч

Указанная производительность является номинальным проектным значением, а не гарантированным выпуском при любых условиях. Объём товарных заполнителей зависит от гранулометрии и влажности питания, свойств материала, требуемого соотношения фракций, состояния оборудования и количества материала в возвратном контуре.

При оценке работы необходимо различать свежее питание, циркулирующий материал и готовую продукцию. Эти измерения дают более точную картину работы линии, чем одна лишь производительность конвейеров.

Качество заполнителей и конечное применение

Пригодность для бетона, дорожных оснований и других строительных работ следует подтверждать испытаниями для конкретного проекта. Они могут включать определение гранулометрического состава, формы частиц, содержания мелких фракций, стойкости к истиранию и других показателей по применимой спецификации.

Раздельное складирование и предотвращение загрязнения при транспортировке, хранении и погрузке помогают сохранить качество, достигнутое при переработке.

Поддержка оборудования и проектов

Поддержка вашего оборудования и предприятия

Обсудите необходимые для вашего проекта услуги проектирования, поставки оборудования и сервисной поддержки. Ответственность сторон и результаты работ определяются согласованным объёмом.

  • Разработка технологической схемы и подбор оборудования

    Обсуждаем свойства сырья, крупность питания, требуемую производительность и характеристики готового продукта, чтобы подобрать оборудование и технологическую схему.

  • Поставка оборудования и координация проекта

    Координируем изготовление и поставку оборудования, а также его сопряжение с инфраструктурой площадки в соответствии с согласованными требованиями проекта и объёмом поставки.

  • Пусконаладка и поддержка в течение срока эксплуатации

    Обсудите необходимую помощь при монтаже, пусконаладке, обучении операторов и поставке запасных частей. Объём, сроки и стоимость услуг согласуются в коммерческом предложении и техническом соглашении.

Подробнее о реализации проектов EPC

Вопросы об этом проекте

Часто задаваемые вопросы

Какова проектная производительность линии диабаза в Китае?
Номинальная проектная производительность составляет 1 200 т/ч. Фактический выпуск зависит от гранулометрии и влажности сырья, настроек дробилки, размеров ячеек и условий эксплуатации.
Какой материал и максимальный размер питания перерабатывает линия?
Линия предназначена для диабаза с максимальным размером питания 1 000 мм.
Какое основное оборудование используется на линии?
Комплектация включает два вибрационных питателя серии ZG, одну тяжёлую молотковую дробилку и два вибрационных грохота серии YKZ.
Какие фракции готовой продукции выпускает линия?
Линия выпускает четыре фракции: 0–5 мм, 5–10 мм, 10–20 мм и 20–31,5 мм.
Как обрабатывается материал крупнее требуемого размера?
Материал, не прошедший через требуемую ячейку грохота, возвращается в дробилку на повторную переработку. Замкнутый цикл помогает контролировать конечный гранулометрический состав.
Почему при дроблении диабаза важен тщательный контроль изнашиваемых деталей?
Диабаз является твёрдой и абразивной породой. Поэтому необходимо регулярно проверять изнашиваемые детали дробилки, сита, перегрузочные узлы конвейеров и системы смазки. Интервалы обслуживания зависят от свойств питания, рабочих часов и нагрузки оборудования.
