XINGAONAI Group · Реализованный проект

Дробильно-сортировочная установка для доломита производительностью 1 200 т/ч в России

  • РАСПОЛОЖЕНИЕРоссия
  • МАТЕРИАЛДоломит
  • Проектная производительность1 200 т/ч
  • РАЗМЕР КОРМА≤1 200 мм
  • КОНЕЧНЫЙ ПРОДУКТФракционированные заполнители и каменная мелочь

Этот проект приведён в качестве примера. Выбор оборудования и фактическая производительность зависят от сырья, условий подачи и требований к готовой продукции.

Обзор проекта

О проекте

Дробильно-сортировочная установка для доломита производительностью 1 200 т/ч в России
Для этого проекта переработки доломита в России заявлена проектная производительность по исходному материалу 1 200 тонн в час при максимальном размере подачи 1 200 мм. Проект включает подачу, дробление и грохочение для получения фракционированных заполнителей и каменной мелочи.

В перечень оборудования входят три вибрационных питателя серии ZG, две тяжёлые молотковые дробилки, одна щековая дробилка серии PE, два вибрационных грохота серии YKZ и два вибрационных грохота серии YKQ. Указанное технологическое оборудование поставлено Xingaonai Group.

На фотографиях показаны оборудование внутри здания с металлической обшивкой, конвейерные соединения и штабели под большой арочной крышей. Эти изображения иллюстрируют компоновку установки и зоны перемещения продукции. Значение 1 200 т/ч относится к проектной производительности по исходному материалу; выход отдельных продуктов и фактическая производительность зависят от свойств подачи, настроек оборудования и требуемого гранулометрического состава.

Переработка сырья

Технологический процесс

Доломит проходит регулируемую подачу, дробление и вибрационное грохочение перед раздельной выгрузкой продукции. На фотографиях показаны оборудование в производственных зданиях и крытое складирование; 1 200 т/ч — заявленная проектная производительность по исходному материалу, а не измеренный выпуск песка.

  1. Приём доломита

    Доломит поступает в приёмную секцию перед регулируемой подачей на переработку.

  2. Регулируемая подача

    Три указанных вибрационных питателя серии ZG регулируют подачу материала на операции дробления.

  3. Дробление

    В перечне оборудования указаны две тяжёлые молотковые дробилки и одна щековая дробилка серии PE для уменьшения крупности.

  4. Грохочение и классификация

    Два вибрационных грохота серии YKZ и два серии YKQ выполняют указанные операции классификации.

  5. Раздельная выгрузка продукции

    Потоки отсортированных заполнителей и мелкого материала направляются в соответствующие зоны выгрузки.

  6. Хранение на крытом складе

    На фотографиях показаны штабели под большой крышей и конвейеры, обслуживающие зону хранения.

Полная схема процессаПриём доломита → Регулируемая подача → Дробление → Грохочение и классификация → Раздельная выгрузка продукции → Хранение на крытом складе

Комплектация оборудования

Основное оборудование

Комплектация основного оборудования: Дробильно-сортировочная установка для доломита производительностью 1 200 т/ч в России
Этап процессаОборудование / МодельКоличество
ПодачаВибрационный питатель серии ZG3 шт.
ДроблениеТяжёлая молотковая дробилка2 шт.
ДроблениеЩековая дробилка серии PE1 шт.
ГрохочениеВибрационный грохот серии YKZ2 шт.
ГрохочениеВибрационный грохот серии YKQ2 шт.

Подробности проекта

Объём работ и технические решения

Координация указанных операций дробления

В перечне оборудования сочетаются тяжёлые молотковые и щековая дробилки. Сами по себе эти позиции не устанавливают, что все дробилки образуют единую последовательную схему, и не определяют отдельную производительность каждой машины. При оценке аналогичной компоновки используйте технологическую схему и материальный баланс для распределения потоков подачи и задач уменьшения крупности. Сравнивайте гранулометрический состав разгрузки дробилок и нагрузку последующих грохотов за один и тот же период работы.

Доступ к оборудованию внутри производственных зданий

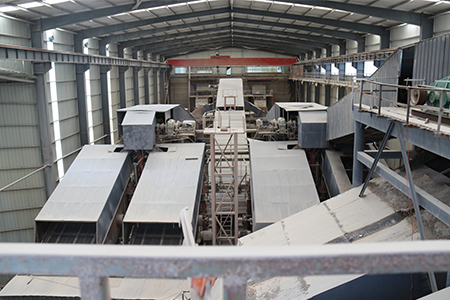

На первой фотографии показано технологическое оборудование внутри здания с металлической обшивкой и надземными проходами вдоль оборудования. Для аналогичной установки согласуйте доступ для осмотра, пространство для подъёма и маршруты извлечения компонентов с конструкцией здания. Размещённому в здании оборудованию также нужен доступ для очистки точек перегрузки и удаления скопившегося материала; одна лишь крыша не определяет систему вентиляции или пылеподавления.

Связь грохочения с перемещением продукции

В перечне оборудования для грохочения представлены две серии. Их количество не определяет размеры отверстий сит, расположение дек или распределение отдельных потоков продукции. План выпуска должен связывать каждую задачу разделения с конкретным маршрутом выгрузки и штабелем. Осмотр грохотов и отбор проб продукции помогают выявлять изменения из-за неравномерной нагрузки, износа отверстий или изменений поступающего материала.

Организация крытого складирования

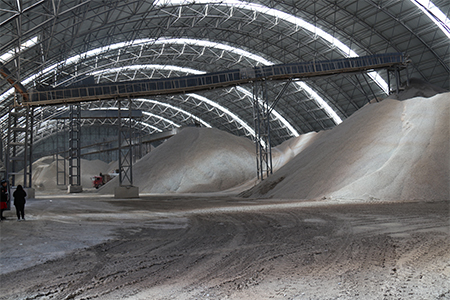

На фотографиях показаны штабели заполнителей под арочной крышей и надземный конвейер, обслуживающий зону хранения. Крытое хранение и компоновка конвейера — видимые особенности проекта; они не подтверждают определённую вместимость склада или влажность материала. Границы штабелей, точки выгрузки и маршруты погрузчиков следует согласовывать для ограничения смешивания и обеспечения стабильной погрузки. Проверяйте гранулометрический состав отгружаемой продукции после перегрузок, а также на разгрузке грохота.

Единая база производственного учёта

Регистрируйте подачу свежего материала, фактическое время работы и выпуск каждого продукта за одинаковые периоды. Это позволяет отделить проектную производительность по подаче от измеренного выпуска и выхода товарной продукции. При оценке работы используйте эти записи вместе с гранулометрическим составом подачи, состоянием дробилок и результатами осмотра грохотов. Сравнение смен или производственных линий требует одинаковых границ измерения и сопоставимых условий эксплуатации.

Поддержка оборудования и проектов

Поддержка вашего оборудования и предприятия

Обсудите необходимые для вашего проекта услуги проектирования, поставки оборудования и сервисной поддержки. Ответственность сторон и результаты работ определяются согласованным объёмом.

  • Разработка технологической схемы и подбор оборудования

    Обсуждаем свойства сырья, крупность питания, требуемую производительность и характеристики готового продукта, чтобы подобрать оборудование и технологическую схему.

  • Поставка оборудования и координация проекта

    Координируем изготовление и поставку оборудования, а также его сопряжение с инфраструктурой площадки в соответствии с согласованными требованиями проекта и объёмом поставки.

  • Пусконаладка и поддержка в течение срока эксплуатации

    Обсудите необходимую помощь при монтаже, пусконаладке, обучении операторов и поставке запасных частей. Объём, сроки и стоимость услуг согласуются в коммерческом предложении и техническом соглашении.

Подробнее о реализации проектов EPC

Вопросы об этом проекте

Часто задаваемые вопросы

Можно ли автоматически использовать доломитовую мелочь как искусственный песок?
Нет. Пригодность зависит от предполагаемого применения и соответствующих требований к продукции. Испытайте гранулометрический состав, форму частиц, характеристики тонких фракций и чистоту репрезентативной пробы. Для бетона или раствора оценивайте свойства в предполагаемом составе смеси, а не только название материала.
Как указывать коммерческие названия заполнителей в запросе?
Укажите для каждого продукта точный диапазон крупности в миллиметрах и применимый стандарт ситового анализа или допустимые границы гранулометрического состава. Местные торговые названия могут обозначать разные продукты на разных рынках. Также уточните, относится ли требование к разгрузке грохота или к продукции после хранения и погрузки.
Подтверждает ли крытое производственное здание соблюдение требований к выбросам пыли?
Нет. Одна лишь крыша здания не подтверждает эффективность улавливания или соблюдение требований. Оценивайте источники пыли, местную аспирацию, вентиляцию и пылеулавливающее оборудование с учётом применимых требований. Заявления о соответствии должны подкрепляться соответствующими проектными документами и результатами измерений.
Какое время работы учитывать при оценке суточной производительности?
Используйте фактическое время работы при одинаковой базе расчёта производительности, учитывая плановые остановки, обслуживание и перебои подачи. Различайте тоннаж свежего исходного материала и товарной продукции. Одной проектной часовой производительности недостаточно для подтверждения суточного выпуска.
Как отбирать репрезентативные пробы продукции?
До испытаний определите точки и время отбора, точечные пробы и порядок пробоподготовки. Отбирайте пробы в течение репрезентативного периода работы и соотносите их с теми же условиями подачи. При отборе из штабелей необходимо учитывать сегрегацию; единичная поверхностная проба может не отражать свойства отгружаемой продукции.
Какие данные нужны для заказа сменных изнашиваемых деталей?
Укажите модель и серийный номер машины, чертёж или каталожный номер детали, место установки и приложите фотографии существующего компонента. При обсуждении альтернатив сообщите о перерабатываемом материале и характере износа. Одного названия серии может быть недостаточно для определения взаимозаменяемой детали.
