Если куски породы многократно подпрыгивают в верхней части щековой дробилки, подача может прерываться, а фактическая производительность — снижаться. Одна из возможных причин — недостаточный захват материала. Однако похожие признаки возникают при поступлении негабарита, образовании сводов, износе дробящих плит и затруднённой разгрузке.
Угол захвата щековой дробилки, или nip angle, помогает объяснить, как материал удерживается между неподвижной и подвижной щеками. При этом один угол не описывает весь процесс дробления. На удержание и разрушение куска также влияют профиль плит, форма частиц, состояние контактных поверхностей и рабочие настройки.
В этой статье рассматривается значение угла захвата, его отличие от CSS и порядок проверки оборудования перед заказом новых дробящих плит или изменением конфигурации камеры.
Что такое угол захвата щековой дробилки?

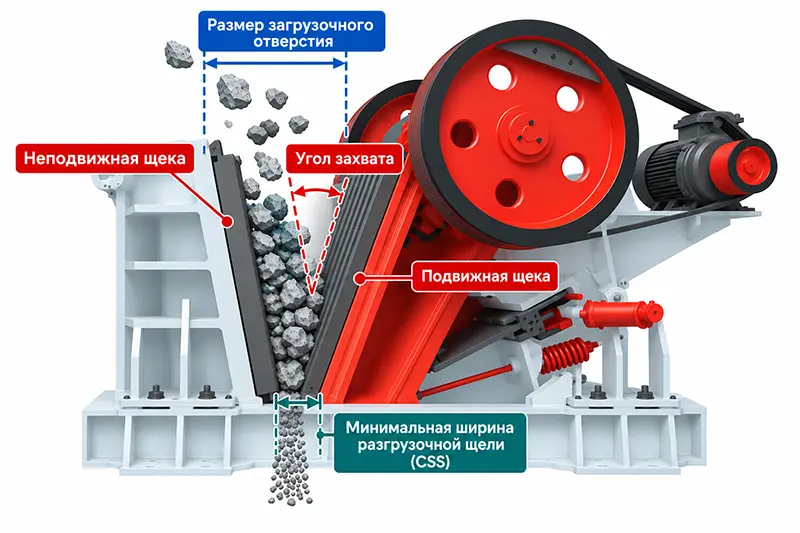

Угол захвата — это угол между обращёнными друг к другу рабочими поверхностями неподвижной и подвижной щёк.
Когда подвижная щека приближается к неподвижной, поверхности создают сжимающие усилия. Кусок должен удерживаться достаточно надёжно, чтобы эти усилия разрушали его, а не выталкивали вверх и не вызывали проскальзывание.
В технических материалах Terex по щековым дробилкам, опубликованных на английском языке, угол захвата определяется как угол между дробящими плитами, характеризующий способность машины затягивать материал в камеру и дробить его.
На упрощённой схеме две прямые поверхности образуют легко определяемый угол. Реальная камера устроена сложнее: плиты могут иметь криволинейный профиль, рифления и неравномерный износ. Поэтому местная геометрия контакта может различаться по высоте камеры.
По этой причине угол, приблизительно определённый по обычной фотографии, нельзя считать подтверждённым значением угла захвата конкретной дробилки.
Не следует также путать его с углом установки распорной плиты, который относится к геометрии механизма машины.
Каким должен быть угол захвата?
Единого значения угла захвата, подходящего для всех щековых дробилок, не существует.
В упрощённой модели слишком большой угол может затруднять удержание куска между щеками. В реальных условиях результат также зависит от трения, формы породы, движения щеки и установленных рабочих поверхностей.
Поэтому меньший угол не следует автоматически считать лучшим. Геометрия камеры должна соответствовать загрузочному отверстию, настройке разгрузки, ходу щеки и механической конструкции.
Подходящая конфигурация зависит от следующих факторов:
Модель дробилки и конструкция камеры.
Профили неподвижной и подвижной дробящих плит.
Гранулометрический состав и форма исходного материала.
Прочность породы и состояние её поверхности.
Износ плит.
Допустимые рабочие настройки, установленные изготовителем.
Значения, опубликованные для определённой серии дробилок, нельзя без подтверждения переносить на другую машину.
При оценке действующей дробилки полезнее спрашивать не только «какой угол нужен?», а:
Соответствует ли установленная конфигурация камеры этой машине, перерабатываемому материалу и условиям эксплуатации?
Угол захвата, CSS и загрузочное отверстие: в чём разница?
Эти параметры описывают разные характеристики камеры дробления.
| Параметр | Что он описывает | Практическое значение |
|---|---|---|
| Угол захвата | Угол между противоположными рабочими поверхностями щёк | Помогает оценивать условия удержания материала |
| Загрузочное отверстие | Размеры входа в камеру дробления | Помогает определить пригодность исходного материала для машины |
| CSS — разгрузочная щель в закрытом положении | Размер разгрузочного зазора при положении щёк и по точкам отсчёта, указанным изготовителем | Влияет на условия разгрузки и гранулометрический состав продукта |
Изменение CSS меняет условия работы. Однако связь между этой настройкой и геометрией камеры зависит от модели. Универсального правила регулировки для всех щековых дробилок нет.
CSS также не равен максимальной крупности готового продукта. Итоговый гранулометрический состав зависит от свойств исходного материала, характера разрушения породы и условий эксплуатации.
Подробнее об этой настройке можно прочитать в статье о разгрузочной щели в закрытом положении — CSS на английском языке.
Почему материал проскальзывает между щеками?
Проскальзывание возможно, когда условия контакта не обеспечивают достаточного удержания куска для эффективного дробления. Этому могут способствовать несколько факторов.
Изношенный или неподходящий профиль дробящих плит
Рифления определяют характер контакта рабочих поверхностей с породой.

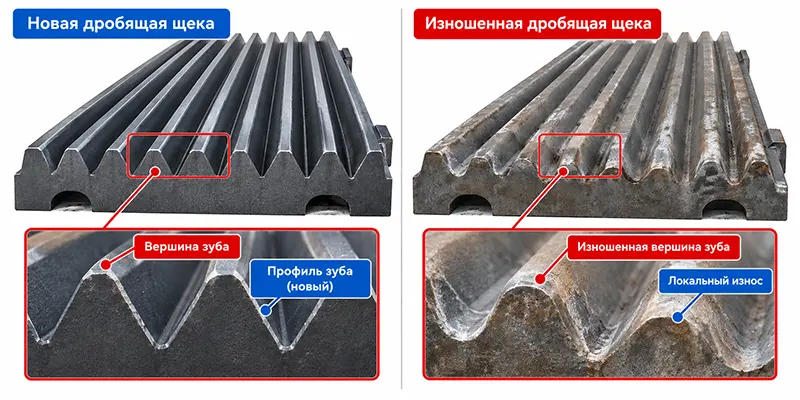

По мере износа меняются форма рифлений и условия контакта. Неравномерный износ также может изменять профиль камеры. В результате материал начинает двигаться нестабильно, хотя ранее дробилка принимала его равномерно.
Но проблема не всегда связана с износом. Новые плиты с неподходящим профилем или неверное сочетание неподвижной и подвижной плит также могут ухудшить работу.
В рекомендациях Metso по выбору камеры дробления, доступных на английском языке, рассматривается влияние профиля плит на захват материала и прохождение мелочи. Примеры относятся к оборудованию Metso, но показывают, почему профиль необходимо подбирать под конкретную задачу.
Дополнительная информация приведена в статье о профилях и износе дробящих плит щековой дробилки на английском языке.
Сложная форма кусков
Размеры загрузочного отверстия не позволяют полностью предсказать поведение отдельного куска.
Плоские, удлинённые и округлые фрагменты по-разному контактируют со щеками. Некоторые куски поворачиваются, образуют своды или многократно меняют положение до разрушения.
При проверке захвата фиксируйте не только гранулометрический состав, но и форму кусков, вызывающих затруднения.
Влага, глина и мелкие фракции
Липкая мелочь может накапливаться в камере и затруднять движение материала. Влага и поверхностные загрязнения также способны менять условия контакта между породой и плитами.
В такой ситуации требуется оценить исходный материал и его прохождение через оборудование. Одного изменения разгрузочной щели может оказаться недостаточно.
Неравномерная подача или затруднённая разгрузка
Неравномерная подача может вызывать нестабильную загрузку камеры и локальный износ.
Затор или скопление материала под дробилкой также препятствует нормальному выходу продукта. Внешне это может напоминать плохой приём материала камерой, даже если щеки способны его захватывать.
Прежде чем связывать проблему с углом захвата, проверьте весь путь движения материала.
Проскальзывание, сводообразование и уплотнение: как их различить?
Эти явления могут возникать одновременно, но считать их одной и той же неисправностью нельзя.
| Наблюдаемый признак | Возможная причина | Что проверить в первую очередь |
|---|---|---|
| Отдельные куски многократно подпрыгивают или движутся вверх | Недостаточный захват или неблагоприятная форма кусков | Форму материала, профиль плит и износ |
| Крупные куски перекрывают вход в камеру | Сводообразование или поступление негабарита | Максимальную крупность, удлинённые куски и распределение подачи |
| В камере накапливается липкий материал | Уплотнение или затруднённое прохождение | Содержание глины, влаги и мелочи |
| Материал скапливается под дробилкой | Ограниченная разгрузка или перегрузка последующего оборудования | Течки, конвейеры и оборудование следующих стадий |
| Характер подачи изменился после замены плит | Другой профиль, неправильное сочетание плит или ошибка монтажа | Номера деталей, чертежи и монтажные записи |
Короткая видеозапись помогает определить, где движение материала становится нестабильным. Но по ней нельзя установить угол захвата или доказать конкретную причину проблемы.
Как проверить предполагаемую проблему с углом захвата
1. Установите, когда появился признак
Отметьте, возникла ли проблема:
После замены дробящих плит.
Постепенно в процессе эксплуатации.
Только при переработке определённого материала.
Одновременно с увеличением доли негабарита или плоских кусков.
При неравномерной подаче или перегрузке последующего оборудования.
Такая история помогает отличить изменения в камере от изменений исходного материала или работы линии.
2. Проверьте исходный материал и его прохождение
Сопоставьте фактическую подачу с допустимыми условиями, установленными изготовителем.
Учитывайте гранулометрический состав, форму кусков, влажность, содержание глины и мелочи. Проверьте распределение материала на выходе питателя и убедитесь, что продукт свободно отводится из дробилки.
Если выявлено ограничение потока, устраните его до оценки результатов изменения камеры.
3. Определите установленные дробящие плиты
Запишите модель и серийный номер дробилки, а также номера неподвижной и подвижной плит.
Убедитесь, что их сочетание разрешено для этой машины. Одинаковый внешний вид или совпадение габаритов сами по себе не подтверждают соответствие расчётной геометрии камеры.
Если названия и назначение узлов вызывают вопросы, перед подготовкой запроса воспользуйтесь руководством по деталям щековой дробилки на английском языке.
4. Проверьте CSS и состояние плит
Измеряйте CSS по процедуре и точкам отсчёта, указанным изготовителем.
Не считайте, что видимый зазор при остановленной машине автоматически соответствует CSS. Значение имеют положение щеки и принятый способ измерения.
Проверьте износ, правильность посадки плит и состояние креплений согласно руководству. Перед физическим осмотром изолируйте и заблокируйте источники энергии по утверждённой на предприятии процедуре.
5. Запросите оценку для конкретной модели
Передайте поставщику сведения о машине, установленных плитах, исходном материале и рабочих показателях.
Угол захвата не всегда является параметром, который можно независимо отрегулировать на месте. Разрешённое изменение камеры может предусматривать другой профиль плит, а не обычную корректировку CSS.
Не устанавливайте самодельные клинья, не изменяйте механизм распорной плиты и не переделывайте несущие детали ради изменения приблизительно определённого угла.
6. Оцените результат в сопоставимых условиях
После разрешённого изменения сравните работу при достаточно близких характеристиках исходного материала и настройках.
Полезно фиксировать:
Измеренную производительность.
Частоту перебоев подачи.
Ток или мощность двигателя при сопоставимой нагрузке.
Гранулометрический состав исходного материала и продукта.
Изменение характера износа со временем.
По возможности меняйте только один значимый параметр за раз. Иначе будет сложно определить, какое изменение повлияло на результат.
Более равномерная работа является полезным наблюдением, но рост производительности должен подтверждаться измерениями.
Можно ли измерить угол захвата на месте эксплуатации?
Для содержательного измерения нужна определённая система отсчёта.
До начала измерений уточните:
Какие поверхности или элементы профиля следует использовать.
В какой зоне камеры определяется угол.
В каком положении должна находиться подвижная щека.
Относится ли исходная геометрия к новым или изношенным плитам.
Какой метод измерения разрешён изготовителем.
Линейка, приложенная к рифлёной поверхности, или линии, проведённые на фотографии, могут не соответствовать принятому изготовителем определению геометрии камеры.
Если утверждённого метода измерения на месте нет, передайте для оценки чертежи плит, фотографии износа и данные машины. Не превращайте визуальную оценку в точную техническую характеристику.
Какие данные нужны для запроса дробящих плит?
Сообщения «неправильный угол захвата» недостаточно, чтобы подтвердить подходящие запасные части.
Подготовьте следующие сведения:
| Информация | Для чего она нужна |
|---|---|
| Модель и серийный номер дробилки | Определить конфигурацию оборудования |
| Номера или чертежи дробящих плит | Проверить установленные профили и совместимость |
| Чёткие фотографии износа | Оценить состояние рифлений и локальный износ |
| Материал и гранулометрический состав питания | Описать условия применения |
| Форма кусков, влажность и содержание глины | Помочь объяснить затруднённое движение |
| Текущий CSS и способ измерения | Зафиксировать рабочую настройку |
| Описание условий появления признака | Сузить круг возможных причин |
| Доступные эксплуатационные записи | Обеспечить основу для сравнения и оценки |
При запросе запасных частей для щековой дробилки серии PEV укажите идентификационные данные машины и сведения об установленных плитах.
Если оригинальный номер детали неизвестен, до оформления заказа предоставьте размеры и чертежи для проверки совместимости.
