CSS, или closed side setting, — это минимальная ширина разгрузочной щели между дробящими поверхностями в контрольном сечении, установленном для конкретной дробилки. Это важный рабочий параметр щековых и конусных дробилок, однако он не равен максимальной крупности продукта.
Значение настройки имеет смысл только тогда, когда известны модель дробилки, способ измерения и состояние футеровок. Если перепутать CSS с максимальным раскрытием щели или принять настройку разгрузки за характеристику готового продукта, можно выбрать неправильное эксплуатационное решение.
В этой статье рассматриваются значение CSS, его связь с OSS, различия измерений на щековых и конусных дробилках и проверки, необходимые перед изменением настройки.
Примечание по безопасности: Статья объясняет рабочие понятия и не заменяет инструкцию по регулировке конкретной машины. Осмотр и измерения выполняют согласно руководству оборудования и процедурам изоляции, блокировки, маркировки и снятия накопленной энергии, принятым на предприятии. Запрещается вводить руки или инструменты в работающую дробилку.
1. Что означает CSS?
В течение цикла дробления подвижная дробящая поверхность приближается к противоположной поверхности и затем удаляется от нее. Поэтому разгрузочное отверстие изменяется.
CSS характеризует наименьшую ширину щели в точке измерения, указанной изготовителем. Для щековой дробилки речь идет о разгрузочной зоне между дробящими плитами. Для конусной — о разгрузочной зоне между бронями подвижного и неподвижного конусов.
Главное: CSS — это определенный параметр машины, а не любой видимый зазор в нижней части камеры.
Например, остановленная дробилка может находиться не в положении минимального раскрытия. Полученный в таком положении размер нельзя автоматически записывать как CSS без проверки процедуры изготовителя.
2. CSS и OSS: в чем разница?

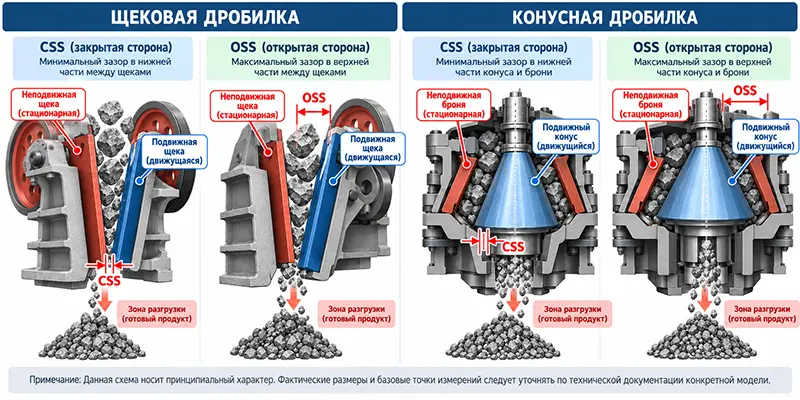

OSS, или open side setting, — это максимальное раскрытие разгрузочной щели в установленном контрольном сечении в течение цикла дробления.
| Параметр | CSS | OSS |
|---|---|---|
| Английское обозначение | Closed side setting | Open side setting |
| Основной смысл | Минимальная ширина разгрузочной щели | Максимальное раскрытие разгрузочной щели |
| Положение поверхностей | Наибольшее сближение в соответствующем контрольном сечении | Наибольшее удаление в соответствующем контрольном сечении |
| Практическое назначение | Рабочая настройка для оценки процесса дробления | Параметр для понимания движения щели и отдельных процедур измерения |
| Главное ограничение | Не равен крупности готового продукта | Не должен записываться как CSS без предусмотренного пересчета или процедуры |
Разница между двумя размерами связана с перемещением дробящих поверхностей в точке измерения.
При этом эксцентриситет, параметры эксцентрикового движения и ход в разгрузочной зоне нельзя считать взаимозаменяемыми величинами. Используйте только зависимости и размеры, определенные для конкретной машины.
Формула или инструкция, взятая от другой модели дробилки, может привести к неправильному значению CSS.
3. Одинаково ли измеряют CSS на всех дробилках?
Нет. Общая идея одинакова, но контрольные поверхности, положение машины и способ проверки зависят от конструкции.

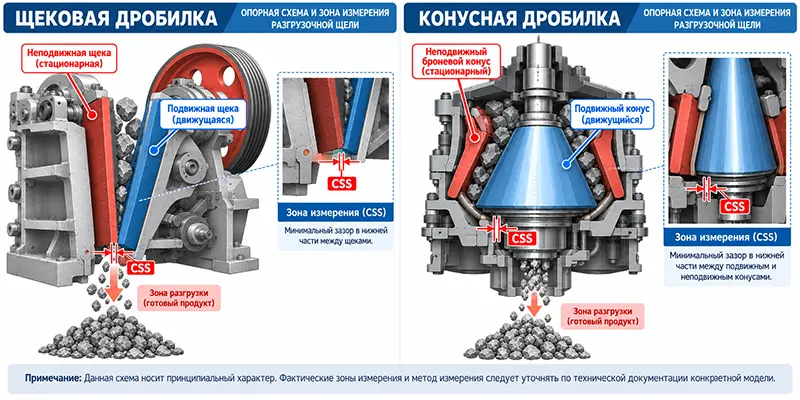

Измерение на щековой дробилке
Перед проверкой настройки необходимо уточнить:
Точную модель и профиль установленных дробящих плит.
Контрольные точки для измерения разгрузочного отверстия.
Соответствует ли измеряемое раскрытие CSS или OSS.
Требует ли руководство пересчета, установленного для этой модели.
Как неравномерный износ плит влияет на результат.
Вершины зубьев, впадины и изношенные поверхности могут давать разные показания. Измерение выполняют по установленным базам, а не по наиболее доступным поверхностям.
Такое оборудование, как щековая дробилка PEV, необходимо оценивать по документации конкретной модели и установленной комплектации, а не по универсальному размеру от другой машины.
Механизм регулировки — отдельный вопрос. Порядок работы с клиньями, прокладками или гидравлической системой должен определяться руководством машины, а не выводиться только из определения CSS.
Измерение на конусной дробилке
Установите предусмотренную изготовителем контрольную зону между бронями подвижного и неподвижного конусов. При интерпретации настройки важны профиль камеры, износ броней и метод калибровки.
Показание системы управления необходимо понимать с учетом процедуры калибровки оборудования. Нельзя автоматически считать, что отображаемая настройка и независимо измеренное отверстие всегда совпадают.
Изменение раскрытия связано с эксцентриковым движением подвижного конуса. Подробнее механическая основа описана в статье о принципе работы конусной дробилки, которая не заменяет инструкции по измерению конкретного оборудования.
4. Почему CSS не равен крупности продукта?
Дробилку с настройкой CSS 20 мм нельзя автоматически описывать как машину, выпускающую только материал мельче 20 мм.
Разгрузочная щель не является испытательным ситом с квадратными отверстиями. Частицы имеют разную форму и ориентацию, а раскрытие изменяется в течение цикла дробления. На выходе получается гранулометрический состав, а не единственный размер частиц.
Необходимо разделять три понятия:
CSS: Рабочая настройка машины.
P80: Размер, через который проходит 80 % массы отобранной пробы.
Требования к продукту: Заданный гранулометрический состав или ограничения крупности, проверяемые установленными методами опробования и испытаний.
Универсального правила «CSS равен P80» или «CSS равен максимальному размеру» не существует.
Следует также различать продукт непосредственно на разгрузке дробилки и готовый продукт после грохочения. Последующий грохот и контур возврата материала изменяют то, какие частицы поступают в склад готовой продукции.
Если готовый продукт стал крупнее, сначала определите, возникло ли изменение на разгрузке дробилки, на грохоте или в маршруте движения материала, и только затем рассматривайте изменение CSS.
5. Как CSS влияет на работу дробилки?
Изменение CSS может влиять на гранулометрический состав, производительность, рабочую нагрузку и износ. Результат также зависит от питания, геометрии камеры и допустимого рабочего диапазона машины.
В технических материалах Metso CSS также рассматривается вместе с гранулометрическим составом, производительностью и потребляемой мощностью, а не как изолированная настройка. См. рекомендации Metso по выбору камеры дробления.
| Изменение настройки | Возможная тенденция при сопоставимых условиях | Что необходимо проверить |
|---|---|---|
| Уменьшение CSS | Более мелкий продукт; производительность может снизиться | Нагрузку, выход мелочи и допустимый минимальный размер |
| Увеличение CSS | Более крупный продукт; производительность может возрасти | Возможности последующего оборудования и гранулометрический состав |
| Изменение настройки по мере износа | Гранулометрический состав может смещаться | Фактическую щель, профиль износа и калибровку |
| Одинаковый CSS на другой модели или камере | Результаты могут отличаться | Питание, геометрию, движение и рабочие условия |
Это тенденции, а не гарантированные результаты или фиксированные процентные изменения.
Для такого оборудования, как многоцилиндровая гидравлическая конусная дробилка XHP, допустимую настройку проверяют применительно к выбранной модели, камере и условиям эксплуатации. Значение, подходящее для одной комплектации, может быть неприемлемым для другой.
6. Что проверить перед изменением CSS?
Не уменьшайте разгрузочную щель только потому, что в готовом продукте стало больше надрешетного материала.
Сначала проверьте следующие условия.
Подтвердите правильность измерения
Уточните контрольные точки, положение машины, единицы и разрешенный метод измерения. Запишите, получено ли значение прямым измерением или из системы управления.
Осмотрите футеровки
Износ может менять и ширину щели, и профиль камеры. Неравномерный износ способен влиять на работу даже тогда, когда номинальная настройка выглядит неизменной.
При идентификации соответствующих деталей можно использовать обзор устройства и основных узлов конусной дробилки, но фактический износ оценивают по конкретному комплекту броней.
Проверьте питание
Оцените изменения гранулометрического состава, максимального размера кусков, влажности, содержания глины и распределения подачи. Изменение питания может изменить продукт без намеренной регулировки машины.
Проверьте грохот и контур возврата
Осмотрите панели на повреждения, проверьте размер отверстий, забивание и непредусмотренный обход грохота материалом. При необходимости зафиксируйте изменение возвратной нагрузки.
Проверьте ограничения и рабочую нагрузку
Убедитесь, что предлагаемая настройка разрешена. Проанализируйте доступные показатели нагрузки и сигналы предупреждения, а не только внешний вид продукта.
Если проблема вызвана другой неисправностью, уменьшение щели может увеличить рабочие напряжения, не исправив гранулометрический состав готовой продукции.
7. Ведите журнал проверки CSS
Полезная запись связывает настройку дробилки с условиями, при которых была отобрана проба продукта.
| Записываемая информация | Необходимые сведения |
|---|---|
| Оборудование | Модель, серийный номер и профиль камеры или дробящих плит |
| Состояние футеровок | Дата установки, история эксплуатации и наблюдаемый износ |
| Настройка | Значение CSS, метод, контрольные точки и единицы |
| Питание | Материал, гранулометрический состав, максимальный размер, влажность и глина |
| Рабочие условия | Производительность и доступные показатели нагрузки |
| Опробование | Место, дата, режим и установленный метод отбора |
| Результаты продукта | Ситовой анализ, доля крупного материала и P80 при необходимости |
| Состояние схемы | Конфигурация грохота, возврат материала и обходные потоки |
| Проверка | Ответственное лицо, наблюдения и согласованное действие |
Сравнивайте результаты только после фиксации существенных изменений рабочих условий. Сопоставление «до и после» трудно интерпретировать, если одновременно изменились питание, камера, грохот или место отбора проб.
Заключение
CSS — важный параметр дробления, но он полезен только при правильном понимании способа измерения и рабочих условий.
Различайте CSS, OSS, максимальную крупность продукта и P80. Перед изменением настройки проверяйте точность измерения, состояние футеровок, питание и работу грохота.
При обращении в XINGAONAI по вопросу выбора оборудования или разгрузочной щели укажите модель, данные камеры, текущий метод измерения, свойства материала, требуемую производительность и целевой гранулометрический состав. Приложите имеющиеся фотографии, чертежи и результаты ситового анализа, чтобы обсуждение основывалось на реальных условиях применения.
