Камнедробилки являются важными машинами в горнодобывающей промышленности, карьерах, строительстве и производстве заполнителей. Они превращают крупные породы в более мелкие частицы, которые могут использоваться как строительные заполнители, дорожное основание, искусственный песок или питание для дальнейшей переработки.
Существует несколько типов камнедробилок, и каждая машина предназначена для определенных стадий дробления, характеристик материала и требований к продукту. Выбор правильной дробилки зависит от таких факторов, как твердость породы, размер питания, желаемый размер продукта, производительность и требуемая форма конечного заполнителя.
В этом руководстве объясняются основные типы камнедробилок, как они работают, где используются и как выбрать правильное дробильное оборудование для проекта.
1. Что такое камнедробилка?
Камнедробилка — это механическая машина, которая разрушает породы на более мелкие частицы с помощью сжатия, удара или других разрушающих сил.
Типичная дробильная установка может использовать более одного типа дробилки, поскольку прямое измельчение крупных пород до конечного размера продукта обычно неэффективно.
Обычная схема дробления:
Первичное дробление → Вторичное дробление → Третичное дробление → Грохочение
Точная конфигурация зависит от питающего материала и требуемых конечных продуктов.
Например, карьер по добыче твердых пород может использовать щековую дробилку для первичного дробления, конусную дробилку для вторичного дробления и еще одну конусную или роторную дробилку для окончательной формовки и калибровки.
2. Основные типы камнедробилок
Наиболее распространенные типы камнедробилок включают:
Щековую дробилку
Гирационную дробилку
Конусную дробилку
Роторную дробилку
Молотковую дробилку
Дробилку с вертикальным валом
Мобильную дробилку
Каждый тип имеет разные эксплуатационные характеристики и области применения.

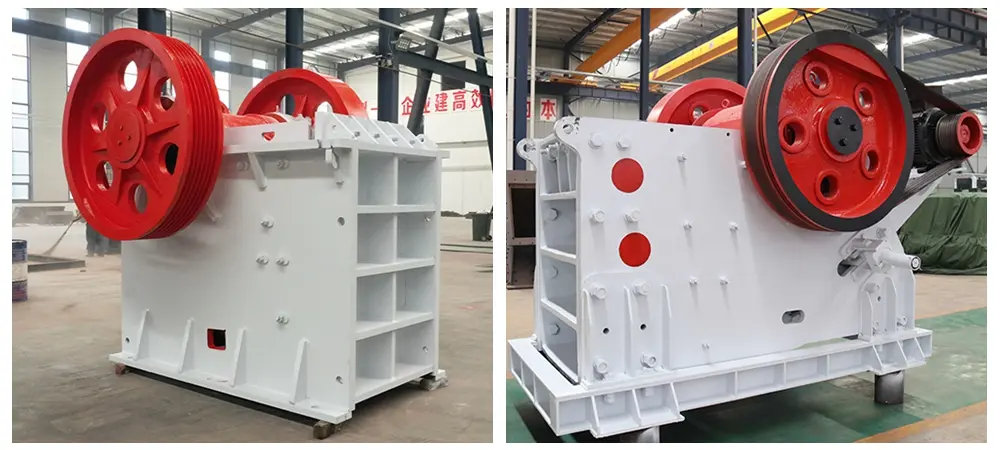

3. Щековая дробилка
Щековая дробилка является одной из наиболее широко используемых дробилок первичного дробления.
Она использует две дробящие плиты для сжатия материала. Одна щека остается относительно неподвижной, а другая движется к ней и от нее, создавая дробящее действие.
Типичные применения
Щековые дробилки обычно используются для:
Твердых пород
Гранита
Базальта
Известняка
Речного камня
Строительных и демонтажных материалов
Первичного дробления в горных работах
Преимущества
Щековые дробилки популярны, поскольку они предлагают:
Простую конструкцию
Высокую степень измельчения
Хорошую работу с твердыми материалами
Относительно простое обслуживание
Широкий спектр применения
Ограничения
Щековая дробилка в первую очередь предназначена для первичного дробления. Она может не обеспечить требуемую форму заполнителя или размер частиц для некоторых применений.
4. Гирационная дробилка
Гирационная дробилка — это крупная дробилка первичного дробления, обычно используемая в высокопроизводительных горных и карьерных операциях.
Дробящая головка движется внутри вогнутой поверхности, непрерывно сжимая материал по мере его прохождения через дробящую камеру.
Типичные применения
Гирационные дробилки особенно подходят для:
Крупномасштабной добычи
Высокопроизводительного дробления твердых пород
Крупных карьерных операций
Первичного дробления руды
Преимущества
Они могут перерабатывать очень крупные куски питания и обеспечивать высокую непрерывную производительность.
Ограничения
Гирационные дробилки обычно требуют большей площади установки и более высоких первоначальных инвестиций, чем дробилки первичного дробления меньшего размера.
Поэтому они чаще рассматриваются для крупных операций, где высокая производительность оправдывает инвестиции.

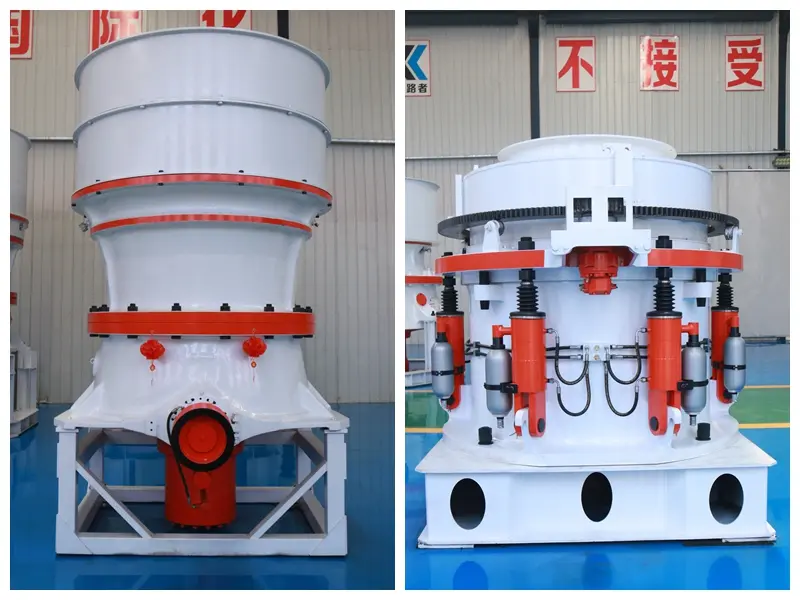

5. Конусная дробилка
Конусная дробилка широко используется для вторичного, третичного, а иногда и четвертичного дробления.
Она работает путем сжатия материала между подвижным конусом и неподвижной вогнутой поверхностью.
Конусные дробилки особенно эффективны для твердых и абразивных материалов.
Типичные применения
Они обычно используются для:
Гранита
Базальта
Железной руды
Медной руды
Речного камня
Высококачественных заполнителей
Преимущества
Конусные дробилки могут обеспечить:
Стабильный размер продукта
Хорошую эффективность измельчения
Высокую производительность
Хорошую работу с абразивными материалами
Несколько конфигураций дробления
Различные конструкции камер и рабочие настройки могут выбираться в соответствии с требованиями к питанию и продукту.
6. Роторная дробилка
Роторная дробилка разрушает материал в основном за счет удара, а не сжатия.
Материал разгоняется ротором и выбрасывается на ударные поверхности, что приводит к его разрушению.
Роторные дробилки часто выбираются, когда важны форма заполнителя и высокая степень измельчения.
Типичные применения
Они могут использоваться для:
Известняка
Мягких и средне-твердых пород
Переработанного бетона
Строительных отходов
Искусственных заполнителей
Преимущества
Ударное дробление может давать относительно кубовидный продукт, что ценно для многих строительных и агрегатных применений.
Ограничения
Роторные дробилки могут испытывать повышенный износ при переработке высокоабразивных материалов.

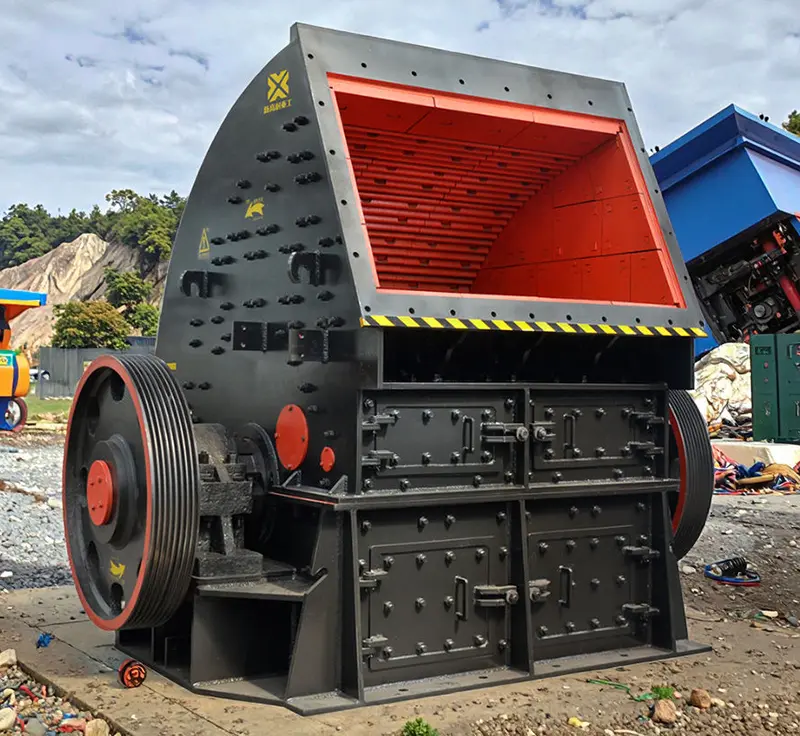

7. Молотковая дробилка
Молотковая дробилка использует быстро вращающиеся молотки для разрушения материала об ударные поверхности.
Она подходит для определенных мягких и средне-твердых материалов и применений, где требуется относительно высокая степень измельчения.
Типичные применения
Молотковые дробилки могут использоваться для:
Известняка
Угля
Гипса
Некоторых мягких пород
Определенных промышленных минералов
Они обычно не являются первым выбором для высокоабразивных твердых пород, поскольку износ может стать значительным эксплуатационным фактором.

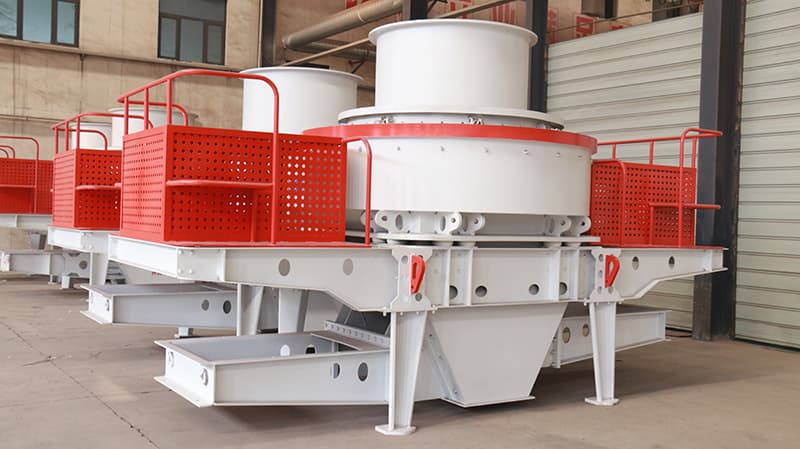

8. Дробилка с вертикальным валом
Дробилка с вертикальным валом, обычно называемая VSI-дробилкой, использует высокоскоростной ротор для разгона материала и создания ударного дробления.
VSI-дробилки часто используются на заключительной стадии производства заполнителей.
Основное применение
Их главное преимущество — формовка частиц.
VSI-дробилка может помочь получить более кубовидные и хорошо сформированные частицы, что делает ее полезной для:
Искусственного песка
Высококачественных заполнителей
Бетонных заполнителей
Асфальтовых заполнителей
Тонкого дробления и формовки
VSI обычно используется как часть полной дробильной схемы, а не как единственная дробилка на установке.

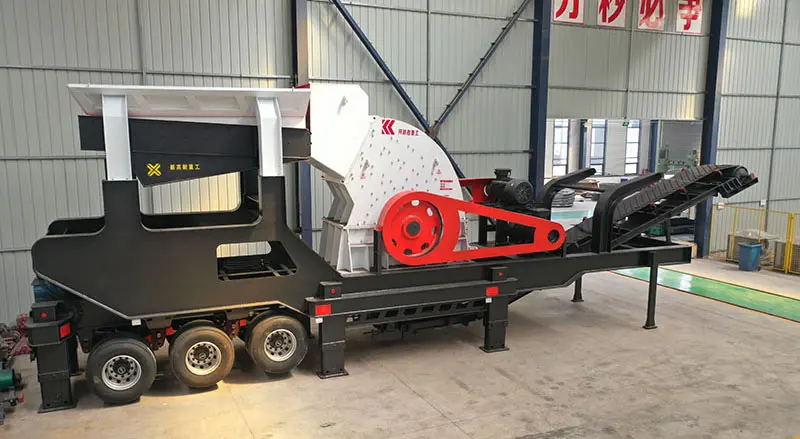

9. Мобильная дробилка
Мобильная дробилка объединяет дробильное оборудование с мобильным шасси или гусеничной платформой.
Она может перемещаться между рабочими площадками без необходимости в стационарной установке, как у стационарной дробильной установки.
Распространенные конфигурации мобильных дробилок включают:
Мобильную щековую дробилку
Мобильную конусную дробилку
Мобильную роторную дробилку
Мобильный грохот
Типичные применения
Мобильные дробилки полезны для:
Дорожного строительства
Карьеров
Горных работ
Строительных и демонтажных отходов
Переработки
Удаленных проектов
Временных дробильных операций
Их главное преимущество — эксплуатационная гибкость.
10. Первичные vs вторичные vs третичные дробилки
Типы камнедробилок также могут классифицироваться по их положению в дробильной схеме.
Первичная дробилка
Первичная дробилка получает самый крупный материал питания.
Типичное оборудование включает:
Щековую дробилку
Гирационную дробилку
Крупную роторную дробилку
Основная цель — уменьшить материал до размера, подходящего для следующей стадии.
Вторичная дробилка
Вторичная дробилка дополнительно уменьшает материал.
Конусные и роторные дробилки обычно используются на этой стадии.
Третичная дробилка
Третичное дробление дает более мелкие и более контролируемые частицы.
Конусные дробилки, VSI-дробилки и некоторые роторные дробилки могут использоваться для третичных применений.
Фактическая конфигурация зависит от требуемого конечного продукта.
11. Сравнение типов камнедробилок
| Тип дробилки | Типичная стадия | Подходящие материалы | Основное преимущество |
|---|---|---|---|
| Щековая дробилка | Первичная | Твердые и абразивные породы | Простая и надежная |
| Гирационная дробилка | Первичная | Крупные твердые породы | Очень высокая производительность |
| Конусная дробилка | Вторичная/Третичная | Твердые и абразивные материалы | Стабильный продукт |
| Роторная дробилка | Первичная/Вторичная | Мягкие и средне-твердые материалы | Высокая степень измельчения и хорошая форма |
| Молотковая дробилка | Первичная/Вторичная | Мягкие и средне-твердые материалы | Высокая степень измельчения |
| VSI-дробилка | Третичная | Заполнители и искусственный песок | Формовка частиц |
| Мобильная дробилка | Разные | Многие типы материалов | Гибкость |
12. Как выбрать правильную камнедробилку
Выбор правильной камнедробилки требует оценки нескольких факторов.
Твердость породы
Твердые и абразивные породы, такие как гранит и базальт, обычно требуют надежного дробильного оборудования.
Конусные дробилки часто используются для вторичного или третичного дробления этих материалов.
Более мягкие материалы, такие как известняк, часто могут перерабатываться с помощью ударного или молоткового дробления, в зависимости от применения.
Размер питания
Максимальный размер питания определяет подходящую первичную дробилку.
Крупный материал питания может требовать щековую или гирационную дробилку перед подачей на вторичное оборудование.
Требуемая производительность
Дробилка должна быть способна перерабатывать требуемую скорость подачи.
Слишком маленькая машина может стать узким местом, а избыточная производительность может неоправданно увеличить капитальные затраты.
Конечный размер продукта
Желаемый размер продукта влияет на количество стадий дробления.
Производство крупного заполнителя может требовать меньше стадий, чем производство мелкого заполнителя или искусственного песка.
Форма заполнителя
Для бетонных и асфальтовых применений форма частиц может быть важным фактором.
Роторные и VSI-дробилки могут быть полезны, когда требуется улучшенная форма частиц.
Абразивность
Высокоабразивные материалы могут вызывать быстрый износ.
Для этих материалов при выборе дробилки следует учитывать материал изнашиваемых деталей, требования к обслуживанию и ожидаемые эксплуатационные расходы.
13. Типы камнедробилок для разных пород
Разные породы по-разному реагируют на дробление.
Гранит
Гранит твердый и абразивный. Типичная установка для дробления гранита может использовать:
Щековая дробилка → Конусная дробилка → VSI-дробилка → Грохочение
Точная схема зависит от требуемых спецификаций заполнителя.
Базальт
Базальт также твердый и абразивный.
Щековая дробилка может использоваться для первичного измельчения, с последующим конусным дроблением для вторичных или третичных применений.
Известняк
Известняк обычно легче дробится, чем гранит или базальт.
В зависимости от твердости и требований к конечному продукту могут рассматриваться щековые, роторные, молотковые или конусные дробилки.
Речной камень
Речной камень часто твердый и округлый.
Распространенная конфигурация:
Щековая дробилка → Конусная дробилка → Грохочение
Дополнительная формовка может потребоваться, когда конечному заполнителю требуется более кубовидная форма.
14. Камнедробилка для производства заполнителей
Производство заполнителей обычно требует более одной стадии дробления.
Типичная установка может включать:
Подача → Первичное дробление → Вторичное дробление → Грохочение → Третичное дробление → Окончательное грохочение
Грохотильное оборудование разделяет продукты на разные фракции.
Крупный материал может возвращаться в дробилку через замкнутую схему.
Этот подход позволяет установке производить несколько размеров заполнителя с лучшим контролем конечного продукта.
15. Камнедробилка для искусственного песка
Искусственный песок требует более контролируемого тонкого дробления и формовки частиц, чем обычный крупный заполнитель.
Типичный процесс может включать:
Первичное дробление → Вторичное дробление → Тонкое дробление → Формовка VSI → Грохочение → Промывка песка
VSI-дробилка может помочь улучшить форму частиц, а грохочение контролирует окончательное распределение частиц по размерам.
Если питание содержит избыток пыли, глины или нежелательных тонких частиц, может также потребоваться стадия промывки.
16. Стационарные vs мобильные камнедробилки
Другим важным решением является использование стационарной или мобильной дробильной установки.
Стационарная дробильная установка
Стационарная установка подходит, когда:
Операция долгосрочная
Источник материала относительно стабилен
Требуется высокая производительность
Доступна постоянная инфраструктура
Стационарные установки могут быть оптимизированы для высокопроизводительного непрерывного производства.
Мобильная дробильная установка
Мобильная установка более подходит, когда:
Рабочее место меняется
Материал необходимо перерабатывать близко к месту добычи
Инфраструктура ограничена
Продолжительность проекта относительно короткая
Важна транспортная гибкость
Лучший выбор зависит от условий эксплуатации и инвестиционного плана проекта.
17. Распространенные ошибки при выборе камнедробилки
Выбор только по цене
Самая дешевая машина может не дать наименьших общих затрат за весь срок службы.
Износ, энергопотребление, обслуживание и простои также должны учитываться.
Игнорирование характеристик материала
Дробилка, предназначенная для известняка, может не быть лучшим выбором для высокоабразивного гранита.
Испытания материала должны быть завершены до окончательного выбора оборудования.
Использование слишком малого количества стадий дробления
Попытка получить очень мелкий продукт с неподходящей первичной дробилкой может снизить эффективность и увеличить износ.
Игнорирование грохочения
Дробление и грохочение должны проектироваться как одна система. Плохое грохочение может перегружать последующие дробилки и снижать общую эффективность установки.
Неучет будущего расширения
Если ожидается увеличение производства, первоначальная компоновка должна позволять добавление дополнительного оборудования или модернизацию, где это практически возможно.
18. Как оптимизировать дробильную установку
После выбора подходящих типов камнедробилок полная схема должна быть оптимизирована.
Важные области включают:
Стабильная подача
Постоянная скорость подачи помогает поддерживать стабильную работу дробилки.
Правильная конструкция замкнутой схемы
Крупный материал может возвращаться в дробилку для улучшения контроля размера продукта.
Выбор грохота
Грохот должен соответствовать требуемым размерам продукта и производительности установки.
Управление изнашиваемыми деталями
Регулярный осмотр и своевременная замена изнашиваемых деталей могут снизить незапланированные простои.
Сбалансированность оборудования
Производительность каждой машины должна быть сбалансирована, чтобы ни одна дробилка или грохот не стали узким местом.
19. Перечень оборудования для дробления камня
Полная установка для дробления камня может включать:
Приемный бункер
Вибрационный питатель
Щековую дробилку
Конусную дробилку
Роторную дробилку
VSI-дробилку
Вибрационный грохот
Ленточный конвейер
Систему пылеподавления
Систему электрического управления
Магнит или оборудование для удаления металлов при необходимости
Не каждой установке требуются все эти компоненты.
Перечень оборудования должен разрабатываться в соответствии с материалом, производительностью, требованиями к продукту и технологической схемой.
Заключение
Существует множество типов камнедробилок, но ни одна дробилка не подходит для всех применений.
Щековые и гирационные дробилки обычно используются для первичного дробления, в то время как конусные и роторные дробилки широко используются для вторичных и третичных применений. Молотковые дробилки могут быть подходящими для некоторых более мягких материалов, в то время как VSI-дробилки часто выбираются, когда важны формовка частиц и производство искусственного песка. Мобильные дробилки обеспечивают дополнительную гибкость, когда место переработки необходимо менять.
Правильный выбор зависит от твердости породы, абразивности, размера питания, требуемой производительности, размера продукта, формы заполнителя и общей дробильной схемы.
Вместо выбора дробилки на основе одной спецификации лучше оценить весь процесс. Правильно подобранное оборудование для дробления, грохочения, транспортировки и обработки материалов может улучшить производительность установки, качество продукции и долгосрочную эффективность работы.
Для нового проекта испытания материала и проектирование процесса должны быть завершены до утверждения модели дробилки и конфигурации установки.
