Выбор правильной первичной дробилки — одно из самых важных решений при проектировании горно-обогатительного или дробильно-сортировочного завода. Первичная дробилка определяет размер питания для последующего оборудования, влияет на эффективность производства и значительно влияет на общие эксплуатационные расходы.
Среди наиболее широко используемых первичных дробилок — щековые дробилки и гирационные дробилки. Обе являются дробилками сжатия, способными перерабатывать крупные породы, но они существенно различаются по конструкции, принципу работы, производительности, требованиям к установке и идеальным областям применения.
Понимание разницы между щековой и гирационной дробилкой помогает проектировщикам и операторам заводов выбрать наиболее подходящую машину для своих производственных потребностей. В этом руководстве подробно сравниваются обе дробилки, включая их принципы работы, производительность, преимущества, недостатки, затраты и типичные области применения.
Что такое щековая дробилка?
Щековая дробилка — это дробилка сжатия, которая использует неподвижную и подвижную дробящие плиты для разрушения материала.
При движении подвижной щеки вперед и назад породы сжимаются между двумя плитами до тех пор, пока они не становятся достаточно мелкими, чтобы пройти через разгрузочное отверстие.
Щековые дробилки известны своей простой конструкцией, надежной работой и относительно низкой стоимостью инвестиций. Они широко используются в качестве первичных дробилок в горнодобывающей промышленности, карьерах, переработке отходов и строительных проектах.
Типичный размер загружаемого материала:
До 1200 мм
Типичная производительность:
50–1500 т/ч
Области применения включают:

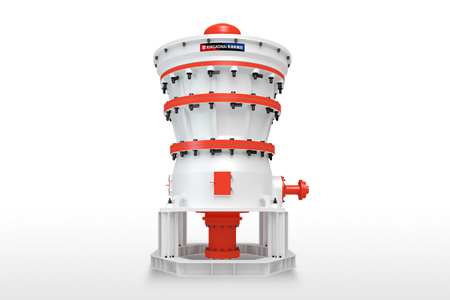

Что такое гирационная дробилка?
Гирационная дробилка — это тяжелая первичная дробилка, предназначенная для непрерывного дробления крупных пород.
Вместо подвижной щеки она использует конический подвижный конус, который вращается внутри неподвижного конуса. Материал непрерывно сжимается и дробится по мере продвижения вниз по дробящей камере.
Поскольку дробление происходит непрерывно, гирационные дробилки обеспечивают значительно более высокую производительность, чем щековые, и обычно устанавливаются на крупных горнодобывающих предприятиях.
Типичный размер загружаемого материала:
До 1500 мм
Типичная производительность:
1000–10 000 т/ч
Типичные области применения включают:
Добычу железной руды
Добычу меди
Добычу золота
Заводы по производству заполнителей высокой мощности

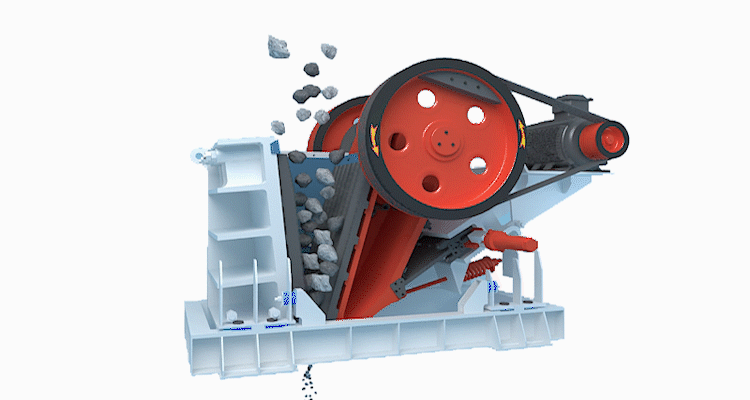

Принцип работы щековой дробилки
Щековая дробилка работает с использованием возвратно-поступательного движения сжатия.
Процесс дробления включает следующие этапы:
Крупные породы поступают в дробящую камеру через загрузочное отверстие.
Подвижная щека движется к неподвижной щеке.
Материал сжимается и разрушается.
Подвижная щека отходит назад.
Измельченный материал перемещается вниз под действием силы тяжести.
Цикл повторяется до тех пор, пока частицы не станут достаточно мелкими, чтобы выйти через разгрузочное отверстие.
Такое прерывистое дробление делает щековые дробилки очень надежными и подходящими для различных типов пород.
Принцип работы гирационной дробилки
Гирационная дробилка работает за счет непрерывного сжатия.
Эксцентриковый привод заставляет подвижный конус вращаться внутри неподвижного, создавая непрерывно изменяющийся дробящий зазор.
Процесс дробления непрерывен:
Материал поступает в верхнюю часть дробилки.
Подвижный конус сжимает породу против неподвижного конуса.
Разрушенный материал автоматически продвигается вниз.
Дробление продолжается до достижения материалом нужного размера.
Продукт выгружается снизу.
Непрерывное дробление позволяет гирационным дробилкам перерабатывать гораздо большие объемы материала, чем щековые дробилки.
Разница между щековой и гирационной дробилкой
Хотя обе являются первичными дробилками, их конструктивные особенности и производительность существенно различаются.
| Характеристика | Щековая дробилка | Гирационная дробилка |
|---|---|---|
| Принцип дробления | Возвратно-поступательное сжатие | Непрерывное сжатие |
| Режим дробления | Прерывистый | Непрерывный |
| Размер загрузки | До 1200 мм | До 1500 мм |
| Производительность | 50–1500 т/ч | 1000–10 000 т/ч |
| Размер продукта | Более крупный | Более однородный |
| Энергоэффективность | Хорошая | Отличная для больших объемов |
| Установка | Простая | Сложная |
| Фундамент | Меньше | Больше |
| Первоначальные инвестиции | Ниже | Выше |
| Обслуживание | Проще | Сложнее |
| Лучшее применение | Заводы малой и средней мощности | Крупные горнодобывающие предприятия |
Сравнение производительности
Производственная мощность — одно из самых больших различий.
Щековая дробилка
Типичная производительность:
50–1500 т/ч
Подходит для:
Малых карьеров
Заводов по производству заполнителей средней мощности
Перерабатывающих предприятий
Гирационная дробилка
Типичная производительность:
1000–10 000 т/ч
Подходит для:
Крупных рудников
Дробильных станций высокой мощности
Непрерывных производственных линий
Если требуется чрезвычайно высокая производительность, гирационная дробилка обычно является лучшим выбором.
Сравнение размера загружаемого материала
Обе машины могут перерабатывать крупные породы, но гирационные дробилки обычно принимают больший размер питания.
Щековая дробилка
Максимальный размер загрузки:
Примерно 1200 мм
Гирационная дробилка
Максимальный размер загрузки:
Примерно 1500 мм
Это позволяет гирационным дробилкам перерабатывать более крупную взорванную породу непосредственно из рудника.
Сравнение размера продукта
Щековая дробилка
Производит крупный материал с более широким распределением частиц по размерам.
Типичный размер разгрузки:
100–300 мм
Гирационная дробилка
Производит более однородный крупный продукт.
Типичный размер разгрузки:
150–300 мм
Более стабильный размер продукта гирационной дробилки может улучшить работу последующих вторичных дробилок.
Требования к установке и пространству
Щековая дробилка
Преимущества:
Компактная площадь
Простой гражданский фундамент
Легкая транспортировка
Более быстрая установка
Щековые дробилки обычно используются как в стационарных, так и в мобильных дробильных установках.
Гирационная дробилка
Требует:
Глубокого бетонного фундамента
Большой площади для установки
Тяжелого подъемного оборудования
Большего времени установки
Большинство гирационных дробилок устанавливаются на стационарных горнодобывающих предприятиях.
Сравнение обслуживания
Щековая дробилка
Рутинное обслуживание включает:
Замену дробящих плит
Смазку подшипников
Проверку распорных плит
Регулировку разгрузочной щели
Большинство работ по обслуживанию относительно просты.
Гирационная дробилка
Обслуживание обычно включает:
Замену подвижного и неподвижного конусов
Осмотр главного вала
Обслуживание систем смазки
Использование тяжелого подъемного оборудования для замены футеровки
Обслуживание обычно более специализированное и трудоемкое.
Сравнение затрат
| Статья затрат | Щековая дробилка | Гирационная дробилка |
|---|---|---|
| Первоначальные инвестиции | Низкие | Высокие |
| Стоимость установки | Низкая | Высокая |
| Эксплуатационные расходы | Умеренные | Ниже на тонну при высокой производительности |
| Стоимость обслуживания | Ниже | Выше |
| Запасные части | Менее дорогие | Более дорогие |
Для малых и средних предприятий щековые дробилки обычно обеспечивают самые низкие общие инвестиции.
Для очень крупных операций гирационные дробилки часто достигают более низкой стоимости на тонну, несмотря на более высокую закупочную цену.
Сравнение областей применения
Применение щековой дробилки
Щековые дробилки широко используются для:
Карьерных работ
Производства заполнителей
Дорожного строительства
Переработки отходов
Малых и средних горных проектов
Мобильных дробильных установок
Применение гирационной дробилки
Гирационные дробилки в основном используются в:
Открытых горных работах
Подземной добыче
Переработке железной руды
Добыче меди
Крупных известняковых карьерах
Дробильных установках высокой мощности
Преимущества и недостатки
Щековая дробилка
Преимущества
Более низкая стоимость покупки
Простая конструкция
Легкое обслуживание
Подходит для мобильных дробильных установок
Гибкая установка
Недостатки
Более низкая производительность
Прерывистое дробление
Более высокий износ в условиях экстремально высокой производительности
Гирационная дробилка
Преимущества
Чрезвычайно высокая производительность
Непрерывное дробление
Переработка более крупного питания
Стабильная работа
Более низкая стоимость на тонну на крупных предприятиях
Недостатки
Более высокие капитальные вложения
Сложная установка
Большая занимаемая площадь
Более трудоемкое обслуживание
Какую дробилку выбрать?
Выберите щековую дробилку, если:
Производительность вашего завода ниже 1500 т/ч.
Вам нужна экономически эффективная первичная дробилка.
Требуется компактное или мобильное дробильное решение.
Ваш проект имеет ограниченное пространство для установки или бюджет.
Выберите гирационную дробилку, если:
Производство превышает 1000 т/ч.
Вы перерабатываете очень крупную взорванную породу.
Ваша операция работает непрерывно.
Вам нужна самая низкая долгосрочная стоимость дробления на тонну.
Ваш проект представляет собой крупное горнодобывающее предприятие.
Могут ли щековые и гирационные дробилки использоваться вместе?
На большинстве дробильных заводов используется только одна первичная дробилка. Щековая и гирационная дробилки являются альтернативами, а не взаимодополняющими машинами на первичной стадии.
Типичные схемы дробления включают:
Вариант 1
Щековая дробилка
Конусная дробилка
Конусная дробилка
Центробежно-ударная дробилка (опционально)
Вариант 2
Гирационная дробилка
Конусная дробилка
Конусная дробилка
Центробежно-ударная дробилка с вертикальным валом (опционально)
Обе конфигурации могут производить высококачественные заполнители или минеральные продукты в зависимости от производительности и требований проекта.
Выбор лучшей первичной дробилки
Разница между щековой и гирационной дробилкой выходит далеко за рамки их внешнего вида. Щековые дробилки предлагают простоту, более низкие инвестиции и отличную гибкость, что делает их идеальными для малых и средних предприятий и мобильных дробильных установок. Гирационные дробилки, с другой стороны, обеспечивают непревзойденную производительность, непрерывное дробление и более низкие эксплуатационные расходы на тонну на крупных горнодобывающих проектах.
Правильный выбор зависит от размера питания, требуемой производительности, условий установки, бюджета проекта и долгосрочных целей производства. Тщательно оценив эти факторы, операторы могут выбрать наиболее эффективную первичную дробилку для надежной работы и максимальной окупаемости инвестиций.
