Перепад давления на рукавном фильтре — это разность давлений между камерами запылённого и очищенного воздуха. Он помогает оценивать сопротивление воздушному потоку, однако по одному показанию нельзя определить, исправно ли работает вся система.
Высокое значение может указывать на увеличение сопротивления, недостаточно эффективную очистку или изменение условий эксплуатации. Низкое значение может быть связано с уменьшением расхода воздуха, ошибкой измерения или нарушением целостности фильтрующего узла.
Поэтому полезнее спрашивать не просто «высокое давление или низкое?», а «как это показание соотносится с требованиями оборудования и его прежней работой в сопоставимых условиях?».
В этой статье рассматривается, как оценивать перепад давления, распознавать значимые тенденции и определять, что проверить до изменения настроек очистки или замены фильтровальных рукавов.
1. Что такое перепад давления на рукавном фильтре?
Перепад давления, который часто обозначают DP или ΔP, представляет собой разность давлений в двух заданных точках.

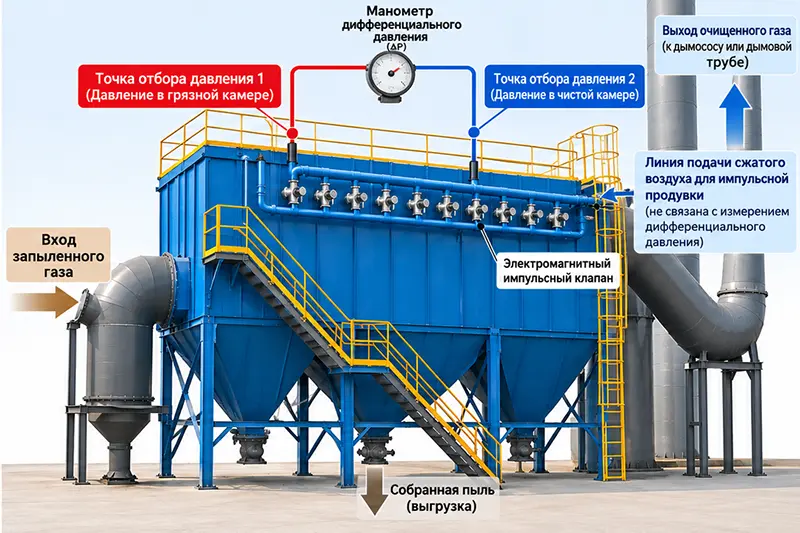

При измерении между камерами запылённого и очищенного воздуха:
ΔP = P_со стороны запылённого воздуха − P_со стороны очищенного воздуха
В аспирационной системе оба значения могут быть отрицательными. Например:
Давление со стороны запылённого воздуха: −1 000 Па.
Давление со стороны очищенного воздуха: −2 200 Па.
Перепад давления: −1 000 − (−2 200) = 1 200 Па.
Это пример расчёта, а не рекомендуемое рабочее значение и не результат измерения на действующем объекте.
Измеряемое сопротивление зависит от того, какие элементы находятся между точками отбора давления. Не следует путать перепад на фильтре с суммарными потерями давления во всей системе воздуховодов.
Также необходимо отличать его от давления сжатого воздуха для импульсной очистки. Сжатый воздух обеспечивает очистные импульсы, а перепад давления характеризует сопротивление на пути фильтруемого воздушного потока.
Последовательность фильтрации и очистки описана в разделе принцип работы импульсного рукавного фильтра.
2. Какой перепад давления считается нормальным?
Единого нормального диапазона для всех рукавных фильтров не существует.
Допустимый рабочий диапазон зависит от конструкции оборудования, фильтровального материала, расхода воздуха, свойств пыли, системы очистки и расположения точек измерения. Значение, подходящее для одной установки, может быть неприемлемым для другой.
Начните с эксплуатационной документации производителя. Затем установите исходные значения в период, когда подтверждена удовлетворительная работа системы пылеулавливания и фильтрации.
Фиксируйте:
Перепад давления до и после очистки.
Расход воздуха, если он измеряется, и соответствующие настройки вентилятора или заслонок.
Производственную нагрузку и характеристики пыли.
Частоту и режим очистки.
Имеющиеся данные о запылённости на выходе или выбросах.
В опубликованных технических характеристиках рукавного фильтра XINGAONAI для указанных моделей приведены потери давления 1 470–1 770 Па. Эти значения нельзя автоматически использовать как уставки запуска очистки, её остановки или сигнализации. Уточните их назначение и применимость по документации конкретного оборудования.
Всегда проверяйте единицы на дисплее. Па, кПа и дюймы водяного столба — разные шкалы; одинаковое число с другой единицей не означает одинаковое давление.
3. Почему перепад давления повышается?
Высокий перепад означает, что измеренное сопротивление превышает ожидаемое для данного режима работы. Сам по себе он не определяет причину.
Возможные причины:
Накопление пыли или забивание фильтровального материала.
Недостаточная эффективность импульсной очистки.
Недостаточная подача сжатого воздуха к распределительному коллектору.
Неисправности клапанов или системы управления очисткой.
Влажные и липкие отложения, связанные с влагой или конденсацией.
Изменение расхода воздуха или пылевой нагрузки.
Проблемы с выгрузкой из бункера и накопление материала.
Прежде чем делать вывод о состоянии рукавов, убедитесь, что прибор и линии отбора давления дают достоверные показания.
Затем проверьте, снижается ли перепад после очистки. Временное снижение показывает, что очистка оказывает действие, но не подтверждает исправность всей системы.
Если значение остаётся высоким, проверьте очистку, расход воздуха и технологические условия, прежде чем просто увеличивать частоту импульсов или давление продувки.
Если изменились производительность или требования к аспирации, пересмотрите исходные условия, использованные при проектировании рукавного фильтра.
4. Что означает низкий перепад давления?
Низкий перепад не является автоматическим признаком более качественной фильтрации.
Он может снижаться из-за уменьшения расхода воздуха через фильтр. Другие возможные причины — ошибка измерения или негерметичность, позволяющая газу обходить предусмотренный путь фильтрации.
Оценивайте показание вместе с другими наблюдениями:
Низкий DP и слабое улавливание пыли: Проверьте расход воздуха, вентилятор, заслонки, ограничения в воздуховодах и измерительную систему.
Резкое падение DP и рост запылённости на выходе: Проверьте целостность рукавов, правильность установки и уплотнения.
Низкий DP после замены рукавов: Сопоставьте показание с процедурой ввода в эксплуатацию и требуемым расходом воздуха.
Показание почти не меняется при изменении режима: Проверьте точки отбора, трубки, прибор и сигнал.
Перепад давления — один из показателей работы. Агентство по охране окружающей среды США также относит к важным параметрам концентрацию частиц на выходе, расход воздуха, температуру и работу очистки. По одному DP нельзя подтвердить удовлетворительные показатели выбросов. Рекомендации EPA по мониторингу рукавных фильтров

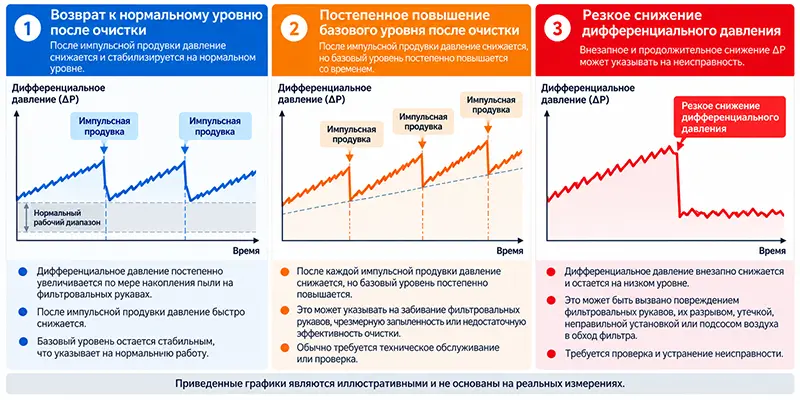

5. Оценивайте тенденцию, а не только отдельное значение
Одно измерение может скрывать развивающуюся неисправность.
Например, отображаемый рабочий диапазон остаётся почти прежним, но очистка включается всё чаще. Возможно, системе требуется больше очистных циклов, чтобы поддерживать внешне неизменный DP.
Сравнивайте тенденции при близких расходах воздуха и технологических условиях. В руководстве EPA по обслуживанию тканевых фильтров отмечается, что расход влияет на потери давления и должен учитываться при сравнении показаний. Руководство EPA по эксплуатации и обслуживанию
| Наблюдаемая тенденция | Возможное объяснение | Что проверить сначала |
|---|---|---|
| DP постепенно растёт и всё меньше снижается после очистки | Увеличение отложений, снижение эффективности очистки или изменение процесса | Достоверность измерения, расход воздуха и журнал очистки |
| Диапазон DP почти не меняется, но очистка происходит чаще | Для сохранения прежнего состояния требуется больше очистных циклов | Пылевую нагрузку, подачу сжатого воздуха и записи контроллера |
| DP резко падает, а запылённость на выходе растёт | Возможное нарушение целостности или герметичности | Состояние и установку рукавов, пути обхода фильтрации |
| DP низкий, а улавливание пыли ухудшается | Возможно снижение расхода воздуха или ошибка измерения | Вентилятор, заслонки, воздуховоды и линии давления |
| DP почти не реагирует на существенные изменения режима | Возможная проблема измерения или передачи сигнала | Точки отбора, трубки, прибор и сигнал |
Это направления проверки, а не окончательные диагнозы.
6. Что проверить до изменения настроек очистки или замены рукавов
Используйте последовательный порядок:
Проверьте измерение. Уточните единицы, состояние прибора, точек отбора и целостность трубок.
Сравните рабочие условия. Выясните, изменились ли расход воздуха, настройки вентилятора, производственная нагрузка или свойства материала.
Проверьте работу очистки. Убедитесь, что контроллер выдаёт команду и выполняется предусмотренная последовательность.
Проверьте подачу сжатого воздуха. Оценивайте условия у распределительного коллектора фильтра, а не только у компрессора.
Проверьте влагу и выгрузку пыли. Исследуйте конденсацию, липкие отложения, накопление материала в бункере и работу разгрузочного устройства.
Оцените состояние рукавов. После предыдущих проверок рассмотрите повреждения, устойчивое сопротивление, неподходящий материал или ошибки установки.
Перед внутренним осмотром или обслуживанием выполните предусмотренную процедуру отключения и изоляции оборудования и сбросьте запасённое давление в установленном порядке.
Очистка по перепаду обычно начинается при достижении верхней уставки DP и прекращается на нижней. Некоторые контроллеры имеют отдельные функции сигнализации; аварийная уставка не обязательно совпадает с уставкой запуска очистки. Проверьте фактическую конфигурацию контроллера. Рекомендации Donaldson по очистке по перепаду давления
Не меняйте настройки только ради исчезновения сигнала тревоги. Изменения должны соответствовать утверждённым требованиям оборудования и процесса.
7. Какие рабочие данные необходимо записывать?
Краткий, но регулярный журнал полезнее отдельных фотографий без информации о режиме работы.
| Информация | Что записывать |
|---|---|
| Дата и рабочее состояние | Время, состояние производства и этап: пуск, работа или остановка |
| Идентификация оборудования | Модель фильтра и секция, если применимо |
| Перепад давления | Значение, единицу и момент измерения относительно очистки |
| Расход воздуха и вентилятор | Измеренный расход при наличии, частоту вращения и соответствующие положения заслонок |
| Технологические условия | Материал, производственную нагрузку и заметные изменения запылённости |
| Очистка | Режим, частоту, выполнение последовательности и имеющиеся данные о давлении в коллекторе |
| Температура и влага | Температуру газа и признаки конденсации или влажных отложений |
| Улавливание и состояние выхода | Наблюдения, имеющиеся показания мониторинга и ухудшения |
| Обслуживание | Что изменено и какой результат получен в сопоставимых условиях |
Если расход воздуха не измеряется, укажите это. Частота вращения вентилятора сама по себе не определяет фактический расход.
Фотографии и видео дополняют журнал, но без соответствующих измерений не позволяют установить тенденцию изменения давления или подтвердить показатели выбросов.
8. Обсудите условия работы системы с XINGAONAI
Если вы подбираете импульсный рукавный фильтр, предоставьте требуемый расход воздуха, свойства пыли, температуру газа и другие существенные условия процесса для рассмотрения конфигурации оборудования.
При обращении по поводу необычного DP приложите:
Модель фильтра и имеющуюся техническую документацию.
Текущие и прежние показания DP с единицами измерения.
Расположение точек отбора давления и фотографии прибора.
Режим очистки и имеющиеся рабочие записи.
Данные о расходе воздуха и недавних изменениях процесса.
Описание ухудшения улавливания или повышения запылённости на выходе.
Эти сведения помогают конкретизировать запрос. По одному перепаду давления нельзя определить требуемую конфигурацию оборудования или необходимость замены компонентов.
