При выборе фильтровальной ткани необходимо отдельно проверить два условия: подходит ли материал для конкретной пульпы и соответствует ли готовая салфетка конструкции фильтровальной плиты.
Химический состав пульпы, рабочая температура, характеристики частиц и требования к качеству фильтрата влияют на выбор ткани. Конструкция плиты, расположение питающих отверстий, креплений и уплотнений определяют форму и исполнение готовой салфетки.
Недостаточно подобрать ткань по цвету, приблизительной толщине или номинальному размеру плиты. Перед заказом сменных салфеток необходимо подтвердить как характеристики фильтровального материала, так и размеры готового изделия.
В этой статье рассматривается, что проверить при подборе ткани, когда следует оценивать возможность очистки или замены и какие сведения нужны для получения коммерческого предложения.
1. Какую функцию выполняет фильтровальная ткань?
Фильтровальная ткань — это проницаемый материал, который отделяет твёрдые частицы от жидкости при фильтровании под давлением. Она обеспечивает формирование кека и пропускает фильтрат к дренажной системе плиты.
Ткань и формирующийся слой кека работают совместно. Поэтому результат фильтрования определяется не только размером отверстий в чистом материале.
В плитно-рамном фильтр-прессе ткань является частью фильтровального узла и должна соответствовать как условиям процесса, так и конструкции плит.
При оценке её работы учитывайте несколько показателей:
Прозрачность фильтрата.
Продолжительность фильтрования при сопоставимых условиях.
Отделение кека от ткани.
Необходимость и частоту очистки.
Механическое состояние материала.
Ткань, которая обеспечивает прозрачный фильтрат, но быстро забивается, может оказаться неподходящей для процесса. Аналогично, быстрый отвод жидкости сам по себе не подтверждает достаточное удержание твёрдых частиц.
2. Подбирайте материал по фактическим свойствам пульпы
В промышленных фильтровальных тканях применяются, в частности, полипропилен (PP), полиэфир, включая полиэтилентерефталат (PET), и полиамид (PA, нейлон). Эти обозначения указывают на семейство полимеров, но не описывают все характеристики готового фильтровального материала.
Не выбирайте ткань только по значению pH. Укажите реальные условия процесса:
Состав пульпы и присутствующие химические вещества.
Концентрации химических веществ, если они известны.
Нормальную рабочую температуру и возможные температурные пики.
Концентрацию твёрдой фазы.
Гранулометрический состав и абразивные свойства частиц.
Моющие реагенты, их концентрации и температуру очистки.
Материал должен выдерживать воздействие и пульпы, и применяемого способа очистки. Ткань, подходящая для обычного рабочего режима, может повреждаться при использовании несовместимого моющего состава.
В рекомендациях Micronics по подбору фильтровальной ткани химический состав и температура также рассматриваются вместе с характеристиками частиц, очищаемостью и отделением кека.
Если условия эксплуатации изменились, не следует автоматически повторять прежнюю спецификацию. Необходимо проверить, остаётся ли исходный материал подходящим.
3. Проверьте структуру нитей, переплетение и отделку поверхности

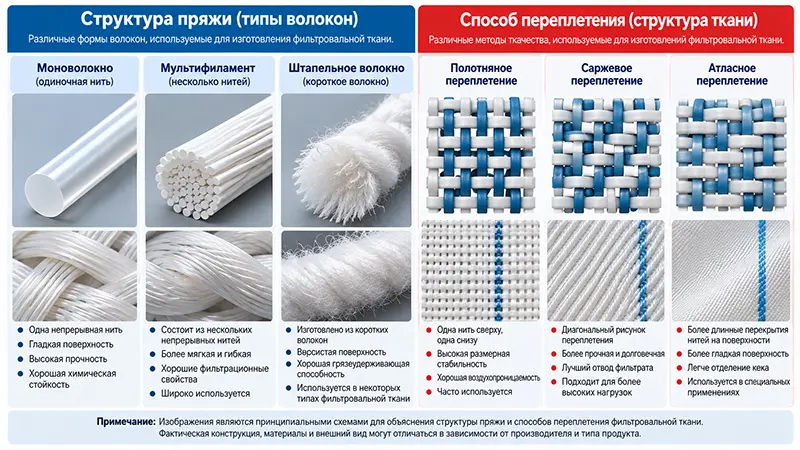

Материал, структура нитей и переплетение характеризуют разные свойства фильтровальной ткани.
Монофиламентная нить: Состоит из одной непрерывной нити.
Мультифиламентная нить: Состоит из нескольких непрерывных элементарных нитей.
Пряжа из штапельных волокон: Изготавливается из волокон ограниченной длины.
Переплетение определяет, каким образом нити соединяются в ткань. Дополнительная обработка и отделка поверхности также влияют на характеристики готового материала.
В техническом обзоре тканей для фильтр-прессов Sefar рассматриваются монофиламентные и мультифиламентные материалы, а также влияние структуры и отделки на фильтрование и выгрузку кека.
Нельзя считать какой-либо тип нити лучшим для всех условий. Сопоставляйте полную спецификацию ткани с необходимым сочетанием удержания частиц, отвода жидкости, отделения кека и очищаемости.
При заказе замены код существующего материала или его исходная спецификация полезнее, чем отдельная фотография поверхности ткани.
4. Не путайте воздухопроницаемость с удержанием частиц
Воздухопроницаемость характеризует прохождение воздуха через ткань при заданных условиях испытания. Она не равнозначна гарантированному размеру удерживаемых частиц при фильтровании пульпы.
При сравнении значений воздухопроницаемости уточняйте:
Единицы измерения.
Перепад давления при испытании.
Метод испытания.
Сопоставимость состояния и условий испытания образцов.
Результаты, полученные в разных условиях, нельзя сравнивать напрямую.
Если поставщик указывает характеристику в микронах, уточните её значение и способ определения. Нельзя автоматически считать, что ткань полностью задерживает все частицы крупнее указанного размера.
При работе с новой пульпой или существенном изменении процесса испытания на представительной пробе помогают оценить качество фильтрата, продолжительность цикла, отделение кека и поведение ткани при очистке. Одна только воздухопроницаемость не позволяет предсказать все четыре показателя.
5. Подтвердите исполнение и размеры сменной салфетки
Одинаковый номинальный размер плит не означает, что готовые фильтровальные салфетки взаимозаменяемы.
Для плитно-рамных, камерных и мембранных фильтр-прессов могут потребоваться разные формы и исполнения салфеток. Также могут отличаться питающие соединения, крепления и уплотняющие элементы.
В рекомендациях Lamports по сменным фильтровальным салфеткам выделяются различные исполнения и запрашиваются размеры плит для определения нужной конфигурации.
Перед заказом подтвердите следующие сведения.
| Параметр | Что необходимо подтвердить |
|---|---|
| Идентификация оборудования | Производитель, модель фильтр-пресса и серийный номер при наличии |
| Конструкция плит | Плитно-рамная, камерная или мембранная |
| Размеры готового изделия | Общая ширина, высота и размеры участков сложной формы |
| Питающее отверстие | Диаметр, положение и конструкция соединения |
| Крепление | Отверстия, завязки, зажимы или другие предусмотренные элементы |
| Кромки и уплотнения | Обработка кромок, расположение уплотнений или исполнение горловины, если применимо |
| Положение при установке | Нужны ли разные исполнения для отдельных позиций в пакете плит |
| Документы для идентификации | Исходный чертёж, код ткани, номер детали или согласованный образец |
Сфотографируйте обе стороны плиты и салфетку в установленном положении. Добавьте крупные планы питающего отверстия, креплений и уплотняющих участков.
Использованная салфетка помогает определить конструкцию, но из-за износа, растяжения или усадки не всегда подходит как единственный размерный образец. По возможности проверяйте размеры по самой плите или исходному чертежу.
6. Определите, нужна ли очистка, замена или пересмотр спецификации
Снижение эффективности фильтрования не всегда означает, что ресурс ткани исчерпан.
Сначала сравните текущие свойства пульпы и режим работы с последним периодом стабильной эксплуатации. Изменение характеристик питания может повлиять на результат даже без замены ткани.
| Наблюдаемая ситуация | Что проверить дальше |
|---|---|
| Фильтрование замедлилось, но видимых повреждений нет | Проверьте забивание ткани и изменения пульпы или рабочего режима |
| Фильтрат стал мутным | Проверьте целостность и установку салфетки, питающие соединения и уплотнения |
| Кек стал хуже отделяться | Оцените отложения, состояние поверхности ткани и изменения свойств пульпы |
| Появились разрывы, повреждения швов или устойчивые проблемы с размерами | Оцените необходимость замены и установите причину повреждения |
Перед открытием фильтр-пресса или снятием салфеток выполните предусмотренную процедуру отключения и изоляции оборудования и убедитесь в полном сбросе давления.
Используйте способ очистки, разрешённый для конкретной ткани и имеющихся отложений. Не существует универсальной концентрации кислоты, давления промывки или температуры очистки, подходящих для любого материала.
Если требуется проверить неисправности оборудования, выходящие за рамки подбора ткани, обратитесь к нашему руководству по устранению неисправностей фильтр-пресса.
Не назначайте замену только по календарному сроку эксплуатации. Более полезные критерии — механическое состояние, восстановление характеристик после очистки и результат работы в сопоставимых условиях.
7. Какие данные нужны для коммерческого предложения
Подробный запрос снижает риск получения предложения на ткань, которая не соответствует конструкции плиты или условиям процесса.
| Информация | Какие сведения предоставить |
|---|---|
| Идентификация фильтр-пресса | Производитель, модель, серийный номер и фотография заводской таблички |
| Конструкция плиты и салфетки | Фотографии, схема установки и исходный чертёж при наличии |
| Текущая спецификация | Материал, код ткани, характеристика воздухопроницаемости или прежний номер детали |
| Размеры | Габариты, питающее отверстие, расположение креплений и исполнение кромок |
| Свойства пульпы | Материал, концентрация твёрдой фазы и имеющиеся данные о размерах частиц |
| Химические и температурные условия | Реагенты, концентрации, рабочие температуры и условия очистки |
| Требуемый результат | Требования к качеству фильтрата и основная проблема существующей ткани |
| Условия поставки | Количество, позиции или исполнения салфеток и место доставки |
Если каких-либо сведений нет, укажите это прямо. Не заменяйте отсутствующие данные приблизительными значениями без пояснения.
Цена фильтровальной салфетки зависит от характеристик ткани, размеров готового изделия, особенностей изготовления и количества. Запрос только на «ткань для плиты определённого размера» может оставить важные требования неуточнёнными.
8. Закажите сменные фильтровальные салфетки в XINGAONAI
XINGAONAI продаёт фильтровальную ткань для фильтр-прессов отдельно. Для приобретения сменных салфеток не требуется покупать фильтр-пресс в сборе.
Отправьте нам модель оборудования, фотографии плит, обозначение или чертёж существующей салфетки, необходимое количество и сведения о пульпе. Мы рассмотрим данные, чтобы подтвердить доступное исполнение, совместимость и коммерческое предложение.
Если вы также подбираете оборудование в сборе, ознакомьтесь с нашим плитно-рамным фильтр-прессом.
При запросе сменных салфеток укажите как требования к ткани, так и форму и размеры готового изделия. Подтверждения только одной из этих составляющих недостаточно.
