Балансировка щековой дробилки включает больше, чем проверку плавности вращения маховика. Маховик, шкив, противовесы, эксцентриковый вал и подвижная щека образуют связанную механическую систему. Их установка и состояние определяют передачу сил на подшипники, станину и фундамент.
Машина с возвратно-поступательным движением при дроблении камня неизбежно создаёт некоторую вибрацию. Однако её резкое увеличение, заметное качание маховика или повторное ослабление крепежа требуют проверки.
Перед балансировкой маховика необходимо выяснить, связана ли проблема с дисбалансом масс, неправильной установкой противовесов, несоосностью привода, повреждением подшипников, ослабленными опорами или нестабильным потоком материала. Для каждой причины требуется своё решение.
В руководстве рассмотрены порядок проверки, интерпретация результатов и условия, при которых могут потребоваться новые детали или профессиональная оценка балансировки.
Безопасность: Перед осмотром остановите, изолируйте и заблокируйте дробилку. Маховики и подвижные узлы могут сохранять механическую энергию после отключения питания. Соблюдайте инструкцию конкретной модели по фиксации механизма и перемещению тяжёлых деталей.
1. Что Означает Балансировка Щековой Дробилки?
Термином «балансировка» часто обозначают разные состояния.
| Понятие | Значение | Что проверять |
|---|---|---|
| Балансировка массы маховика | Распределение массы относительно оси | Состояние, заданную геометрию и допустимый остаточный дисбаланс |
| Положение противовесов | Угловую связь с подвижным механизмом | Сборочный чертёж, метки и ориентацию |
| Соосность привода | Взаимное положение шкивов | Выверку, ремни и установку валов |
| Устойчивость установки | Опирание и крепление машины | Фундамент, подливку, анкеры, соединения и предусмотренные изоляторы |
Отдельно отбалансированный маховик не гарантирует приемлемую вибрацию после установки. Значение имеют посадка на вал, ориентация, противовесы и опорная система.
Некоторые детали имеют намеренно смещённую массу для компенсации части инерционных сил механизма. Её удаление ради равномерной балансировки отдельной детали может нарушить работу машины.

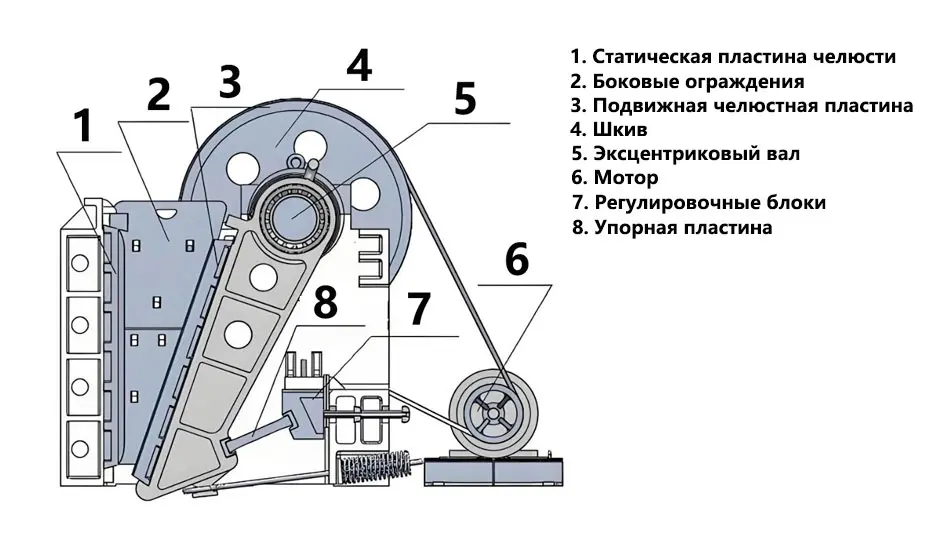

Взаимосвязь вала, подвижной щеки и привода рассмотрена в статье основные узлы щековой дробилки и их назначение.
2. Как Работают Маховик и Противовесы
Двигатель передаёт мощность через привод на эксцентриковый вал. Вал создаёт повторяющееся движение подвижной щеки.
Сопротивление дроблению меняется в течение цикла. Маховик запасает энергию вращения и отдаёт её при увеличении нагрузки, уменьшая колебания скорости.
Противовесы выполняют связанную, но другую задачу: их масса и угловое положение помогают управлять инерционными силами механизма. Требуемая схема зависит от конструкции.
Поэтому отдельно проверяют:
Геометрию и распределение массы маховика;
Соответствие противовесов модели;
Угловое взаимное положение;
Крепление к валу;
Состояние привода и опорной конструкции.
Не переносите положение противовесов или корректирующие массы с другой дробилки, даже если размеры загрузочных отверстий похожи.
3. Нормальная Вибрация и Дисбаланс Маховика
Лучший ориентир — состояние той же машины при исправной работе.
Сравнивайте измерения в одной точке, направлении, при одинаковых скорости, нагрузке и настройках прибора. Показание на фундаменте нельзя напрямую сравнивать с показанием на корпусе подшипника.
Тревожные признаки:
Рост вибрации сразу после работ с маховиком или валом;
Новая вибрация при разрешённом холостом ходе;
Видимое радиальное или осевое качание;
Стук в ступице или соединении с валом;
Ослабленные противовесы и крепления;
Повторные проблемы с движением ремней;
Вибрация вместе с нагревом или шумом подшипников;
Регулярное ослабление анкеров;
Значительное изменение между сторонами машины.
Ни один признак сам по себе не доказывает дисбаланс масс.
Видимое качание может означать биение, неправильную посадку, изношенное отверстие или повреждённый вал. Добавление груза не исправляет такие дефекты.
4. Причины Кажущегося Дисбаланса
| Возможная причина | Признак | Первая проверка |
|---|---|---|
| Налипание на маховик | Изменение вибрации после очистки | Обод, полости и ручьи |
| Ослабленный противовес | Новый стук или изменение движения | Крепления и метки |
| Неверная ориентация | Проблема после разборки | Сборочный чертёж |
| Биение маховика | Качание или нестабильное движение ремней | Радиальное и осевое биение |
| Износ шпонки, паза или ступицы | Стук при пуске и остановке | Соединение с валом |
| Несоосность шкивов | Износ кромок ремней, нагрев | Шкивы двигателя и дробилки |
| Неправильные ремни или натяжение | Хлопки, проскальзывание, неравная нагрузка | Весь комплект |
| Повреждённый вал или подшипники | Вибрация остаётся после проверки маховика | Шейки, посадки, подшипники и смазка |
| Ослабленная станина или фундамент | Движение возле анкеров | Опорная система |
| Неравномерная подача или затор | Проблема главным образом под нагрузкой | Распределение и разгрузка |
| Структурный резонанс | Сильная реакция в определённом диапазоне скорости | Вибрационное и конструктивное обследование |
Оценивайте привод в сборе. В статье двигатель щековой дробилки рассмотрена связь двигателя, передачи и рабочей нагрузки.
5. Диагностика Перед Изменением Противовесов
Шаг 1. Установите момент появления проблемы
Уточните, началась ли вибрация после:
Замены маховика;
Работ с подшипниками или валом;
Замены ремней;
Перемещения двигателя;
Ремонта фундамента;
Затора или нештатного дробления;
Постепенного ухудшения за несколько недель.
Если проблема появилась сразу после обслуживания, сначала проверьте выполненные работы.
Шаг 2. Сравните условия работы
Если это разрешено изготовителем, квалифицированный персонал может сравнить контролируемую работу без материала и под нагрузкой при установленных ограждениях.
Если вибрация присутствует в обоих случаях, проверьте вращающиеся детали, соосность, подшипники и опоры.
Если изменение связано с нагрузкой, исследуйте неравномерную подачу, зависание, уплотнение материала, ограничение разгрузки и изменение свойств сырья.
Сильная реакция на определённой скорости может быть связана с дисбалансом, резонансом или другим зависящим от скорости возбуждением.
Шаг 3. Осмотрите остановленную машину
После изоляции и механической фиксации проверьте:
Налипший материал;
Ослабленный или отсутствующий крепёж;
Маркировку и положение противовесов;
Трещины ступицы, спиц и обода;
Шпонки и пазы;
Зажимные и стопорные элементы;
Ременные ручьи;
Следы контакта с ограждением;
Подшипниковые корпуса и соединения станины.
Сверьте метки с правильным чертежом. Метки после предыдущего ремонта могут быть ошибочными.
Шаг 4. Проверьте геометрию и соосность
Специалисты должны проверить выверку шкивов, посадку маховика, радиальное и осевое биение и состояние вала по установленным допускам.
Биение и дисбаланс масс — разные дефекты. Геометрические ошибки установки исправляют до балансировки.
Шаг 5. Соберите сопоставимые измерения
Запишите:
Точку измерения;
Горизонтальное, вертикальное или осевое направление;
Фактическую скорость;
Холостой ход или нагрузку;
Условия подачи;
Частотный диапазон и настройки;
Единицы скорости, ускорения или перемещения;
Среднеквадратическое, пиковое значение или размах;
Спектр;
Данные фазы при наличии.
6. Какие Данные Подтверждают Дисбаланс?
Составляющая на частоте вращения, обычно обозначаемая 1×, может быть основанием для дальнейшей проверки. Но щековая дробилка также создаёт силы от возвратно-поступательного движения и дробления.
Одного пика 1× недостаточно для добавления груза.
Более надёжный диагноз объединяет:
Повторяемые измерения;
Стабильную фазу, когда она применима;
Проверенную скорость;
Историю обслуживания;
Правильную установку и противовесы;
Допустимое биение и исправный вал;
Исключение ослабленных соединений, подшипников и фундамента.
Оценивайте всю машину. Уменьшение вибрации в одном направлении неприемлемо, если другая точка заметно ухудшается.
7. Выберите Исправление по Причине
| Результат проверки | Действие |
|---|---|
| Удаляемое налипание | Очистить, осмотреть и повторить измерение |
| Ослабленное соединение без повреждений | Восстановить по утверждённой процедуре |
| Неверная ориентация | Установить по чертежу модели |
| Несоосность шкивов | Выполнить выверку и проверить ремни |
| Повреждённые шпонка, паз или ступица | Оценить и заменить совместимые детали |
| Трещина или деформация маховика | Вывести из эксплуатации до оценки |
| Изгиб вала или повреждение шейки | Оценить вал и подшипники |
| Подтверждённый остаточный дисбаланс | Выполнить утверждённую балансировку |
| Ослабленный фундамент или опора | Сначала восстановить опорную систему |
| Нарушенная подача или разгрузка | Исправить поток и повторить оценку |
Не маскируйте дополнительным грузом изношенную посадку, трещину или ослабленный фундамент.
8. Переустановка, Статическая, Динамическая и Балансировка на Месте
Переустановка
Может устранить неправильную посадку, несовпадение меток или ошибочную ориентацию противовесов. Требуется соблюдение чертежа и процедуры соединения с валом.
Статическая балансировка
Оценивает результирующую эксцентричность массы. Она не подтверждает правильность противовесов всего механизма и отсутствие моментного дисбаланса вращающегося узла.
Для деталей с намеренным эксцентриситетом критерий задаёт чертёж.
Динамическая балансировка
Оценивает дисбаланс при вращении. Плоскости коррекции, состояние сборки и критерии зависят от детали и её назначения.
ISO 21940-11 устанавливает процедуры и допуски для роторов с жёстким поведением. Применение требует инженерной спецификации; стандарт не задаёт автоматически единый класс всем щековым дробилкам.
Балансировка на месте
Оценивает узел в установленном состоянии. Нужны подходящие приборы, контролируемая процедура и квалифицированные специалисты.
ISO 21940-13 рассматривает критерии и меры предосторожности при балансировке средних и крупных роторов на месте.
Не приваривайте пробные грузы, не сверлите маховик и не перемещайте противовесы методом проб и ошибок. Коррекция требует отдельного согласования и безопасного крепления.
9. Когда Следует Заменять Маховик?
Замена может потребоваться при обнаружении:
Трещин ступицы, спиц или обода;
Сильного повреждения паза или отверстия;
Недопустимого износа ручьёв;
Деформации после удара;
Биения, не устраняемого правильной установкой;
Несогласованной сварки или обработки, нарушающей целостность;
Повреждений, делающих утверждённый ремонт нецелесообразным.
Грязь или лёгкая коррозия сами по себе не означают необходимость замены. Оценивайте состояние, размеры и прочность.
Для оборудования XINGAONAI уточните модель щековой дробилки серии PE или щековой дробилки серии PEV перед заказом деталей.
10. Данные для Заказа Запасных Частей
Предоставьте:
Производителя, модель и серийный номер;
Фотографию таблички;
Номер детали и сборочный чертёж;
Наружный диаметр, ширину и размеры ступицы;
Отверстие и шпоночный паз;
Профиль и количество ручьёв;
Маркировку и расположение противовесов;
Тип посадки и зажимного узла;
Направление и фактическую скорость вращения;
Мощность двигателя;
Фотографии обеих сторон и повреждения;
Сборочные метки;
Описание момента появления вибрации;
Записи вибрации и биения;
Количество и местонахождение проекта.
Сходство внешнего вида и типоразмера не подтверждает совместимость.
11. Предотвращение Повторных Проблем
Поддерживайте чистоту колёс и ручьёв, сохраняйте метки и фиксируйте положение противовесов перед разборкой.
Проверяйте соединения, крепёж, соосность и ремни по требованиям модели. Используйте согласованные комплекты ремней, когда это предусмотрено, и не меняйте скорость или противовесы без согласования.
После крупных работ сравнивайте вибрацию в одинаковых точках и условиях. Храните результаты в журнале обслуживания.
Обеспечивайте равномерную подачу и свободную разгрузку. Балансировка не компенсирует нестабильное дробление или ослабленную опору.
Заключение
Диагностируйте вибрацию до изменения противовесов. Начните с истории обслуживания, состояния маховика, монтажа, соосности, подшипников, фундамента и потока материала. Сопоставимые измерения помогут определить, остаётся ли дисбаланс вероятной причиной.
