Надленточный магнитный сепаратор является одним из наиболее эффективных решений для удаления металлолома с конвейерных лент на предприятиях горной промышленности, карьеров, переработки, цемента, угля и заполнителей. Автоматически извлекая нежелательные ферромагнитные материалы до того, как они попадут в дробилки, грохоты, мельницы или конвейеры, надленточные магнитные сепараторы защищают ценное оборудование, снижают затраты на техническое обслуживание и повышают общую надежность предприятия.
Поскольку производственные мощности продолжают расти, даже один кусок металлолома может повредить дробилки, заблокировать перегрузочные узлы или вызвать дорогостоящие незапланированные остановки. Современные самоочищающиеся надленточные магнитные сепараторы обеспечивают непрерывное удаление металлов без прерывания потока материала, что делает их важным компонентом многих систем переработки сыпучих материалов.
В этом руководстве объясняется, как работает надленточный магнитный сепаратор, его основные компоненты, механизм самоочистки, критерии выбора, области применения и методы технического обслуживания.
Что такое надленточный магнитный сепаратор?

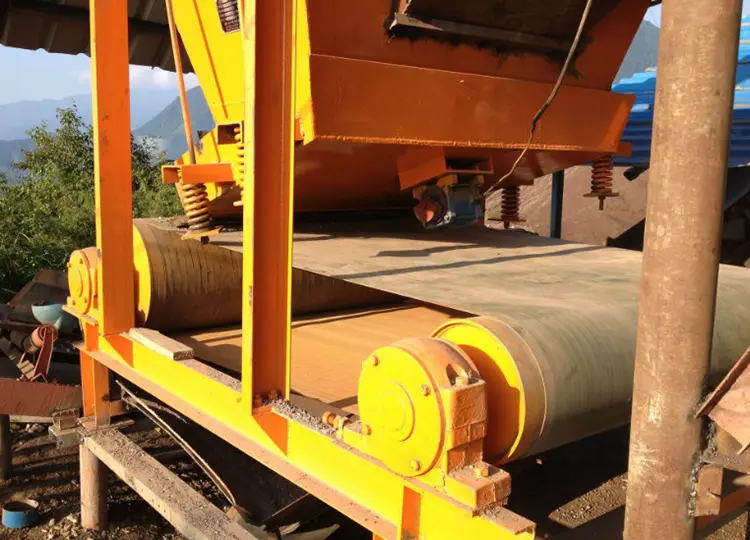

Надленточный магнитный сепаратор — это подвесная магнитная система, устанавливаемая над конвейерной лентой для непрерывного удаления нежелательных ферромагнитных материалов из сыпучих материалов.
В отличие от барабанных магнитных сепараторов, которые перерабатывают материалы внутри вращающегося барабана, надленточный сепаратор работает над конвейером и захватывает металлолом по мере прохождения материала под ним.
Сепаратор обычно состоит из:
Магнитной системы (постоянные магниты или электромагниты)
Самоочищающейся конвейерной ленты
Приводного двигателя и редуктора
Опорной рамы
Механизма натяжения ленты
Системы управления
Он широко используется для защиты последующего оборудования от металлического загрязнения и механических повреждений.
Почему важно удаление металлолома?
Металлолом — это нежелательные ферромагнитные предметы, попадающие в сырье во время добычи, транспортировки или переработки материалов.
Распространенные примеры включают:
Стальные прутки
Болты
Гайки
Буровые коронки
Зубья экскаваторов
Звенья цепей
Сломанные инструменты
Металлолом
Если эти предметы попадают в дробилки или мельницы, они могут вызвать:
Повреждение оборудования
Разрыв конвейерной ленты
Забивание
Повышенный износ
Неожиданные простои
Увеличение затрат на обслуживание
Снижение эффективности производства
Установка надленточного магнитного сепаратора значительно снижает эти риски.

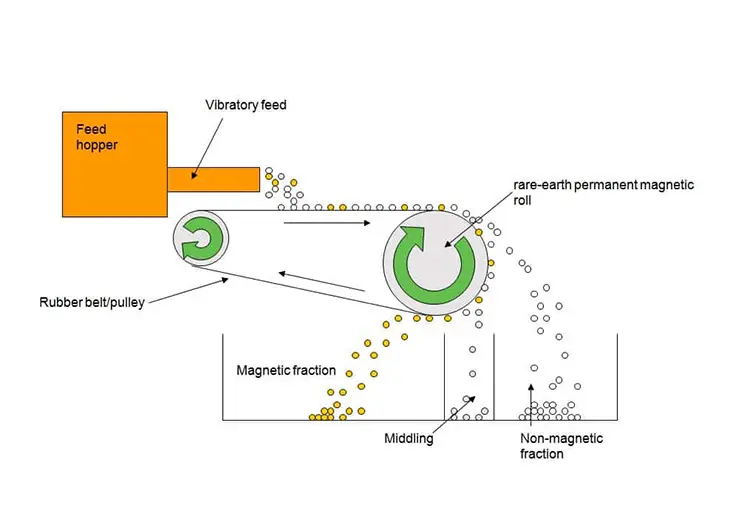

Принцип работы надленточного магнитного сепаратора
Принцип работы прост, но очень эффективен.
Сыпучий материал транспортируется по конвейерной ленте.
Надленточный магнитный сепаратор подвешивается над лентой.
При прохождении материала через магнитное поле ферромагнитные предметы притягиваются к магниту.
Непрерывно вращающаяся самоочищающаяся лента уносит захваченный металл от потока материала.
Металл разгружается в отдельный сборный бункер.
Очищенный материал поступает на последующее оборудование.
Этот автоматический процесс обеспечивает непрерывное удаление металлолома без остановки производства.
Надленточные сепараторы с постоянными магнитами vs электромагнитные
Надленточные магнитные сепараторы обычно доступны в двух конфигурациях.
Надленточный сепаратор с постоянными магнитами
Постоянные магниты создают постоянное магнитное поле без необходимости в электричестве для намагничивания.
Преимущества
Отсутствие энергопотребления для магнитного поля
Более низкие эксплуатационные расходы
Простое обслуживание
Надежная долгосрочная работа
Подходит для непрерывной работы
Применение
Карьерные предприятия
Производство заполнителей
Цементные заводы
Переработка песка
Перерабатывающие предприятия
Электромагнитный надленточный сепаратор
Электромагнитные сепараторы создают магнитную силу с помощью запитанных катушек.
Преимущества
Более сильное магнитное поле
Регулируемая магнитная интенсивность
Лучшая производительность для более толстых слоев материала
Эффективен для крупных кусков металлолома
Применение
Крупные горнодобывающие предприятия
Переработка железной руды
Системы переработки угля
Установки тяжелых конвейеров
Самоочищающаяся конструкция
Самоочищающаяся лента является одной из важнейших особенностей надленточного магнитного сепаратора.
В отличие от систем ручной очистки, сепаратор непрерывно удаляет захваченный металл без участия оператора.
Система самоочистки включает:
Резиновую разгрузочную ленту
Приводной двигатель ленты
Натяжные ролики
Направляющие ролики
Автоматическую зону разгрузки
Преимущества:
Непрерывная работа
Снижение потребности в рабочей силе
Повышение эффективности производства
Постоянное удаление металлов
Минимальное прерывание производства
Самоочищающиеся конструкции рекомендуются для высокопроизводительных предприятий, где ручная очистка была бы непрактичной.
Основные компоненты
Типичный надленточный магнитный сепаратор включает несколько основных компонентов.
Магнитный узел
Магнитный узел создает магнитное поле, необходимое для захвата ферромагнитных материалов.
В зависимости от модели, он может использовать:
Постоянные магниты из редкоземельных элементов
Ферритовые магниты
Электромагнитные катушки
Конвейерная лента
Лента сепаратора транспортирует собранный металл из магнитной зоны.
Она должна обеспечивать:
Отличную износостойкость
Термостойкость (при необходимости)
Стабильное движение
Долгий срок службы
Приводная система
Приводная система обеспечивает движение разгрузочной ленты.
Она обычно включает:
Электродвигатель
Редуктор
Приводной шкив
Цепной или прямой привод
Надежная работа привода обеспечивает непрерывную самоочистку.
Опорная конструкция
Сепаратор монтируется над конвейером на тяжелой стальной раме.
Высота установки зависит от:
Ширины конвейера
Глубины слоя материала
Магнитной силы
Требуемой эффективности сепарации
Основные области применения
Надленточные магнитные сепараторы используются во многих отраслях.
Горная промышленность
Применение:
Железная руда
Марганцевая руда
Никелевая руда
Защищают:
Шаровые мельницы
Мельницы SAG
Конвейеры
Карьеры и предприятия по производству заполнителей
Удаляют металлолом перед:
Дробилками первичного дробления
Дробилками вторичного дробления
Грохотильным оборудованием
Это снижает износ и минимизирует повреждения оборудования.
Угольные предприятия
Предотвращают загрязнение металлом перед:
Дробилками
Пульверизаторами
Конвейерами
Цементная промышленность
Применение:
Дробление известняка
Подготовка сырьевой муки
Переработка альтернативного топлива
Перерабатывающая промышленность
Отделяют ферромагнитные металлы от:
Строительных отходов
Твердых бытовых отходов
Металлолома
Древесных отходов
Факторы, учитываемые при выборе надленточного магнитного сепаратора
Выбор правильной модели требует оценки нескольких эксплуатационных условий.
Важные факторы включают:
Ширина конвейера
Магнитный сепаратор должен перекрывать всю ширину конвейера.
Толщина слоя материала
Более толстые слои материала требуют более сильных магнитных полей.
Скорость конвейера
Более высокие скорости ленты сокращают время, доступное для магнитной сепарации.
Сепаратор должен быть соответствующим образом подобран.
Характеристики материала
Учитывайте:
Размер частиц
Насыпную плотность
Влажность
Уровень загрязнения ферромагнитными материалами
Размер металлолома
Крупные стальные предметы требуют большей магнитной подъемной силы.
Высота установки
Расстояние между магнитом и конвейером напрямую влияет на эффективность сепарации.
Условия окружающей среды
Экологические факторы включают:
Пыль
Температуру
Влажность
Коррозионную среду
Эти условия влияют на конструкцию оборудования и выбор материалов.
Рекомендации по установке
Правильная установка повышает эффективность сепарации.
Рекомендуемые методы:
Устанавливайте сепаратор после головного шкива или над конвейером в зависимости от применения.
Соблюдайте рекомендуемую высоту подвеса.
Обеспечьте правильное центрирование ленты.
Оставьте достаточное пространство для разгрузки.
Проводите регулярные проверки магнитного поля.
Соблюдение рекомендаций производителя по установке помогает максимизировать производительность оборудования.
Плановое техническое обслуживание
Хотя надленточные магнитные сепараторы требуют относительно небольшого обслуживания, регулярные проверки остаются необходимыми.
Задачи по обслуживанию включают:
Проверку натяжения ленты
Осмотр приводных двигателей
Смазку подшипников
Контроль износа ленты
Очистку от накопившейся пыли
Проверку магнитной производительности
Осмотр электрических систем (для электромагнитных моделей)
Профилактическое обслуживание помогает продлить срок службы оборудования и поддерживать стабильную эффективность сепарации.
Преимущества надленточных магнитных сепараторов
По сравнению с ручным удалением металлов, надленточные магнитные сепараторы обеспечивают несколько преимуществ:
Непрерывную автоматическую работу
Улучшенную защиту оборудования
Снижение затрат на обслуживание
Меньшие простои производства
Повышенную надежность предприятия
Более высокую безопасность работы
Долгий срок службы оборудования
Низкие требования к рабочей силе
Эти преимущества делают их ценным вложением для современных систем переработки материалов.
Будущие тенденции
Последние технологические разработки улучшают системы магнитной сепарации.
Современные тенденции включают:
Высокоэнергетические магниты из редкоземельных элементов
Интеллектуальные системы мониторинга
Автоматизированную диагностику неисправностей
Самоочищающиеся ленты с регулируемой скоростью
Энергоэффективные приводные системы
Технологии прогнозного обслуживания
Мониторинг оборудования на основе IoT
Эти инновации повышают надежность и снижают эксплуатационные расходы.
Заключение
Надленточный магнитный сепаратор является важным оборудованием для защиты дробилок, конвейеров, мельниц и другого последующего оборудования от загрязнения металлоломом. Будь то использование постоянных магнитов или электромагнитной системы, современные самоочищающиеся надленточные магнитные сепараторы обеспечивают непрерывное автоматическое удаление металлов, повышающее безопасность предприятия, снижающее затраты на обслуживание и минимизирующее незапланированные простои.
При выборе надленточного магнитного сепаратора промышленные и горнодобывающие операторы должны учитывать ширину конвейера, характеристики материала, скорость ленты, высоту установки и потенциальный размер металлолома. Выбор правильно подобранного сепаратора и его обслуживание с помощью регулярных проверок обеспечат надежную работу, более длительный срок службы оборудования и более эффективные операции по переработке материалов.
