XINGAONAI Group · Реализованный проект

Установка сухой магнитной сепарации магнетита 1 000 т/сут в Казахстане

  • РАСПОЛОЖЕНИЕКазахстан
  • МАТЕРИАЛМагнетитовая руда
  • Проектная производительность1 000 т/сут
  • КОНЕЧНЫЙ ПРОДУКТМагнитный предконцентрат

Этот проект приведён в качестве примера. Выбор оборудования и фактическая производительность зависят от сырья, условий подачи и требований к готовой продукции.

Обзор проекта

О проекте

Установка сухой магнитной сепарации магнетита 1 000 т/сут в Казахстане
Этот проект переработки магнетитовой руды в Казахстане имеет проектную производительность по питанию 1 000 тонн в сутки. Он сочетает трёхстадийное дробление и грохочение с двухстадийной сухой сепарацией на постоянных магнитах для удаления части немагнитного материала перед дальнейшей переработкой. Магнитный продукт описывается как предконцентрат; его конечное применение зависит от результатов анализов и последующих требований.

Конфигурация включает питатель GZT0940, щековую дробилку PE600×900, одну конусную дробилку для более крупного и одну для более мелкого дробления, два вибрационных грохота (2YK1848 и 2YK1548), один барабан основной сухой магнитной сепарации и один сепаратор сухой магнитной перечистки. Маршруты материала и возвраты с грохотов определяются утверждённой технологической схемой.

Сухая магнитная сепарация не требует пульповой среды на стадии разделения. Влажность и крупность питания, раскрытие минералов и магнитные свойства определяют достижимое разделение. Снижение нагрузки последующего измельчения или повышение содержания железа должны подтверждаться представительными испытаниями; суточная производительность по руде не определяет выход предконцентрата или извлечение железа.

Переработка сырья

Технологический процесс

Проект объединяет трёхстадийное дробление, грохочение и двухстадийную сухую сепарацию на постоянных магнитах. Это обзор процесса: возвраты и размещение сепараторов между стадиями дробления определяются утверждённой схемой. Магнитный продукт — предконцентрат для дальнейшей оценки.

  1. Подача руды

    Питатель GZT0940 регулируемо подаёт руду в щековую дробилку PE600×900 для первичного уменьшения крупности.

  2. Стадийное дробление

    Щековая и две конусные дробилки обеспечивают три стадии уменьшения крупности. Настройки выбираются по свойствам руды и требованиям разделения.

  3. Грохочение и контроль крупности

    Вибрационные грохоты 2YK1848 и 2YK1548 контролируют крупность. Назначение грохотов и возвратные потоки определяются утверждённой схемой контура.

  4. Основная сухая магнитная сепарация

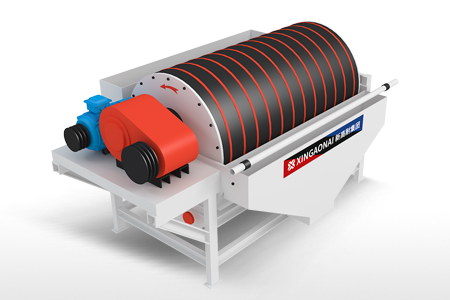

    Барабан с постоянными магнитами отделяет магнитный поток от части менее магнитного материала. Его место в контуре дробления определяется технологической схемой.

  5. Сухая магнитная перечистка

    Второй сухой магнитный сепаратор дополнительно обогащает выбранный поток. Условия питания и настройки определяются испытаниями конкретной руды.

  6. Продукты и дальнейшая оценка

    Магнитный предконцентрат и отбросный материал направляются раздельно. Содержание железа, его извлечение и возможность использования отбросной породы требуют испытаний.

Полная схема процессаПодача → Стадийное щековое и конусное дробление с грохочением → Основная сухая магнитная сепарация и перечистка → Магнитный предконцентрат и отбросная порода; маршруты по утверждённой схеме

Комплектация оборудования

Основное оборудование

Комплектация основного оборудования: Установка сухой магнитной сепарации магнетита 1 000 т/сут в Казахстане
Этап процессаОборудование / МодельКоличество
Подача рудыКолосниковый питатель (GZT0940)1 шт.
Первичное дроблениеЩековая дробилка (PE600×900)1 шт.
Вторичное дроблениеКонусная дробилка (более крупное дробление)1 шт.
Третичное дроблениеКонусная дробилка (более мелкое дробление)1 шт.
ГрохочениеВибрационный грохот (2YK1848)1 шт.
ГрохочениеВибрационный грохот (2YK1548)1 шт.
Основная сухая магнитная сепарацияБарабан основной сухой сепарации на постоянных магнитах1 шт.
Сухая магнитная перечисткаСепаратор сухой магнитной перечистки1 шт.

Подробности проекта

Объём работ и технические решения

Согласование сухой сепарации с раскрытием минералов

Успешная предконцентрация зависит от отделения магнетитсодержащих частиц от пустой породы при выбранной крупности дробления. Одно содержание магнетита не определяет результат: сростки, минеральные ассоциации и различия между рудными зонами влияют на баланс качества и извлечения. Испытайте несколько представительных классов крупности до выбора задачи разделения или прогноза количества удаляемого материала.

Контроль влажности и подачи материала

Сухим сепараторам требуется подача, соответствующая их конструкции. Влажность, глина и избыток мелочи могут менять поток и вызывать слипание частиц или их совместное движение. Распределение питания, толщина слоя и настройки должны оцениваться на представительной руде. Номинальный предел крупности одной стадии нельзя использовать как максимальный размер исходной руды для всей установки.

Совместная оценка качества, выхода и извлечения железа

Повышение содержания железа может сопровождаться снижением выхода по массе или ростом потерь железа. Анализируйте состав и измеренные количества питания, магнитного продукта и отбросных потоков совместно, включая промпродукты, предусмотренные схемой. Общее и магнитное железо являются разными показателями и должны чётко обозначаться в отчётах. Предконцентрат может требовать дополнительного измельчения и обогащения до соответствия товарной спецификации.

Определение границ водопользования и пылеподавления

Сухая магнитная сепарация работает без пульповой среды разделения. Другим операциям площадки всё ещё может требоваться вода, а установка нуждается в соответствующем плане водоотвода, уборки и контроля пыли. Укрытия, аспирацию и обращение с уловленной мелочью следует оценить в узлах дробления, грохочения и перегрузки. Сухая схема сама по себе не подтверждает нулевое водопотребление, отсутствие сбросов или проверенный экологический результат всей площадки.

Оценка отбросного материала и справочное оборудование

Отбросную породу следует исследовать до выбора удаления или использования. Применение в качестве заполнителя или дорожного основания зависит от соответствующих физических, химических и экологических испытаний и требований области использования. Страницы щековой дробилки PE и конусной дробилки XHP содержат справочную информацию по дроблению; точные модели конусных дробилок и характеристики сухих сепараторов требуют подтверждения для выбранной задачи.

Поддержка оборудования и проектов

Поддержка вашего оборудования и предприятия

Обсудите необходимые для вашего проекта услуги проектирования, поставки оборудования и сервисной поддержки. Ответственность сторон и результаты работ определяются согласованным объёмом.

  • Разработка технологической схемы и подбор оборудования

    Обсуждаем свойства сырья, крупность питания, требуемую производительность и характеристики готового продукта, чтобы подобрать оборудование и технологическую схему.

  • Поставка оборудования и координация проекта

    Координируем изготовление и поставку оборудования, а также его сопряжение с инфраструктурой площадки в соответствии с согласованными требованиями проекта и объёмом поставки.

  • Пусконаладка и поддержка в течение срока эксплуатации

    Обсудите необходимую помощь при монтаже, пусконаладке, обучении операторов и поставке запасных частей. Объём, сроки и стоимость услуг согласуются в коммерческом предложении и техническом соглашении.

Подробнее о реализации проектов EPC

Вопросы об этом проекте

Часто задаваемые вопросы

Какие пробы и данные нужны для оценки аналогичного проекта?
Предоставьте представительные пробы ожидаемых рудных зон, имеющиеся химические и минералогические анализы, данные о крупности и влажности питания, целевую производительность и назначение продукта. Согласуйте с лабораторией количество и подготовку проб, чтобы оценка соответствовала предполагаемой задаче.
Что должно входить в предложение на оборудование?
Определите, охватывает ли поставка только технологические агрегаты либо также металлоконструкции, конвейеры, лотки, электросистемы, приборы, пылеулавливание и монтажную поддержку. До сравнения предложений определите элементы заказчика и границы подключения. Не все эти вспомогательные системы указаны в перечне данного объекта.
Можно ли добавить сухую предконцентрацию перед действующей секцией измельчения?
Модернизация требует оценки доступа материала, свободного пространства, высот перегрузки, обходных линий и требований последующего питания. До выбора оборудования подтвердите соединение нового контура с действующей фабрикой и влияние монтажа на рабочий график.
Как определяются потребность в электроэнергии и строительные требования?
Используйте подтверждённые модели, перечень двигателей, способы пуска и утверждённую компоновку. Одной суточной производительности по руде недостаточно для определения установленной мощности, нагрузок на фундаменты или площади. Согласуйте распределение электроэнергии, управление и фундаменты при проектировании.
Что нужно согласовать для пусконаладки и передачи объекта?
До пробного пуска определите период испытаний, представительные условия работы, ответственность за пробы, методы измерения и критерии приёмки. Назначьте ответственных за обучение, руководства и учёт обслуживания. Любые гарантированные показатели должны быть связаны с согласованными исходными данными проекта.
Какие сведения нужны для заказа запасных частей?
Сохраняйте модель, серийный номер, сборочные чертежи и коды деталей каждой машины. Указывайте место установки и предоставляйте фотографии при заказе изнашиваемых частей дробилок, сит или компонентов сепаратора. До заказа подтвердите совместимость и сроки поставки.
