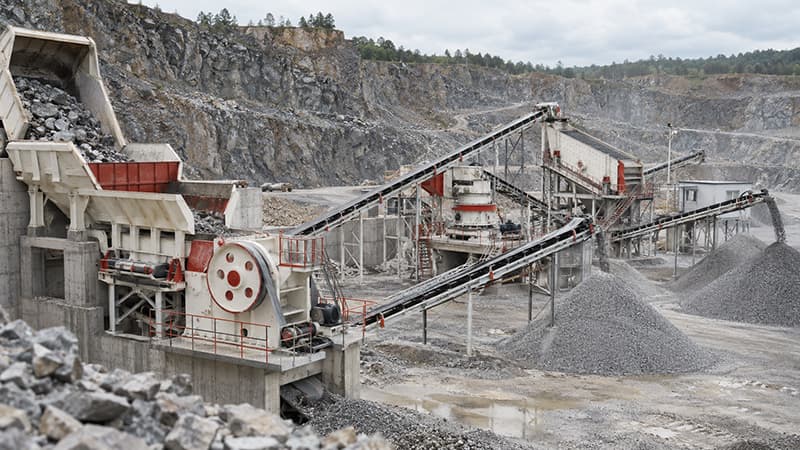

Производство нерудных материалов — это не просто разрушение крупных кусков породы на более мелкие. Полный процесс должен объединять подачу, уменьшение крупности, грохочение, возврат надрешётного продукта и обращение с готовым материалом.
Цель процесса — получение нерудных материалов, соответствующих требованиям по крупности частиц, форме, чистоте и стабильности качества.
Хотя исходное сырьё и требования к готовому продукту различаются от проекта к проекту, большинство производственных линий имеют сходную схему движения материала:
Исходное сырьё
→ Подача и предварительное грохочение
→ Первичное дробление
→ Вторичное или третичное дробление
→ Грохочение
→ Возврат надрешётного продукта
→ Готовый нерудный материал
В этой статье рассматривается совместная работа данных технологических этапов. Подробный выбор дробилки, стоимость завода, техническое обслуживание и сравнение мобильных и стационарных установок следует рассматривать отдельно, поскольку эти темы соответствуют другим поисковым намерениям и проектным факторам.
1. Определение Требуемых Характеристик Готового Материала
Проектирование процесса следует начинать с требований к готовому продукту, а не с выбора конкретной дробилки.
Перед разработкой схемы движения материала необходимо уточнить следующую информацию:
Тип исходного сырья
Максимальная крупность питания
Твёрдость и абразивность материала
Требуемая производительность
Требуемые фракции готового продукта
Количество производимых фракций
Требования к форме зёрен
Допустимое содержание мелочи и глины
Необходимость промывки материала
Эти условия определяют необходимое количество стадий дробления, схему системы грохочения, а также потребность в формировании зёрен или промывке.
Например, завод по производству относительно крупного строительного щебня может завершать переработку после вторичного дробления и грохочения. Для проекта, требующего мелкого материала со стабильной формой зёрен, может потребоваться дополнительная стадия мелкого дробления или формообразования.
Конкретные модели машин следует выбирать только после оценки свойств исходного материала и требований к производству.
2. Подача и Предварительное Грохочение
Исходная порода из карьера или со склада сначала поступает в загрузочный бункер. Затем вибрационный питатель с регулируемой скоростью направляет её на стадию первичного дробления.
Равномерная подача важна, поскольку значительные колебания потока материала влияют на загрузку дробилки, эффективность грохочения и общую производительность предприятия. Резкие наплывы материала могут перегрузить последующее оборудование, а недостаточная подача не позволяет линии работать с расчётной производительностью.
Предварительное грохочение можно установить перед первичным дроблением, если исходный материал содержит значительную долю природной мелочи, грунта или частиц, размер которых уже меньше целевой крупности питания первичной дробилки.
Предварительное грохочение позволяет:
Удалить материал, не требующий первичного дробления
Снизить ненужную нагрузку на дробилку
Ограничить поступление грунта и мелочи в контур дробления
Повысить стабильность последующего потока материала
Однако предварительное грохочение требуется не на каждом предприятии. Решение о его применении должно зависеть от количества мелочи и глины в исходном материале.

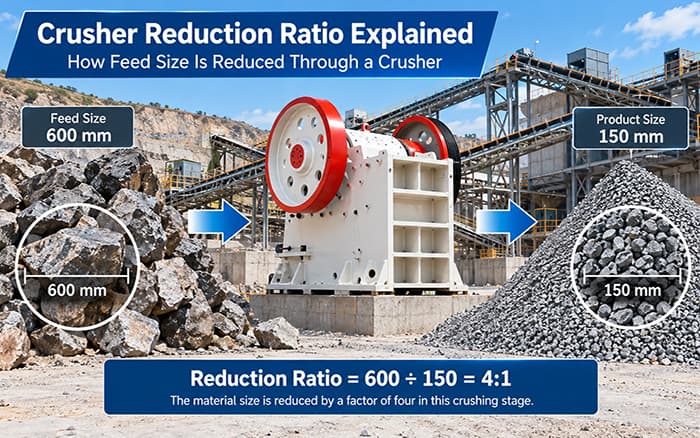

3. Первичное Дробление Уменьшает Максимальную Крупность Питания
На первичное дробление поступают самые крупные куски породы в производственной линии. На этой стадии их размер уменьшается до величины, с которой может работать последующее оборудование. Щековая дробилка серии PE может применяться на этой стадии, если её загрузочное отверстие и производительность соответствуют требованиям проекта.
Основные функции этой стадии:
Переработка материала максимальной крупности
Формирование приемлемого диапазона крупности для последующего дробления
Предотвращение попадания слишком крупных кусков во вторичную дробилку
Поддержание непрерывного движения материала через установку
Первичное дробление обычно не формирует окончательную форму зёрен. Крупность разгрузки должна быть согласована с загрузочным отверстием и производительностью следующей стадии дробления.
Если первичная дробилка выдаёт слишком крупный материал, вторичная дробилка может оказаться перегруженной. Если разгрузочная щель без необходимости установлена слишком узкой, производительность первичной стадии может снизиться, а износ и энергопотребление — возрасти.
Поэтому первичную стадию следует оценивать как часть полного производственного потока, а не как отдельную операцию дробления.
4. Вторичное и Третичное Дробление Формирует Требуемый Диапазон Крупности
Материал после первичной дробилки часто остаётся слишком крупным для использования в качестве готового продукта. Обычно он поступает на вторичное дробление для дальнейшего уменьшения размера.
Вторичное дробление позволяет:
Уменьшить крупность продукта первичной дробилки
Создать более подходящий гранулометрический состав для грохочения
Увеличить долю материала, соответствующего требованиям к готовому продукту
Необходимость третичной стадии дробления зависит от требований к продукту.
Дополнительная стадия мелкого дробления или формообразования может быть целесообразна, если проекту необходимы:
Меньшие размеры готового продукта
Более стабильная форма зёрен
Меньшая доля надрешётного продукта
Искусственный песок или мелкий заполнитель
Если вторичное дробление уже обеспечивает приемлемое качество крупного заполнителя, добавление ещё одной стадии дробления может не дать практического преимущества.
Эффективный процесс не обязательно должен включать три стадии дробления. В нём используются только те стадии, которые необходимы для достижения требуемых характеристик продукта при контролируемом энергопотреблении и циркулирующей нагрузке. Степень дробления должна оцениваться для всего контура, а не только для одной машины.
5. Грохочение Направляет Материал по Нужному Маршруту
Грохочение является основным узлом разделения в процессе дробления и сортировки нерудных материалов.
После дробления смешанный материал поступает на круговой вибрационный грохот и разделяется в соответствии с выбранными размерами отверстий сит.
На стадии грохочения материал направляется по разным маршрутам:
Материал требуемой крупности поступает на соответствующий конвейер готового продукта
Мелкий материал проходит через отверстия меньшего размера
Надрешётный продукт возвращается в контур дробления
Несколько ярусов сит разделяют материал на несколько готовых фракций
Например, одна система грохочения может разделить дроблёный материал на крупный, средний и мелкий продукты. Фактические диапазоны крупности должны определяться местными строительными стандартами или требованиями заказчика, а не универсальным набором значений.
Эффективность грохочения непосредственно влияет на стабильность качества готового продукта. Забитые отверстия, неравномерное распределение питания, перегруженные деки или изношенные сита могут привести к попаданию надрешётных частиц в готовый продукт.
Следовательно, стабильной работы дробилки недостаточно для обеспечения постоянной крупности заполнителя. Стадия грохочения также должна работать эффективно. Подробнее см. материал принцип работы вибрационного грохота.
6. Замкнутый Цикл Контролирует Надрешётный Материал
Замкнутый цикл образуется, когда надрешётный материал со стадии грохочения возвращается в дробилку для дополнительного уменьшения крупности.
Цель заключается не в простом многократном дроблении одного и того же материала. Система отделяет материал, уже соответствующий требованиям, и возвращает только слишком крупные частицы.
Правильно сбалансированный замкнутый цикл позволяет:
Уменьшить содержание надрешётных частиц в готовом продукте
Повысить стабильность крупности продукта
Эффективнее использовать производительность дробильного и сортировочного оборудования
Компенсировать допустимые колебания крупности и твёрдости питания
Однако чрезмерная циркулирующая нагрузка может указывать на несбалансированность одной из частей процесса.
Возможные причины:
Слишком широкая разгрузочная щель дробилки
Недостаточная производительность грохочения
Неправильно выбранные размеры отверстий сит
Неравномерное распределение материала по поверхности грохота
Несоответствие производительности дробления и грохочения
Для стабильного производственного потока производительности стадий дробления, грохочения, транспортировки и рециркуляции должны быть согласованы. Дополнительные вопросы балансировки рассмотрены в руководстве как увеличить производительность камнедробилки.
7. Промывка Добавляется Только При Необходимости
Промывка требуется не в каждом процессе производства нерудных материалов.
Стадию промывки можно добавить, если исходное сырьё содержит глину, поверхностные загрязнения или чрезмерное количество мелких частиц. Она также может потребоваться, если готовый продукт должен соответствовать определённым требованиям к чистоте.
Распространённые причины применения промывки:
Глина, налипшая на поверхность исходного материала
Избыточное количество пыли или мелких частиц в готовом заполнителе
Ограничения на содержание ила или глины в спецификации продукта
Необходимость возврата теряемого мелкого материала
Образование пульпы при мокрой переработке
Промытый материал может нуждаться в обезвоживании перед складированием. Если ценный мелкий песок иначе будет потерян с технологической водой, можно добавить стадию улавливания мелких фракций.
Если исходный материал относительно чистый и сухое грохочение уже обеспечивает выполнение требований к продукту, промывку не следует добавлять автоматически.
Выбор пескомоек, обезвоживающего оборудования и систем улавливания мелкого песка следует рассмотреть в отдельном руководстве по выбору оборудования.
8. Раздельное Складирование Сохраняет Качество Готового Продукта
После грохочения или промывки каждая фракция транспортируется в отдельный штабель или накопительный бункер.
Хотя складирование является заключительным этапом, неправильное обращение с продуктом может снизить качество, достигнутое при дроблении и грохочении.
Распространённые проблемы складирования:
Смешивание разных фракций в соседних штабелях
Сегрегация частиц из-за чрезмерной высоты разгрузки
Перемещение материала погрузчиками между отдельными зонами продукта
Загрязнение грунтом из-за неподготовленной поверхности склада
Потеря мелкого материала из-за неудовлетворительного дренажа
Готовые продукты должны быть физически разделены, а точки разгрузки конвейеров следует располагать так, чтобы уменьшить сегрегацию и загрязнение.
9. Ключевые Контрольные Точки Производственного Процесса
Стабильность производственной линии зависит от согласованной работы всех технологических стадий.
| Контрольная точка | Что контролировать | Возможное последствие |
|---|---|---|
| Загрузочный бункер и питатель | Непрерывность и равномерность подачи | Колебания нагрузки оборудования и производительности предприятия |
| Разгрузка первичной дробилки | Максимальная крупность разгрузки | Изменение нагрузки последующей дробилки |
| Разгрузка вторичной дробилки | Гранулометрический состав | Изменение эффективности грохочения и циркулирующей нагрузки |
| Вибрационный грохот | Размеры отверстий, загрузка дек и распределение материала | Попадание надрешётных частиц в готовую продукцию |
| Возвратный конвейер | Аномально высокий объём возврата | Чрезмерная нагрузка замкнутого цикла |
| Зона готового продукта | Разделение фракций | Смешивание или загрязнение готового материала |
Фактическую производительность предприятия нельзя определить только по паспортной производительности одной машины. Она зависит от того, остаются ли подача, дробление, грохочение, рециркуляция и транспортировка сбалансированными во всём процессе.
Заключение
Процесс производства нерудных материалов представляет собой непрерывную систему контроля крупности частиц.
Подача регулирует поток материала. Дробление поэтапно уменьшает размер породы. Грохочение определяет дальнейший маршрут каждой частицы. Надрешётный материал возвращается на дополнительное дробление, а готовые продукты поступают в отдельные штабели.
Количество стадий дробления и грохочения может различаться в разных проектах, однако процесс всегда должен быть ориентирован на три результата:
Получение требуемых фракций
Поддержание стабильной производительности
Предотвращение лишней циркулирующей нагрузки и потерь материала
До разработки технологической схемы владелец проекта должен предоставить данные об исходном материале, максимальной крупности питания, требуемой производительности и характеристиках готового продукта.
На основании этих параметров XINGAONAI может разработать подходящую схему движения материала и конфигурацию оборудования для проекта.
