Руководство по проектированию и расчёту пластинчатого питателя

Правильное проектирование пластинчатого питателя начинается с анализа материала и условий эксплуатации, а не с выбора модели по каталогу.

Требуемая производительность, максимальный размер куска, насыпная плотность, влажность, геометрия бункера, высота падения материала и угол установки влияют на ширину, высоту слоя, скорость, длину и параметры привода питателя.

Игнорирование этих факторов может привести к недостаточной производительности, образованию сводов в бункере, чрезмерному износу деталей или невозможности запуска оборудования под загруженным бункером.

Предварительный расчёт позволяет определить необходимое поперечное сечение потока и скорость. Однако при окончательном выборе также необходимо учитывать давление материала, сопротивление сдвигу, наклон, ударные нагрузки, массу движущихся частей и пусковой момент под полной нагрузкой.

В этом руководстве рассмотрены основные этапы проектирования и данные, необходимые производителю для выбора пластинчатого питателя.

Важно: Приведённые формулы и примеры предназначены для предварительного выбора. Окончательные размеры, нагрузки на конструкцию, мощность двигателя и крутящий момент редуктора должны быть проверены для конкретного проекта.

Последовательность Проектирования

Практический процесс расчёта обычно включает:

1. Определение нормальной и пиковой подачи.

2. Определение минимальной и максимальной насыпной плотности.

3. Определение максимального размера куска и гранулометрического состава.

4. Расчёт необходимой эффективной ширины потока.

5. Выбор высоты слоя и рабочей скорости.

6. Проверку выпускного отверстия, зоны сдвига и давления бункера.

7. Определение длины и угла наклона.

8. Расчёт сопротивления движению и пускового момента.

9. Выбор двигателя, редуктора, цепей, пластин и рамы.

10. Проверку конструкции в нормальных и нештатных условиях.

Все параметры взаимосвязаны. Повышение скорости может уменьшить необходимое сечение потока, но одновременно увеличить износ, удары и просыпание. Увеличение ширины улучшает прохождение крупных кусков и позволяет снизить скорость, но повышает массу и стоимость оборудования.

Задача состоит не в максимизации отдельного параметра, а в создании сбалансированной системы, обеспечивающей требуемую подачу без ненужного износа, энергопотребления и проблем с движением материала.

Какие Данные Необходимы?

До выбора модели производитель должен получить полную информацию о материале, процессе и установке.

Насыпная и истинная плотность — не одно и то же

Распространённая ошибка — использование истинной плотности породы вместо насыпной.

Истинная плотность характеризует отдельный минерал или кусок породы. Насыпная плотность учитывает пустоты между частицами и показывает массу материала, занимающего определённый объём на питателе.

Поскольку питатель перемещает объём сыпучего материала, в расчёте должна использоваться насыпная плотность.

Для переменных условий необходимо определить:

• Минимальную ожидаемую насыпную плотность

• Максимальную ожидаемую насыпную плотность

• Нормальную рабочую плотность

• Изменение плотности из-за влажности

• Изменение плотности из-за гранулометрического состава

Минимальная плотность используется для определения скорости, необходимой для достижения заданной производительности. Максимальная — для проверки массы слоя, тягового усилия цепей и момента привода.

Как Рассчитать Производительность?

Предварительная производительность определяется по эффективной ширине, средней высоте слоя, скорости, насыпной плотности и коэффициенту заполнения.

Основная формула:

Q = 3600 × B × D × V × ρ × F

Где:

Q = Производительность питателя (т/ч)
B = Эффективная ширина потока материала (м)
D = Средняя высота слоя материала (м)
V = Скорость питателя (м/с)
ρ = Насыпная плотность материала (т/м³)
F = Коэффициент заполнения
3600 = Перевод секунд в часы

Если требуемая производительность известна, скорость рассчитывается так:

V = Q ÷ (3600 × B × D × ρ × F)

Формула даёт предварительную оценку, но не определяет:

• Поведение материала при выходе из бункера

• Риск сводообразования

• Ударную нагрузку на пластины

• Тяговое усилие цепей

• Пусковой момент

• Сервисный коэффициент редуктора

• Окончательную мощность двигателя

• Нагрузки на опорную конструкцию

Для этих факторов необходимы дополнительные инженерные проверки.

Пример Расчёта Производительности

Предположим следующие предварительные условия:

Требуемая производительность (Q) = 400 т/ч
Эффективная ширина материала (B) = 1,20 м
Средняя высота слоя (D) = 0,50 м
Минимальная насыпная плотность (ρ) = 1,40 т/м³
Коэффициент заполнения (F) = 0,80

Подставим значения:

V = Q ÷ (3600 × B × D × ρ × F)

V = 400 ÷ (3600 × 1,20 × 0,50 × 1,40 × 0,80)

Сначала вычислим знаменатель:

3600 × 1,20 × 0,50 × 1,40 × 0,80 = 2419,2

Требуемая скорость:

V = 400 ÷ 2419,2

V ≈ 0,165 м/с

Переведём результат в метры в минуту:

Скорость = 0,165 × 60

Скорость ≈ 9,9 м/мин

Таким образом, выбранный поток материала должен перемещаться со скоростью примерно 0,165 м/с, или 9,9 м/мин, чтобы обеспечить 400 т/ч при насыпной плотности 1,40 т/м³.

Это только предварительная проверка. Инженер должен дополнительно установить:

• Достаточна ли ширина для максимального куска

• Стабильна ли выбранная высота слоя

• Обеспечивает ли бункер равномерную разгрузку

• Допустима ли скорость для цепей и пластин

• Может ли привод запуститься под загруженным бункером

• Выдерживает ли рама статические и динамические нагрузки

• Остаётся ли скорость приемлемой во всём диапазоне плотности

Эффективная ширина потока не всегда равна полной ширине пластин. Следует учитывать место, занятое бортовыми футеровками и технологическими зазорами.

Как Выбрать Ширину Питателя

Ширина должна одновременно удовлетворять требованиям производительности и размера куска.

Ширина, рассчитанная только по производительности, может оказаться недостаточной для крупного или неправильного по форме материала. Несколько крупных кусков могут образовать свод или застрять между бортовыми футеровками.

При выборе учитываются:

• Максимальный размер куска

• Форма и угловатость

• Доля кусков максимального размера

• Ширина выпускного отверстия

• Эффективное расстояние между футеровками

• Требуемая высота слоя

• Возможное поступление негабарита

• Способ загрузки

• Пространство для обслуживания

В некоторых отраслевых руководствах для предварительной проверки используется ширина, примерно в два раза превышающая максимальный размер куска. Это не универсальный норматив.

Для удлинённых или плитчатых кусков может потребоваться больше места, чем для округлого материала. Погрузочная техника также может случайно подавать негабарит.

Например, максимальный размер 400 мм не означает автоматически, что ширины 800 мм достаточно. Необходимо определить:

• Является ли 400 мм обычным или редким максимумом

• Имеют ли частицы удлинённую форму

• Могут ли несколько крупных кусков проходить одновременно

• Может ли загрузочное оборудование подать негабарит

• Какая ширина останется после установки футеровок

• Не будет ли отверстие бункера ограничивать поток

Если расчёт производительности и размер куска требуют разной ширины, обычно принимается большее практическое значение.

Влияние Высоты Слоя и Скорости

Производительность можно увеличить изменением ширины, высоты слоя или скорости. Эти параметры нельзя изменять независимо друг от друга.

Повышение скорости

Повышение скорости увеличивает производительность без увеличения ширины, но чрезмерная скорость может вызвать:

• Ускоренный износ цепей, пальцев и втулок

• Повышенную вибрацию и ударные нагрузки

• Просыпание

• Нестабильную подачу в дробилку

• Ухудшение регулирования

• Повышенные динамические нагрузки

• Ускоренный износ разгрузочного участка

Пластинчатые питатели предназначены для медленного контролируемого перемещения тяжёлого материала. Компенсация недостаточной ширины чрезмерной скоростью может снизить надёжность.

Увеличение высоты слоя

Более глубокий слой повышает объёмную производительность, но увеличивает нагрузку на:

• Пластины

• Цепи

• Опорные ролики

• Звёздочки

• Валы

• Подшипники

• Привод

• Раму

Увеличение слоя также может повысить усилие, необходимое для извлечения материала из бункера.

Увеличение ширины

Большая ширина позволяет уменьшить скорость или высоту слоя и облегчает прохождение крупных кусков.

Однако она увеличивает:

• Массу оборудования

• Изгибающую нагрузку на пластины

• Нагрузку на цепи

• Размер фундамента

• Требования к редуктору

• Стоимость изготовления

• Необходимое пространство

Предпочтительный вариант обычно предусматривает устойчивый слой и регулируемую низкую скорость, а не минимальную ширину при максимальной скорости.

Преобразователь частоты позволяет регулировать подачу в соответствии с потребностями последующего оборудования.

Влияние Конструкции Бункера

Бункер и питатель должны проектироваться как единая система.

Даже правильно рассчитанный питатель может работать неудовлетворительно, если выпускное отверстие слишком узкое, углы стенок не соответствуют материалу или давление на пластины слишком велико.

Важные параметры:

• Ширина выпускного отверстия

• Длина выпускного отверстия

• Длина зоны сдвига

• Открытие затвора

• Высота материала

• Углы стенок

• Геометрия перехода

• Расстояние до полотна

• Зона загрузки и удара

Сопротивление сдвигу

При запуске питатель должен извлекать материал из-под неподвижной массы в бункере. На границе движущегося и неподвижного материала возникает сопротивление сдвигу.

Оно зависит от:

• Длины отверстия

• Давления материала

• Внутреннего трения

• Трения о стенки

• Влажности

• Уплотнения

• Формы частиц

• Продолжительности остановки под нагрузкой

Длинное отверстие может увеличить массу, воздействующую на питатель, а следовательно — сопротивление и пусковой момент.

Высота падения

Если материал поступает непосредственно из самосвала, погрузчика или конвейера, ударная нагрузка зависит от высоты падения и размера кусков.

Могут потребоваться:

• Усиленная ударная зона

• Более толстые пластины

• Дополнительные ролики

• Сменные футеровки

• Каменный карман для смягчения удара

• Уменьшенная высота падения

• Усиленная рама

Формула производительности автоматически не учитывает ударную нагрузку.

Как Определить Длину

Питатель должен быть достаточно длинным, чтобы:

• Разместиться под бункером

• Сформировать контролируемый слой

• Достичь дробилки или конвейера

• Обеспечить место для привода и натяжения

• Обеспечить доступ для обслуживания

• Исключить неконтролируемую разгрузку

Необоснованно большая длина увеличивает:

• Массу пластин и цепей

• Количество находящегося на питателе материала

• Сопротивление движению

• Стоимость конструкции

• Занимаемое пространство

• Требуемый крутящий момент

Самый короткий питатель не всегда является наиболее экономичным. Иногда увеличение длины позволяет исключить дополнительный конвейер или уменьшить число перегрузочных точек.

Окончательная длина должна определяться всей компоновкой установки, а не только размерами бункера.

Наклонная Установка

Пластинчатый питатель может устанавливаться горизонтально или под углом.

Наклонная установка позволяет:

• Уменьшить занимаемую площадь

• Поднять точку разгрузки

• Соединить бункер с оборудованием, расположенным выше

• Исключить дополнительный конвейер

При этом привод должен поднимать и материал, и движущиеся части. Это влияет на:

• Тяговое усилие цепи

• Мощность двигателя

• Момент редуктора

• Устойчивость слоя

• Фактическую производительность

• Износ пластин и футеровок

Угол определяется свойствами материала, компоновкой, производительностью и конструктивными ограничениями оборудования.

Нельзя применять одинаковый угол для всех проектов.

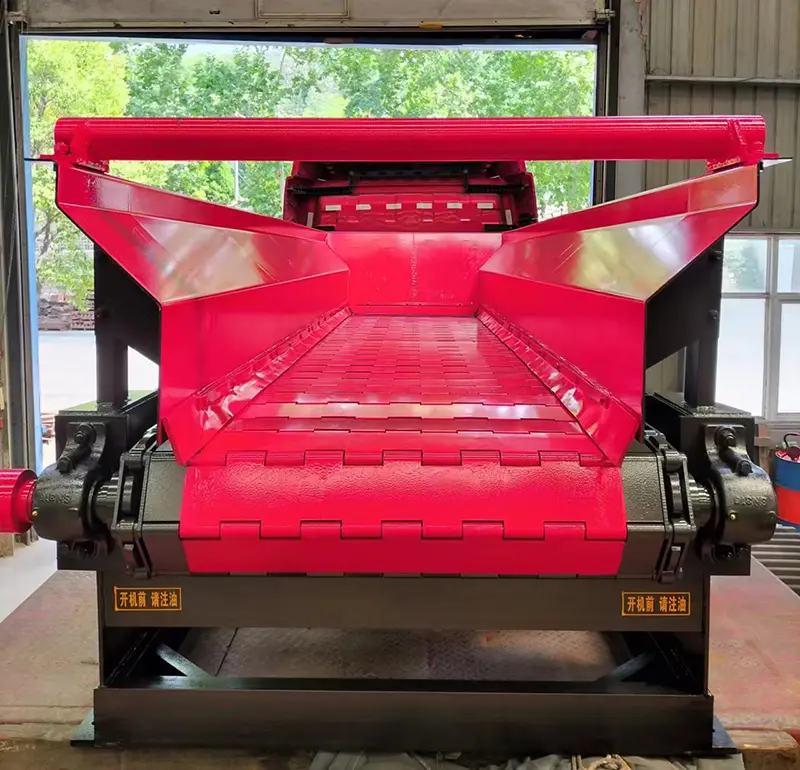

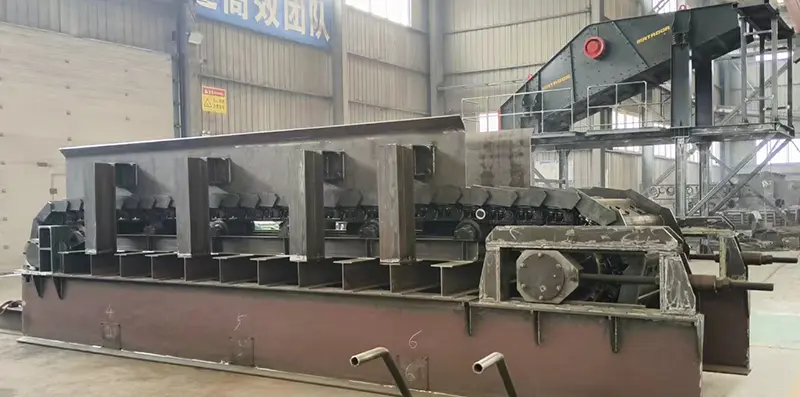

Мощность и Пусковой Момент

Мощность двигателя нельзя выбирать только по производительности.

Два питателя с одинаковой подачей могут требовать разные приводы из-за различий в:

• Длине

• Наклоне

• Насыпной плотности

• Размере отверстия бункера

• Высоте слоя

• Массе пластин и цепей

• Высоте падения

• Условиях запуска

Привод должен преодолеть:

1. Сопротивление качению и подшипников

2. Трение материала о бортовые футеровки

3. Сопротивление сдвигу под бункером

4. Сопротивление движущихся пластин и цепей

5. Сопротивление подъёму

6. Потери в цепях и звёздочках

7. Ускорение при запуске

8. Налипание и загрязнение

9. Временные перегрузки

Наиболее тяжёлый режим — запуск после остановки под загруженным бункером.

Двигатель может поддерживать скорость во время работы, но не обеспечивать требуемый пусковой момент.

Необходимо проверить:

• Максимальное пусковое тяговое усилие

• Рабочее тяговое усилие

• Выходной момент редуктора

• Пусковые характеристики двигателя

• Сервисный коэффициент

• Делительный диаметр звёздочки

• Шаг и прочность цепи

• Механический КПД

• Диапазон регулирования

• Защиту от перегрузки

• Аварийную остановку

Для тяжёлых условий обычно применяется низкоскоростной привод с высоким моментом. Преобразователь частоты регулирует подачу, но не заменяет необходимый механический пусковой момент.

Выбор Механических Компонентов

После определения размеров и нагрузок выбираются компоненты.

Необходимо согласовать:

• Толщину и усиление пластин

• Размер и шаг цепей

• Пальцы и втулки

• Ведущие и хвостовые звёздочки

• Опорные ролики

• Возвратные ролики

• Валы и подшипники

• Жёсткость рамы

• Бортовые футеровки

• Натяжное устройство

• Систему смазки

• Доступ для осмотра

Компоненты нельзя выбирать независимо друг от друга.

Увеличение слоя может потребовать усиленных пластин, более мощных цепей, роликов с большей нагрузочной способностью и большего момента. Увеличение ширины также повышает изгибающую нагрузку.

Для планирования осмотров используйте руководство по техническому обслуживанию оборудования для нерудных материалов.

Другие виды вспомогательного оборудования можно использовать для подачи, грохочения и транспортировки материала.

Выбор Модели

Производитель должен сопоставить расчётные параметры со стандартной или индивидуальной моделью только после проверки всех исходных данных.

Линейка пластинчатых питателей XINGAONAI включает исполнения для горных предприятий, производства нерудных материалов и обогащения.

При выборе проверяются:

Стандартная модель может обеспечивать необходимую производительность, но требовать изменения пластин, ударной зоны, футеровок, цепей или привода.

Подачу также необходимо согласовать с производительностью дробилки в тоннах в час, чтобы исключить недогрузку или перегрузку следующей стадии.

Распространённые Ошибки

1. Использование истинной плотности

Это создаёт неправильную связь между объёмом, скоростью и массовой подачей.

2. Расчёт только по средней производительности

Оборудование должно справляться с кратковременными пиковыми нагрузками.

3. Игнорирование негабарита

Один крупный кусок может заблокировать отверстие.

4. Выбор ширины только по формуле

Ширина также должна обеспечивать прохождение крупных кусков.

5. Компенсация малой ширины высокой скоростью

Это увеличивает износ, удары, просыпание и нестабильность.

6. Выбор двигателя как для обычного конвейера

Питатель извлекает материал из-под бункера и может запускаться под полной нагрузкой.

7. Игнорирование геометрии бункера

Отверстие, зона сдвига и давление напрямую влияют на тягу и момент.

8. Использование полной ширины вместо эффективной

Футеровки и зазоры уменьшают полезное сечение.

9. Игнорирование удара при загрузке

Разгрузка из самосвала может создавать высокие локальные нагрузки.

10. Независимый выбор компонентов

Пластины, цепи, ролики, звёздочки, валы, редуктор и рама должны соответствовать одной расчётной нагрузке.

Данные для Запроса Коммерческого Предложения

Скопируйте и заполните:

Материал:
Максимальный размер подачи:
Гранулометрический состав:
Нормальная производительность:
Пиковая/расчётная производительность:
Минимальная насыпная плотность:
Максимальная насыпная плотность:
Влажность:
Содержание глины или липких компонентов:
Температура материала:
Ширина выпускного отверстия бункера:
Длина выпускного отверстия:
Высота падения:
Требуемая длина питателя:
Горизонтальная или наклонная установка:
Угол установки:
Предыдущее загрузочное оборудование:
Последующая дробилка или конвейер:
Напряжение:
Частота сети:
Высота над уровнем моря:
Температура окружающей среды:

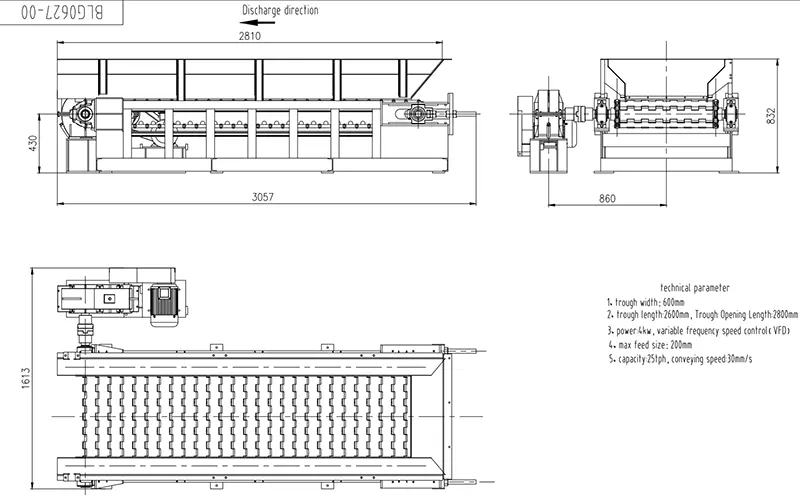

Наличие чертежа бункера или компоновки:

Если способ подачи ещё не выбран, изучите принцип работы вибрационного питателя и сравните условия его применения с пластинчатым оборудованием.

Заключение

Надёжное проектирование пластинчатого питателя требует большего, чем сопоставление производительности с каталожной таблицей.

Необходимо рассматривать характеристики материала, максимальный размер куска, изменение плотности, эффективную ширину, высоту слоя, скорость, давление бункера, наклон и условия запуска как единую систему.

Формула позволяет определить предварительное сечение и скорость. Окончательный выбор должен учитывать сопротивление сдвигу, тягу цепей, ударные нагрузки, прочность конструкции и пусковой момент.

Для получения рекомендации отправьте XINGAONAI данные о материале, производительности, максимальном размере и чертёж бункера или всей установки.
