Давление в Гидроциклоне: Как Контролировать и Регулировать

Под давлением гидроциклона обычно понимают давление питания в точке входа пульпы. Оно влияет на скорость поступления пульпы, внутренний вихревой поток, производительность, крупность разделения, а также состояние сливного и пескового продуктов.

При слишком низком давлении вихрь может оказаться недостаточно интенсивным для стабильного разделения. Чрезмерно высокое давление может обеспечить более тонкую крупность разделения, но одновременно повышает энергопотребление и ускоряет износ входного патрубка, футеровки, конуса и песковой насадки.

Поэтому цель эксплуатации состоит не в достижении максимально возможного давления, а в поддержании стабильного значения, соответствующего конструкции гидроциклона, свойствам питания и требуемому результату классификации.

1. Где следует измерять давление?

Манометр или датчик давления следует устанавливать рядом со входом питания, желательно после распределительного коллектора и непосредственно перед гидроциклоном.

Давление на выходе насоса нельзя автоматически считать давлением питания гидроциклона. Между насосом и аппаратом возникают потери из-за:

• Трения в трубопроводе

• Отводов и клапанов

• Перепада высот

• Сопротивления распределителя

• Неравномерного распределения потока

В батарее гидроциклонов контроля только общего коллектора недостаточно. Необходимо проверять отдельные ответвления на засорение, различное положение клапанов и неравномерную подачу.

Диапазон манометра не должен быть чрезмерно большим. Нормальное рабочее значение желательно располагать около середины шкалы.

Пульпа может засорять измерительные отверстия. Мембрану, штуцер и датчик необходимо регулярно проверять и очищать.

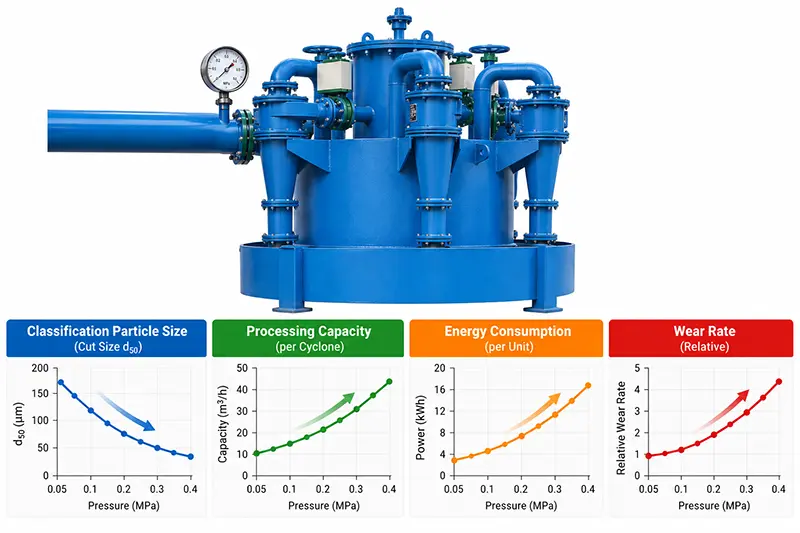

2. Как давление влияет на классификацию?

Если геометрия аппарата, концентрация питания и свойства материала остаются приблизительно постоянными, повышение давления обычно вызывает:

• Увеличение скорости пульпы на входе

• Усиление центробежного воздействия

• Увеличение объёмной производительности

• Уменьшение крупности разделения

• Возможное увеличение количества тонких частиц в песковом продукте

• Рост энергопотребления насоса

• Ускорение износа внутренних элементов

Снижение давления обычно приводит к более грубому разделению и уменьшению производительности. При слишком низком значении вихрь может стать слабым или нестабильным.

Связь не является полностью линейной. Изменение концентрации, вязкости, гранулометрического состава, износ насадки или входа могут изменить классификацию даже при неизменном показании манометра.

Поэтому давление следует оценивать вместе с формой песковой струи и одновременным отбором проб питания, слива и пескового продукта.

3. Какое давление является правильным?

Единого универсального значения не существует.

Необходимое давление зависит от:

• Диаметра гидроциклона

• Размеров входного патрубка

• Геометрии конуса

• Диаметра сливного патрубка

• Диаметра песковой насадки

• Концентрации твёрдого

• Размеров и плотности частиц

• Вязкости пульпы

• Требуемой крупности разделения

• Одиночной или батарейной установки

Некоторые промышленные гидроциклоны работают в широком диапазоне примерно 30–300 кПа. Это лишь общая отраслевая справка, а не готовая уставка для конкретного аппарата.

Правильное значение определяется по характеристикам изготовителя, данным пусконаладки и требованиям к продукту.

В системе извлечения мелкого песка давление также должно соответствовать расходу насоса, размеру гидроциклона, концентрации питания и состоянию песковой насадки. Рекуператор мелкого песка XINGAONAI использует гидроциклоны для концентрации и отделения мелких частиц, однако разные модели имеют разные конфигурации и пропускную способность. Использовать одну фиксированную уставку для всех моделей нельзя.

4. Как определить подходящее рабочее давление

Шаг 1. Стабилизировать питание

Перед регулировкой необходимо стабилизировать:

• Уровень в зумпфе

• Концентрацию твёрдого

• Гранулометрический состав

• Расход добавочной воды

• Частоту вращения насоса

• Количество работающих гидроциклонов

Если эти условия постоянно меняются, колебания могут быть вызваны не самим гидроциклоном.

Шаг 2. Установить начальное давление

Запустите систему при значении, рекомендованном изготовителем, и дождитесь стабилизации потока, давления и песковой разгрузки.

Запишите:

• Давление питания

• Частоту вращения или настройку преобразователя

• Ток двигателя

• Концентрацию питания

• Концентрацию пескового продукта

• Гранулометрический состав слива и песков

• Форму разгрузки насадки

Шаг 3. Выполнять небольшие изменения

Изменяйте частоту насоса небольшими шагами. За один раз изменяйте только один параметр.

После каждого изменения дождитесь стабилизации и только затем отбирайте пробы.

Не следует одновременно изменять скорость насоса, количество воды и диаметр насадки. Иначе невозможно установить причину полученного результата.

Шаг 4. Определить уставку по качеству продукта

Подходящее давление должно обеспечивать:

• Требуемую производительность

• Требуемую крупность слива и песков

• Стабильную песковую разгрузку

• Отсутствие кавитации и перегрузки насоса

• Приемлемое энергопотребление

• Приемлемый износ

Показание манометра не является конечной целью. Целью является стабильная классификация.

5. Низкое давление: признаки и причины

Типичные признаки

• Значение ниже нормальной рабочей базы

• Слабая или прерывистая песковая разгрузка

• Крупные частицы в сливе

• Более грубая крупность разделения

• Снижение производительности

• Невозможность установить стабильное давление

Возможные причины

1. Слишком низкая скорость насоса.

2. Изношенная крыльчатка.

3. Низкий уровень в зумпфе.

4. Подсос воздуха.

5. Негерметичная всасывающая линия.

6. Недостаточный объём питания.

7. Засорение трубопровода или входа насоса.

8. Чрезмерно открытый байпас.

9. Слишком много работающих гидроциклонов.

10. Засорённый или неточный манометр.

Порядок устранения

Сначала проверьте манометр, затем уровень, всасывающую линию и состояние насоса.

После исключения подсоса воздуха, засорения и механических проблем можно постепенно повысить скорость, если это допускают насос и двигатель.

Не увеличивайте скорость резко без проверки питания. Это может перегрузить насос и ускорить износ.

6. Высокое давление: признаки и причины

Типичные признаки

• Значение выше нормальной базы

• Рост тока двигателя или энергопотребления

• Быстрый износ входа и футеровки

• Увеличение тонких частиц в песковом продукте

• Изменение вибрации или шума

• Резкий рост без соответствующего увеличения производительности

Возможные причины

1. Слишком высокая скорость насоса.

2. Слишком мало работающих гидроциклонов.

3. Изменение положения клапана.

4. Частичное засорение входа или внутренней части.

5. Засорение песковой насадки.

6. Резкое изменение концентрации.

7. Неподходящий размер аппарата или входа.

8. Дрейф датчика давления.

Высокое давление не является автоматическим подтверждением хорошей классификации.

Если оно резко возрастает при снижении пескового расхода, сначала проверьте аппарат на засорение.

Перед разборкой остановите насос, изолируйте клапаны и полностью сбросьте давление.

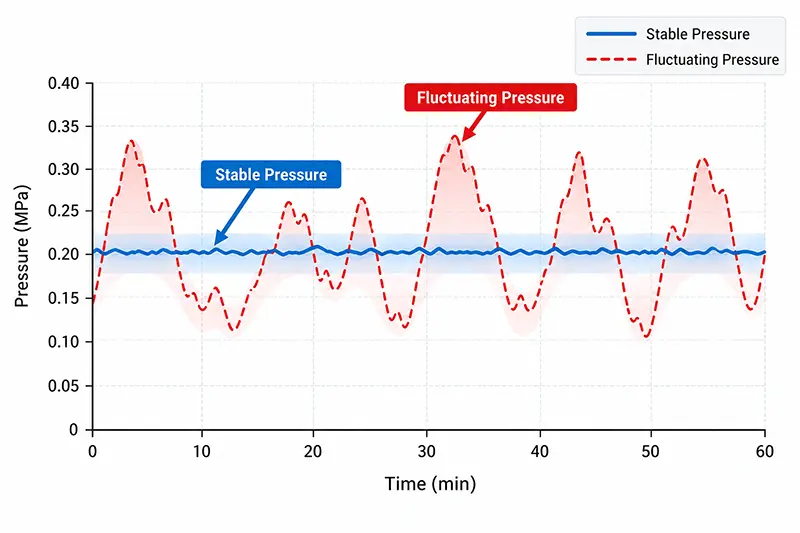

7. Почему давление колеблется?

Стабильность обычно важнее высокого значения.

Колебания могут быть вызваны:

• Изменением уровня в зумпфе

• Нестабильной концентрацией

• Изменением расхода воды

• Подсосом воздуха

• Кавитацией насоса

• Периодическим засорением трубопровода

• Попаданием крупных частиц

• Нестабильной работой преобразователя или системы управления

• Частым включением и отключением аппаратов

• Периодическим засорением измерительного отверстия

Если колебания совпадают с изменениями уровня, сначала стабилизируйте уровень и подачу воды.

Если стрелка резко перемещается, но поток и песковая разгрузка не меняются, проверьте манометр и измерительный штуцер.

8. Что делать, если давление нормальное, а классификация неудовлетворительная?

Нормальное показание не гарантирует правильного разделения.

Концентрация питания

Слишком высокая концентрация увеличивает вязкость и взаимное влияние частиц, делает разделение более грубым и может вызвать шнуровую разгрузку.

Износ песковой насадки

При увеличении диаметра из-за износа больше пульпы поступает в песковый продукт, а его концентрация может снизиться.

Слишком маленькая или засорённая насадка

Недостаточная пропускная способность вызывает шнуровую разгрузку, накопление твёрдого и аномальный износ.

Изношенный или засорённый сливной патрубок

Его размер и состояние влияют на распределение потока и крупность разделения.

Изменение гранулометрии питания

Изменение доли крупных и мелких частиц влияет на оба продукта даже при неизменном давлении.

Износ входа и футеровки

Износ изменяет геометрию и внутреннее течение. Вход, футеровку, конус и насадку необходимо проверять с учётом фактической наработки.

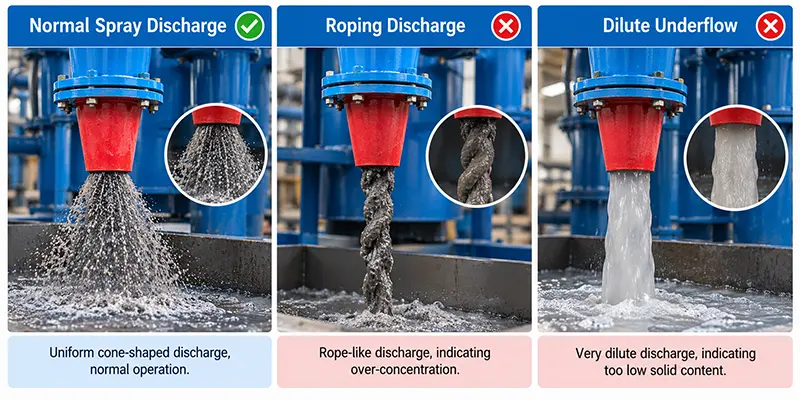

9. Диагностика по форме песковой разгрузки

Стабильная веерная разгрузка

Видимый устойчивый угол обычно указывает, что насадка открыта. Качество продукта всё равно необходимо подтверждать пробами.

Шнуровая разгрузка

Узкая струя может указывать на:

• Чрезмерную нагрузку твёрдым

• Слишком маленькую насадку

• Частичное засорение

• Слишком высокую концентрацию

• Перегрузку гидроциклона

Нельзя устранять проблему одним изменением давления. Следует проверить концентрацию, расход твёрдого и состояние насадки.

Чрезмерно разбавленная разгрузка

Она может быть вызвана слишком большой насадкой, низкой концентрацией или неправильным балансом давления и расхода.

10. Таблица диагностики давления

11. Рекомендации по ежедневному контролю

В течение каждой смены записывайте:

• Давление на входе

• Диапазон колебаний

• Скорость насоса или частоту преобразователя

• Ток двигателя

• Уровень в зумпфе

• Концентрацию питания

• Состояние песковой разгрузки

• Результаты отбора проб

• Состояние насадки и футеровки

После формирования стабильной рабочей базы отклонения обнаруживаются значительно раньше.

В схемах обогащения гидроциклоны могут применяться вместо или совместно с другими классифицирующими устройствами. Различия оборудования рассмотрены в статье гидроциклон или спиральный классификатор. Данная страница остаётся посвящённой именно контролю давления и не повторяет тему выбора классификатора.

Заключение

Давление гидроциклона не следует просто повышать до максимума.

Более высокое значение может увеличить производительность и уменьшить крупность разделения, но одновременно повышает энергопотребление и износ. Низкое значение ослабляет вихрь, а нестабильность часто указывает на проблемы с уровнем, концентрацией, всасыванием насоса или системой управления.

Правильный порядок действий:

1. Проверить точность манометра.

2. Стабилизировать уровень и свойства питания.

3. Проверить насос, трубопровод и гидроциклон.

4. Изменять только один параметр за один раз.

5. Одновременно отбирать пробы слива и пескового продукта.

6. Определять окончательную уставку по результату классификации.

Давление необходимо оценивать вместе с концентрацией, расходом, состоянием насадки и гранулометрией продукта. Оно не должно использоваться как единственный показатель работы.
